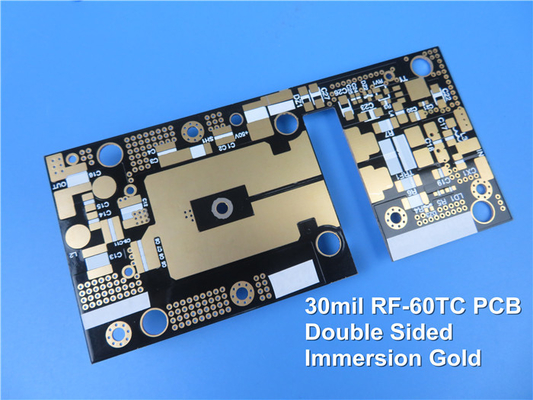

RF-60TC PCB 2-слойный 5 миллилитровый с ENIG.

RF-60TC: высвобождение мощности высокочастотных материалов в RF и микроволновых приложениях

Введение:

RF-60TC - это исключительный высокочастотный материал, предназначенный для революции в применении радиочастотных и микроволновых сигналов.,с превосходными диэлектрическими свойствами и стабильностью измерений, RF-60TC предлагает непревзойденную производительность для высокопроизводительных RF-систем и миниатюрных антенн.Мы углубимся в особенности, преимущества, набор PCB, детали конструкции и типичные приложения RF-60TC, демонстрирующие его значительный вклад в область высокочастотных материалов.

RF-60TC: Развитие радиочастотных и микроволновых технологий

1Характеристики RF-60TC:
RF-60TC включает в себя стеклоукрепленные керамические композиты PTFE, которые служат основой для его выдающихся характеристик.

• Диэлектрическая постоянная (Dk) 6,15 при 10 ГГц:RF-60TC обеспечивает надежную передачу сигнала и оптимальную производительность в высокочастотных приложениях, обеспечивая стабильную и предсказуемую диэлектрическую постоянную.
• Фактор рассеивания 0,002 при 10 ГГц/23 °C: с исключительно низким фактором рассеивания RF-60TC минимизирует потери сигнала и обеспечивает эффективную передачу мощности, что приводит к повышению эффективности системы.
• Тепловой коэффициент Dk: RF-60TC имеет тепловой коэффициент Dk -3,58 ppm/°C в широком диапазоне температур (-50°C-150°C).Эта характеристика обеспечивает стабильность и стабильность в различных условиях эксплуатации, обеспечивающий надежную производительность в различных температурных условиях.
• Высокая теплопроводность: RF-60TC может похвастаться впечатляющими значениями теплопроводности, обеспечивая эффективное рассеивание тепла и снижение температуры работы в высокомощных RF-приложениях.Он предлагает теплопроводность 0.9 W/MK (без покрытия), 1.0 W/MK (0,5 унции) и 1,05 W/M*K (1 унция), что позволяет эффективно управлять теплом в сложных приложениях.
• Низкая влагопоглощение: RF-60TC демонстрирует минимальную скорость поглощения влаги всего 0,03%, что делает его высоко устойчивым к влажности окружающей среды.Эта характеристика обеспечивает постоянную производительность и снижает риск проблем, связанных с влагой в радиочастотных и микроволновых системах.
• Размерная стабильность и низкий CTE: RF-60TC демонстрирует отличную размерную стабильность и низкий коэффициент теплового расширения (CTE).Эти свойства позволяют построить многослойные печатные платы с высоким количеством слоев с улучшенной надежностью отверстияНизкий CTE уменьшает нагрузку на компоненты и обеспечивает долгосрочную надежность в различных условиях эксплуатации.

2Преимущества RF-60TC:

RF-60TC обеспечивает ряд преимуществ, которые делают его оптимальным выбором для применения в радиочастотных и микроволновых системах:

• Улучшенный тангенс потери: минимизируя диэлектрические потери, RF-60TC повышает качество сигнала и общую производительность системы.и снижение искажения сигнала.
• Улучшенная теплопередача: высокая теплопроводность RF-60TC позволяет эффективно рассеивать тепло, что приводит к более низким рабочим температурам и увеличению маржи проектирования.Улучшенная способность к передаче тепла увеличивает срок службы активных компонентов и повышает долгосрочную надежность радиочастотных систем.
• Размерная стабильность и низкая CTE Z-оси: низкая CTE и размерная стабильность RF-60TC имеют решающее значение для поддержания постоянной производительности с течением времени.Размерная стабильность материала поддерживает многослойные ПКБ с высоким количеством слоев, в то время как низкий Z-оси CTE снижает риск деламинирования и обеспечивает надежную производительность в требовательных условиях.
• Отличное сцепление с металлом: RF-60TC обладает отличными свойствами сцепления, особенно с низкопрофильными и реверсивно обработанными поверхностями меди.улучшенная целостность сигнала, и улучшение общей производительности системы.
• Устойчивый DK на частоте и температуре: RF-60TC поддерживает стабильную диэлектрическую постоянную на широком диапазоне частот и температурных колебаний.что делает RF-60TC надежным выбором для требовательных RF и микроволновых приложений.
• Низкое поглощение влаги: минимальное поглощение влаги RF-60TC предотвращает снижение производительности в влажных условиях.даже в сложных условиях.

3ПКБ. Подробности по установке и конструкции:
RF-60TC идеально подходит для двухслойных жестких стеков PCB. Рекомендуемые детали конструкции для использования RF-60TC в конструкциях PCB следующие:

• Медный слой 1: 35 мкм
• RF-60TC слой: 0,127 мм (5 миллиметров)
• Медный слой 2: 35 мкм

Эти спецификации обеспечивают оптимальную целостность сигнала и эффективное рассеивание тепла при сохранении механической стабильности PCB-сборки.

В дополнение к деталям сборки, конструкция ПКБ должна соответствовать специальным требованиям:

• Размеры доски: рекомендуемые размеры составляют 54,19 мм х 34,47 мм, с допуском +/- 0,15 мм.
• Минимальный пробел/пространство: Минимальные пробелы/пробелы требуются... извини, но похоже, что ответ снова отключен.
• Минимальный пробел/пространство: Минимальные требования к пробелу/пространству для RF-60TC зависят от конкретных производственных возможностей процесса изготовления ПКБ.Рекомендуется проконсультироваться с производителем печатных плат для определения соответствующих размеров следов и пространства..
• Размер отверстия: Размер отверстия должен быть разработан на основе конкретных требований к ПКБ и используемым компонентам.Для определения подходящих размеров отверстий необходимо проконсультироваться с производителем ПКБ..
• Толщина готовой доски: толщина готовой доски для ПХБ RF-60TC может варьироваться в зависимости от конкретного применения.Обычно он определяется набор и механические требования системы.
• Масса меди: рекомендуемая масса меди для ПХБ RF-60TC составляет 35 мкм (1 унция) как для верхнего, так и для нижнего слоев меди.
• Толщина пластинки через: толщина пластинки через должна определяться в соответствии со специфическими требованиями конструкции ПКБ и производственными возможностями выбранного процесса производства ПКБ..
• Окончание поверхности: Окончание поверхности печатных плат RF-60TC может быть выбрано на основе конкретных потребностей приложения.ENIG (неэлектрическое никельное погруженное золото), и OSP (органический консервант для сварки).
• Детали шелковой пленки: Детали шелковой пленки, такие как обозначения компонентов, логотипы и другие маркировки, должны быть применены на основе конкретных требований конструкции ПКБ.Размеры и расположение элементов шелковых экранов должны быть тщательно рассмотрены, чтобы избежать вмешательства в сигнальные следы или критические компоненты..

4Типичные применения:
RF-60TC хорошо подходит для широкого спектра высокочастотных приложений, включая:

• Усилители высокой мощности: исключительная теплопроводность RF-60TC делает его идеальным выбором для конструкций усилителей высокой мощности.что приводит к снижению температуры работы и улучшению производительности и надежности.
• Миниатюрные антенны: превосходные диэлектрические свойства и размерная стабильность RF-60TC способствуют разработке компактных и высокопроизводительных миниатюрных антенн.Материал позволяет повысить производительность и эффективность, улучшение беспроводных систем связи.
• GPS, Patch и RFID Reader: RF-60TC улучшает производительность систем GPS, patch и RFID с минимизацией потерь сигнала и обеспечением точного приема сигнала и надежной передачи данных.
• Фильтры, соединители и разделители: стабильная диэлектрическая постоянная и низкая влагопоглощение RF-60TC делают его подходящим для построения фильтров, соединителей и разделителей.Эти компоненты требуют точного разделения и распределения сигнала., и RF-60TC обеспечивает необходимые электрические характеристики и надежность.
• Спутники: отличная теплопроводность, стабильность измерений и низкая влагопоглощение RF-60TC делают его ценным материалом для спутниковых приложений.Он обеспечивает надежную работу в суровых условиях космоса, способствуя успеху спутниковых систем связи.

Заключение:

RF-60TC представляет собой значительный прогресс в высокочастотных материалах, предлагая исключительную теплопроводность, низкие диэлектрические потери и размерную стабильность.Его уникальное сочетание функций и преимуществ делает его оптимальным выбором для широкого спектра радиочастотных и микроволновых приложенийИспользуя преимущества RF-60TC, такие как улучшенное качество сигнала, улучшенная теплопередача, размерная стабильность и надежная производительность,дизайнеры могут открыть новые возможности в высокопроизводительных радиочастотных системахRF-60TC способна сформировать будущее беспроводной связи, позволяя использовать высокопроизводительные радиочастотные и микроволновые системы.
