МОК: | 1 |
цена: | USD 2.99-9.99 PER PIECE |
стандартная упаковка: | Вакуум |
Срок доставки: | 10 РАБОЧИХ ДНЕЙ |
способ оплаты: | T/T, западное соединение |
Пропускная способность: | 45000 частей в месяц |
F4BTMЕВысокочастотные ПКБ
Введение
Ламинат этой серии изготавливается с помощью научной формулировки ткани из стекловолокна, нанокерамической начинки и политетрафторуроэтиленовой смолы, а затем строгими процессами прессования.Серия основана на диэлектрическом слое F4BM, с добавлением высокодиэлектрической и низкопотери наносетевой керамики, что приводит к более высокой диэлектрической константе, улучшенной термостойкости, более низкому коэффициенту теплового расширения,повышенное сопротивление изоляции, и лучшую теплопроводность при сохранении характеристик низких потерь.
F4BTM и F4BTME имеют один и тот же диэлектрический слой, но используют разные медные фольги: F4BTM сочетается с медным фольгой ED, подходящей для применения без требований PIM,в то время как F4BTME сочетается с реверсивно обработанной (RTF) медной фольгой, предлагая отличные показатели PIM, более точный контроль линии и меньшие потери проводника.
Особенности и преимущества
- DK диапазон от 2,98 до 3,5 доступен
- Добавление керамики повышает производительность.
- F4BTME демонстрирует отличные показатели PIM,
- Имеет различные толщины и размеры, обеспечивает экономию затрат
- Коммерциализация, крупномасштабное производство и высокая рентабельность.
- Противоупорные на излучение свойства и низкие выбросы газов
Модели и таблица данных
Технические параметры продукта | Модели продукции и таблица данных | ||||||
Характеристики продукта | Условия испытания | Единица | F4BTME298 | F4BTME300 | F4BTME320 | F4BTME350 | |
Диэлектрическая постоянная (типичная) | 10 ГГц | / | 2.98 | 3.0 | 3.2 | 3.5 | |
Диэлектрическая постоянная толерантность | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
Тангенс потери (типичный) | 10 ГГц | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
20 ГГц | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
Диэлектрический постоянный температурный коэффициент | -55°С до 150°С | PPM/°C | - 78 | -75 | -75 | -60 | |
Прочность очистки | 1 OZ F4BTM | Н/мм | >1.6 | >1.6 | >1.6 | >1.6 | |
1 OZ F4BTME | Н/мм | >1.4 | >1.4 | >1.4 | >1.4 | ||
Сопротивляемость объема | Стандартное состояние | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
Сопротивляемость поверхности | Стандартное состояние | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
Электрическая прочность (направление Z) | 5 КВт, 500 В/с | КВ/мм | >26 | > 30 | >32 | >32 | |
Напряжение отключения (XY направление) | 5 КВт, 500 В/с | КВ | > 34 | >35 | > 40 | > 40 | |
Коэффициент теплового расширения | XY направление | -55°C до 288°C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
Направление Z | -55°C до 288°C | ppm/oC | 78 | 72 | 58 | 51 | |
Тепловое напряжение | 260°C, 10 с,3 раза | Без деламинирования | Без деламинирования | Без деламинирования | Без деламинирования | ||
Поглощение воды | 20±2°C, 24 часа | % | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | |
Плотность | Температура в помещении | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
Долгосрочная рабочая температура | Высоко-низкотемпературная камера | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
Теплопроводность | Направление Z | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
PIM | Применяется только для F4BTME | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
Возгораемость | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
Состав материала | / | / | ПТФЕ, стекловолокно, нанокерамика F4BTM в сочетании с медной фольгой ED, F4BTME в сочетании с медной фольгой с обратной обработкой (RTF). |
Наши возможности PCB (F4BTME)
Пропускная способность ПКБ (F4BTME) | |||
ПКБ-материал: | ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель | ||
Определение (F4BTME) | F4BTM | DK (10 ГГц) | DF (10 ГГц) |
F4BTME298 | 2.98±0.06 | 0.0018 | |
F4BTME300 | 3.0±0.06 | 0.0018 | |
F4BTME320 | 3.2±0.06 | 0.0020 | |
F4BTME350 | 3.5±0.07 | 0.0025 | |
Количество слоев: | Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ | ||
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) | ||
Диэлектрическая толщина (или общая толщина) | 0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм | ||
Размер ПКБ: | ≤ 400 мм х 500 мм | ||
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. | ||
Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д. |
ПКБ F4BTME и применение

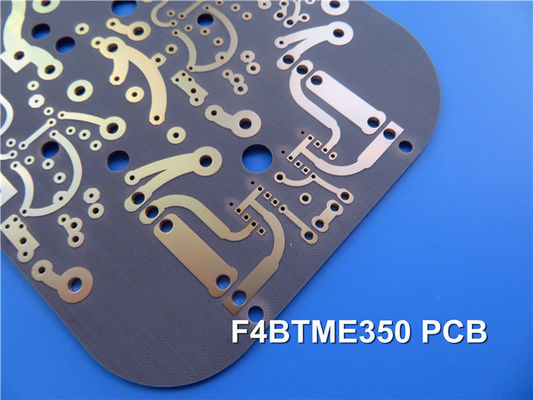

На экране вы можете увидеть PCB DK 3.5 F4BTME с толщиной подложки 1,524 мм. Он имеет погруженную золото поверхность и 3 унции медные следы.
PCB серии F4BTME используются в широком спектре приложений, таких как антенна, мобильный Интернет, сенсорная сеть, радар, радар миллиметровой волны, аэрокосмическая, спутниковая навигация, Beidou, ракетная,Усилители мощности и радиочастоты.
插入PCB图片
Заключение(субстраты на основе алюминия/мед серии F4BTME)
Серия ламинатов F4BTME может обеспечивать материалы на основе алюминия или меди, где одна сторона диэлектрического слоя покрыта медным фольгой,и другая сторона диэлектрического слоя покрыта материалом на основе алюминия или медиЭто устройство служит для защиты или рассеивания тепла.
Например, F4BTME350-CU представляет серию F4BTME350 с субстратом на основе меди.
