F4BTMS Высокочастотные печатные платы с погруженным 50Ω резистором из медной фольги

продукты

Недавно отгруженная радиочастотная печатная плата

F4BTMS Высокочастотные печатные платы с погруженным 50Ω резистором из медной фольги

МОК:	1
цена:	USD20~30
стандартная упаковка:	Вакуум
Срок доставки:	4-5 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

BIC-0610-V6.10

Материал доски:

Полимид 50 мкм ITEQ 60°C

Толщина доски:

0.25mm

Толщина поверхности Cu:

35 мкм

Цвет Coverlay:

Желтый

Цвет шелкографии:

Белый

Окончание поверхности:

Золото погружения

Функция:

100% пройти электрические испытания

Количество мин заказа:

Цена:

USD20~30

Упаковывая детали:

Вакуум

Время доставки:

4-5 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

F4BTMS высокочастотные печатные платы

Введение

Серия F4BTMS является обновленной версией серии F4BTM. На ее основе были достигнуты значительные технологические достижения в области формулировки материалов и производственных процессов.Материал теперь включает в себя большое количество керамики и использует сверхтонкие и сверхтонкие ткани из стекловолокнаЭти улучшения значительно улучшили производительность материала, что привело к более широкому диапазону диэлектрических констант.способный заменить аналогичные иностранные продукты.

Включая небольшое количество сверхтонкой и сверхтонкой ткани из стекловолокна, а также значительную и равномерную смесь специальной нанокерамики и политетрафторуроэтиленовой смолы,эффект стекловолокна при распространении электромагнитных волн минимизируется, уменьшая диэлектрические потери и повышая размерную стабильность. Материал демонстрирует уменьшенную анизотропию в направлениях X/Y/Z, что позволяет использовать более высокую частоту, повышает электрическую прочность,и улучшенная теплопроводностьМатериал также обладает отличным низким коэффициентом теплового расширения и стабильными диэлектрическими температурными характеристиками.

Серия F4BTMS поставляется в стандартном исполнении с RTF медным фольгой с низкой шероховатостью, которая не только уменьшает потерю проводника, но и обеспечивает отличную прочность очистки.Он может быть соединен с вариантами на базе меди или алюминия.

F4BTMS294 может быть соединен с погруженным 50Ω резистором из медной фольги для создания резистора пленочной подложки.

Платы могут быть обработаны с использованием стандартных методов изготовления платы из ПТФЕ, используя превосходные механические и физические свойства материала.Они подходят для многослойныхКроме того, они демонстрируют отличную обрабатываемость в плотной дыре и тонкой линии маршрутизации.

Характеристики продукта

- Минимальная толерантность диэлектрической константы и отличная консистенция от партии к партии.

- Чрезвычайно низкие диэлектрические потери.

- Стабильная диэлектрическая постоянная и низкие потери на частотах до 40 ГГц, отвечающие требованиям фазочувствительных приложений.

- Отличный температурный коэффициент диэлектрической константы и диэлектрической потери, поддерживающий частоту и стабильность фаз в диапазоне от -55°C до 150°C.

- Отличная устойчивость к излучению, сохраняющая стабильные диэлектрические и физические свойства даже после воздействия облучения.

- Низкая производительность выброса газов, отвечающая требованиям вакуумного выброса газов для аэрокосмических приложений.

- минимальные коэффициенты теплового расширения в направлении X/Y/Z, обеспечивающие стабильность измерений и надежное соединение проёмов из меди.

- Улучшенная теплопроводность, подходящая для высокомощных применений.

- Отличная размерная стабильность.

- Низкое поглощение воды.

Модели и таблица данных

Технические параметры продукта			Модели продукции и таблица данных
Характеристики продукта	Условия испытания	Единица	F4BTMS220	F4BTMS233	F4BTMS255	F4BTMS265	F4BTMS294	F4BTMS300	F4BTMS350	F4BTMS430	F4BTMS450	F4BTMS615	F4BTMS1000
Диэлектрическая постоянная (типичная)	10 ГГц	/	2.2	2.33	2.55	2.65	2.94	3.00	3.50	4.30	4.50	6.15	10.20
Диэлектрическая постоянная толерантность	/	/	±0.02	±0.03	±0.04	±0.04	±0.04	±0.04	±0.05	±0.09	±0.09	±0.12	±0.2
Диэлектрическая постоянная (проект)	10 ГГц	/	2.2	2.33	2.55	2.65	2.94	3.0	3.50	4.3	4.5	6.15	10.2
Тангенс потери (типичный)	10 ГГц	/	0.0009	0.0010	0.0012	0.0012	0.0012	0.0013	0.0016	0.0015	0.0015	0.0020	0.0020
	20 ГГц	/	0.0010	0.0011	0.0013	0.0014	0.0014	0.0015	0.0019	0.0019	0.0019	0.0023	0.0023
	40 ГГц	/	0.0013	0.0015	0.0016	0.0018	0.0018	0.0019	0.0024	0.0024	0.0024	/	/
Диэлектрический постоянный температурный коэффициент	-55°С до 150°С	PPM/°C	-130	-122	-92	- 88	- 20	- 20	- 39	-60	-58	-96	-320
Прочность очистки	1 ОЗ RTF меди	Н/мм	>2.4	>2.4	>1.8	>1.8	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2
Сопротивляемость объема	Стандартное состояние	MΩ.cm	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8
Сопротивляемость поверхности	Стандартное состояние	MΩ	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8
Электрическая прочность (направление Z)	5 КВт, 500 В/с	КВ/мм	>26	> 30	>32	> 34	> 40	> 40	> 42	> 44	>45	> 48	>23
Напряжение отключения (XY направление)	5 КВт, 500 В/с	КВ	>35	>38	> 40	> 42	> 48	> 52	> 55	> 52	> 54	> 55	> 42
Коэффициент теплового расширения (X, Y направления)	-55°C до 288°C	ppm/oC	40, 50	35, 40	15, 20	15, 20	10, 12	10, 11	10, 12	13, 12	12, 12	10, 12	16, 18
Коэффициент теплового расширения (направление Z)	-55°C до 288°C	ppm/oC	290	220	80	72	22	22	20	47	45	40	32
Тепловое напряжение	260°C, 10 с,3 раза	/	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды	20±2°C, 24 часа	%	0.02	0.02	0.025	0.025	0.02	0.025	0.03	0.08	0.08	0.1	0.03
Плотность	Температура в помещении	g/cm3	2.18	2.22	2.26	2.26	2.25	2.28	2.3	2.51	2.53	2.75	3.2
Долгосрочная рабочая температура	Высоко-низкотемпературная камера	°C	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260
Теплопроводность	Направление Z	W/(M.K)	0.26	0.28	0.31	0.36	0.58	0.58	0.6	0.63	0.64	0.67	0.81
Возгораемость	/	UL-94	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0
Состав материала	/	/	PTFE, сверхтонкое и сверхтонкое (кварцевое) стекловолокно.		ПТФЕ, сверхтонкие и сверхтонкие стекловолокна, керамика.

Наши возможности PCB (F4BTMS)

Пропускная способность PCB (F4BTMS)
ПКБ-материал:	ПТФЕ,Сверхтонкие и сверхтонкие стекловолокна, керамика.
Назначение (F4BTMS)	F4BTMS	DK (10 ГГц)	DF (10 ГГц)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	40,3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина	00,09 мм (3,5 миллиметра), 0,127 мм (5 миллиметра), 0,254 мм ((10 миллиметра),0.508мм ((20мм), 0.635мм ((25мм), 0.762мм ((30мм), 0.787мм ((31мм), 1.016мм ((40мм), 1.27мм ((50мм), 1.5мм ((59мм), 1.524мм ((60мм), 1.575мм ((62мм), 2.03мм ((80мм), 2.54мм ((100мм), 3.175мм ((125мм), 4.6 мм ((160мм), 5,08 мм ((200мм), 6,35 мм ((250мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

PCB F4BTMS и типичные применения:

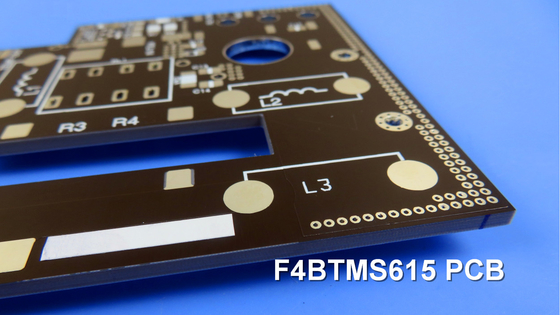

На экране представлен высокочастотный ПКБ F4BTMS, использующий 3,2-мм субстрат с покрытием HASL на подложках.

Аэрокосмическое и авиационное оборудование, космические установки и кабины.
Микроволновые и радиочастотные приложения.
Радарные системы, особенно для военных применений.
Сети питания для распределения сигнала.
Фазочувствительные антенны и фазовые антенны.
Спутниковые связи и многое другое.

F4BTMS Высокочастотные печатные платы с погруженным 50Ω резистором из медной фольги 0

Заключительное (Плиты на основе алюминия/мед серии F4BTMS)

Эта серия ламинатов может обеспечивать материалы на основе алюминия или меди, где одна сторона диэлектрического слоя покрыта медной фольгой,и другая сторона покрыта слоем на основе алюминия или медиЭта конфигурация служит щитом или рассеиванием тепла.

Номера моделей F4BTMS***-AL или F4BTMS***-CU.

F4BTMS220-AL означает F4BTMS220 с алюминиевой подложкой.

F4BTMS294-CU означает F4BTMS294 с субстратом на базе меди.

F4BTMS Высокочастотные печатные платы с погруженным 50Ω резистором из медной фольги 1

F4BTMS Высокочастотные печатные платы с погруженным 50Ω резистором из медной фольги 2
