TF PCB высокой частоты - материал гладкой поверхности без медного покрытия

продукты

Недавно отгруженная радиочастотная печатная плата

TF PCB высокой частоты - материал гладкой поверхности без медного покрытия

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	Вакуум
Срок доставки:	10 РАБОЧИХ ДНЕЙ
способ оплаты:	T/T, западное соединение
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise

Сертификация

Номер модели

BIC-255-V2.55

Количество слоев:

Поверхностная отделка:

Золото погружения

Цвет паяльной маски:

жёлтый

Материал доски:

Полимид (ПИ) 25 мм

Цвет компонентного сказания:

Белый

Толщина поверхности Cu:

Испытание:

Пересылка электрического теста 100% прежняя

Толщина доски:

0.1 мм +/-10%

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

Вакуум

Время доставки:

10 РАБОЧИХ ДНЕЙ

Условия оплаты:

T/T, западное соединение

Поставка способности:

45000 частей в месяц

Описание продукта

TF ПКБ высокой частоты

Введение

Эта серия ламината представляет собой композит микроволновой и термостойкой политетрафторуэтиленовой смолы (ПТФЭ) и керамики.Диэлектрическая постоянная точно регулируется путем регулирования соотношения между керамикой и смолой из ПТФЕ. Он имеет специальные производственные процессы и демонстрирует отличную диэлектрическую производительность и высокую надежность.TF-1 относится к материалу с медным покрытием с одной стороны, а TF-2 относится к материалу с медным облицованием с обеих сторон.

Характеристики продукта:

Диэлектрическая постоянная колеблется от 3 до 16 и является стабильной.0, 6.0, 9.2, 9.6, 10.2, и 16, с низкой диэлектрической потерей.
Используется для изготовления микроволновых и миллиметровых печатных плат.
Долгосрочная рабочая температура выше, чем у ТП материалов, и может использоваться в диапазоне от -80°C до +200°C.
Опции толщины варьируются от 0,635 мм до 2,5 мм.
Устойчивы к радиации и низким выбросам газов.
Удобно для обработки ПКБ, может быть обработана с использованием методов, подходящих для термопластичных материалов.

Модели продукции и таблица данных

Технический параметр продукта

Модели продукции и таблица данных

Характеристики продукта

Условия испытания

Единица

TF-1 TF-2

Диэлектрическая постоянная

При диэлектрической постоянной ≤ 11, испытательным условием является 10 ГГц.

При диэлектрической постоянной > 11 испытательным условием является 5 ГГц.

3.0±0.06

40,4±0.09

6.0±0.12

6.15±0.12

9.2±0.18

90,6±0.19

10.2±0.2

16.0±0.4

Диэлектрическая константа может быть настроена в диапазоне 3,0

Толерантность диэлектрической константы

Диэлектрическая константа 3,0110

Диэлектрическая постоянная 11,1 ≈ 16.0

± 2,5%

Тангенс потери

Диэлектрическая константа 3,0 ≈ 9.5

10 ГГц

0.0010

Диэлектрическая константа 9,6110

10 ГГц

0.0012

Диэлектрическая постоянная 11,1 ≈ 16.0

5 ГГц

0.0014

Диэлектрический постоянный температурный коэффициент

Диэлектрическая константа 3,0−4.5

-55°С до 150°С

PPM/°C

Диэлектрическая постоянная 6,0 ‰ 6.5

-55°С до 150°С

PPM/°C

Диэлектрическая константа 9,0 ‰ 11.0

-55°С до 150°С

PPM/°C

Диэлектрическая постоянная 12,0 ≈ 16.0

-55°С до 150°С

PPM/°C

Прочность очистки

1 OZ Нормальное состояние

1 ОЗ после испытания на влажность воздуха

Сопротивляемость объема

Нормальное состояние 500 В

MΩ.cm

> 1х10^9

Сопротивляемость поверхности

Нормальное состояние 500 В

> 1×10^7

Коэффициент теплового расширения
(XY Z)

Диэлектрическая постоянная 3,00 ‰ 6.15

-55°С до 150°С

PPM/°C

60,60,80

Диэлектрическая постоянная 6,16 ‰ 11.0

-55°С до 150°С

PPM/°C

50,50,65

Диэлектрическая постоянная 11,1 ≈ 16.0

-55°С до 150°С

PPM/°C

40,40,55

Поглощение воды

20±2°C, 24 часа

≤ 0.05

Долгосрочная рабочая температура

Высоко-низкотемпературная камера

-80 ≈ 200 °C

Состав материала

Политетрафторэтилен (PTFE), керамический, в паре с медной фольгой ED.

Данные плотности и теплопроводности для материалов с различными диэлектрическими константами следующие:

Характеристики продукта

Единица

Диэлектрическая постоянная

Плотность

g/cm3

Теплопроводность

W/(M.K)

Наши ПКБ-мощности (TF-серия)

Пропускная способность ПКБ (серия ТФ)
ПКБ-материал:	Полифениленовый эфир, керамический
Обозначение (серия TF)	Назначение	DK	DF
	TF300	3.0±0.06	0.0010
	TF440	40,4±0.09	0.0010
	TF600	6.0±0.12	0.0010
	TF615	6.15±0.12	0.0010
	TF920	9.2±0.18	0.0010
	TF960	90,6±0.19	0.0012
	TF1020	10.2±0.2	0.0012
	TF1600	16.0±0.4	0.0014
Количество слоев:	Односторонний, двусторонний ПКБ
Вес меди:	1 унция (35 мкм), 2 унции (70 мкм)
Диэлектрическая толщина (диэлектрическая толщина или общая толщина)	0635 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм
Размер ПКБ:	≤ 240 мм х 240 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

ПКБ TF и его применение

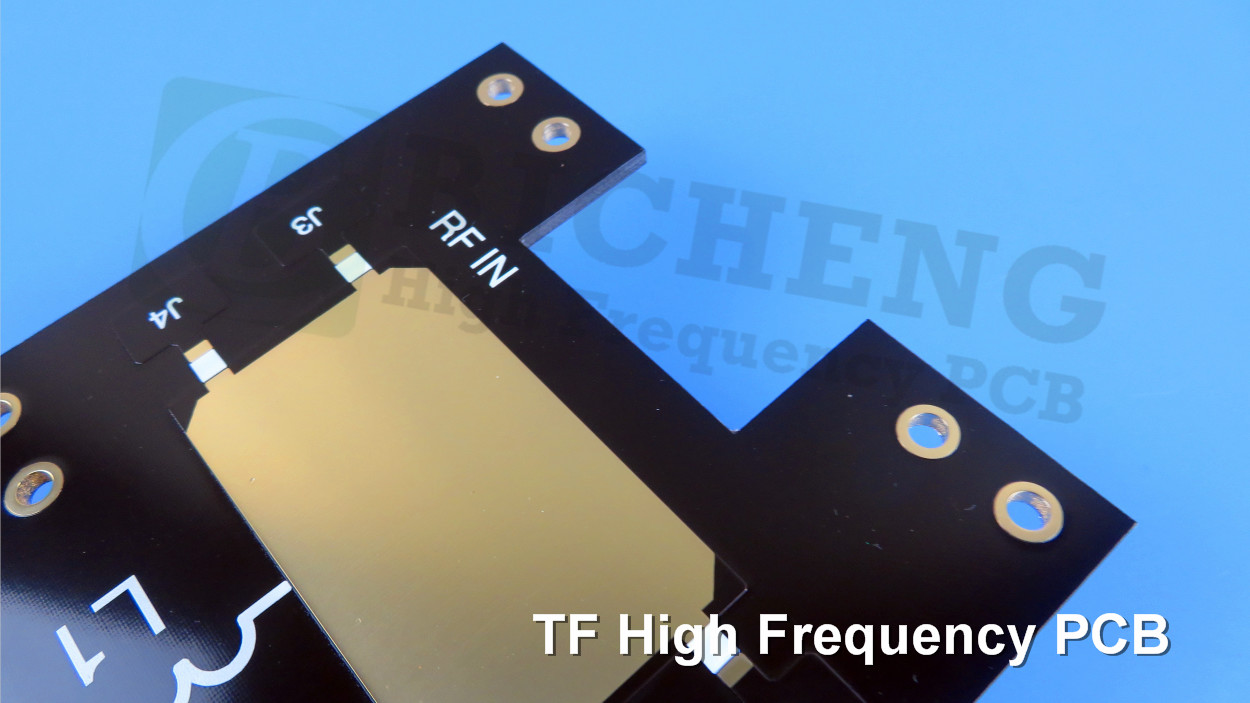

На экране отображается двусторонний 2,0 мм TP высокочастотный ПК с черной сварной маской и погружением золота на подложках.ТФ высокочастотные ПКБ используются в применении микроволновых и миллиметровых волн печатных плат, такие как датчики радиолокации миллиметровых волн, антенны, приемопередатчики, модуляторы, мультиплексеры, а также оборудование для питания и автоматического управления.

О нас

Компания Bicheng PCB, базирующаяся в Китае, придерживается философии помощи малым и средним компаниям в сокращении затрат и времени, затрачиваемых на PCB.

Наши возможности в 2019 году

Слепые, зарытые.

Гибкие печатные платы

Тяжелые медные доски 12 унций

Материал с высоким Tg и высоким CTI

Гибридный FR-4 и высокочастотный материал

ПКБ с регулируемой импеданцией

IPC класс 2, IPC класс 3

ПХБ без свинца (соответствующие требованиям RoHS)

Многослойные печатные платы для досок с более чем 32 слоями меди

Металлические ПКБ (MCPCB)

Материалы для печатных пластин ¥ FR-4, полиамид, Роджерс и другие

Производитель ПКБ, соответствующий требованиям RoHS

Жёсткий гибкий ПКБ

РЧ ПКБ / высокочастотные ПКБ

Проход через отверстие, BGA, Золотой палец, Кромковый купол

Пропускные устройства, заполненные пропускными устройствами

TS16949 (2009), ISO14001 (2004), ISO9001 (2008), сертификация UL

Наши услуги

Сосредоточьтесь на прототипах, небольших партиях, объемном производстве

Быстрый поворот, двусторонний ПКБ 24 часа в сутки.

Услуги по доставке грузов от двери к двери

Наши клиенты расположены по всему миру.

Австралия: Перт, Мельбурн, Новый Южный Уэльс, Южная Австралия, Западная Австралия

Австрия: Брейтенфурт-бей-Вена, Грац

Бангладеш: Пурана Палтан

Бельгия: Дейнзе, Хассельт

Болгария: Пловдив

Бразилия: Каксиас-ду-Сул

Канада: Квебек, Онтарио, Ванкувер

Чешский: Пардубице, Хорни Поцернице

Франция: Villeneuve La Garenne Cedex, Мончену

Германия: Штутгарт, Гарбсен, Гамбург, Альтенбург, Велберт Клейнмаханов, Потсдам

Венгрия: Будапешт

Индия: Тамилнаду

Ирландия: Корк

Израиль: город Нетанья, аэропорт Бен-Гурион, Тель-Авив, Юдх, Акко,

Италия: Пешера Борромео, Верона, Меццокорона, Питрасанта-Лукка, Торино

Кувейт: Сафат

Мальта: Mosta

Малайзия: Селангор

Мексика: Леон Гуанахуато

Португалия: Гимара

Южная Корея: Gyeonggi-DO

Сербия: Крагуевац

Швеция: Гетеборг, Сильянс,

Таиланд: Бангкок, Чонбури

Турция: Анкара, Стамбул, Коджаэли

Нидерланды: Димен

Великобритания: Бристоль, Суррей

Украина: Киев

США: Коннектикут, Аляска, Нью-Йорк, Майами, Нью-Джерси, Техас, Колорадо, Ларго, Калифорния, Кэндлер

Вьетнам: Город Хочимин

Замбия: Китве
