WL-CT высокочастотный ПКБ с высоким значением TG выше 280°C с двусторонним 1,6-миллиметровым ПКБ WL-CT338 с погруженным золотым покрытием

продукты

Недавно отгруженная радиочастотная печатная плата

WL-CT высокочастотный ПКБ с высоким значением TG выше 280°C с двусторонним 1,6-миллиметровым ПКБ WL-CT338 с погруженным золотым покрытием

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	Вакуум
Срок доставки:	10 РАБОЧИХ ДНЕЙ
способ оплаты:	T/T, западное соединение
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise

Сертификация

Номер модели

BIC-274-V2.74

Количество слоев:

Материал доски:

Полиимид 25 мкм

Толщина поверхности Cu:

Толщина доски:

0.20 мм +/-10%

Поверхностная отделка:

Золото погружения

Цвет паяльной маски:

Черный

Цвет компонентного сказания:

Белый

Испытание:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

Вакуум

Время доставки:

10 РАБОЧИХ ДНЕЙ

Условия оплаты:

T/T, западное соединение

Поставка способности:

45000 частей в месяц

Описание продукта

WL-CT высокочастотные печатные платы

Введение

Серия WL-CT из органических полимерных керамических пластин из стекловолокна, покрытых тканью, представляет собой термоустойчивый высокочастотный материал на основе смолы.Состав диэлектрического слоя включает углеводородную смолуПроцесс обработки ПКБ может осуществляться с использованием методов, аналогичных материалам FR4,что делает его проще по сравнению с материалами из ПТФЕ и обеспечивает лучшую стабильность и консистенцию в схемахОн может быть использован в качестве замены аналогичных иностранных продуктов.

Сочетание углеводородных смол и композитной керамики обеспечивает отличные характеристики низкой потери, высокой температурной стойкости и температурной стабильности.Серия материалов имеет стабильный температурный коэффициент диэлектрической константы и потери, низкий коэффициент теплового расширения и высокое значение TG выше 280 °C.

Серия предлагает выбор диэлектрических констант: 3.00, 3.30, 3.38, 3.48, 4.10, и 6.15.

Эти материалы могут быть сочетаны со стандартной ED медной фольгой или реверсивно обработанной RTF медной фольгой.уменьшение потерь проводников и потерь вставкиОбратно обработанная RTF медная фольга имеет увеличенную толщину материала 0,018 мм (0,7 миллиметра), обеспечивая хорошую адгезию.

Серия также может быть сочетана с алюминиевыми субстратами для создания высокочастотных материалов на основе алюминия.

Плоты могут быть обработаны с использованием стандартных методов изготовления FR4. Отличные механические и физические свойства материала позволяют использовать несколько циклов ламинирования,что делает его подходящим для многослойнойОн демонстрирует отличную обрабатываемость в плотной дыре и тонкой линии маршрутизации.

Характеристики продукта

Низкая толерантность диэлектрической константы и низкие потери.
Система на основе термоустойчивой смолы с улучшенной обрабатываемостью ПКБ и теплостойкостью.
Отличный температурный коэффициент диэлектрической постоянной при минимальных колебаниях температуры.
Коэффициенты теплового расширения в направлении X/Y, эквивалентные медной фольге;низкий коэффициент теплового расширения в направлении Z обеспечивает размерную стабильность и надежные медные соединения в отверстиях.
Высокое значение TG выше 280°C, сохраняющее стабильность измерений и качество меди даже при высоких температурах.
Высокая теплопроводность, превосходящая термопластические материалы того же класса, подходящие для применения на высокой мощности.
Коммерциализированные, массовые, экономически эффективные продукты.
Отличная устойчивость к излучению, сохраняющая стабильные диэлектрические и физические свойства даже после воздействия излучения.
Низкая производительность выброса газов, отвечающая требованиям вакуумного выброса газов для аэрокосмических приложений.

Модели продукции и таблица данных

Технические параметры продукта			Модели продукции и таблица данных
Характеристики продукта	Условия испытания	Единица	WL-CT300	WL-CT330	WL-CT330Z	WL-CT338	WL-CT350	WL-CT440	WL-CT615
Диэлектрическая постоянная (типичная)	10 ГГц	/	3.00	3.30	3.30	3.38	3.48	4.10	6.15
Диэлектрическая постоянная (проект)	10 ГГц	/	2.98	3.45	3.45	3.55	3.66	4.38	6.4
Диэлектрическая постоянная толерантность	/	/	±0.05	±0.06	±0.06	±0.05	±0.05	±0.08	±0.15
Тангенс потери (типичный)	2 ГГц	/	0.0025	0.0021	0.0025	0.0023	0.0030	0.0040	0.0032
	10 ГГц	/	0.0030	0.0026	0.0030	0.0029	0.0039	0.0050	0.0040
	20 ГГц	/	0.0036	0.0033	0.0035	0.0038	0.0048	/	/
Диэлектрический постоянный температурный коэффициент	-55°С до 150°С	PPM/°C	27	43	43	45	52	- 21	-122
Прочность очистки	1 ОЗ RTF меди	Н/мм	0.85	1.0	0.85	1.0	0.85	1.0	0.9
Прочность очистки	1 OZ RTFмедь	Н/мм	0.72	0.72	0.72	0.72	0.72	Несовместимая	Несовместимая
Сопротивляемость объема	Стандартное состояние	MΩ.cm	3х10^8	5х10^9	5х10^9	6х10^9	1х10^9	1х10^9	2х10^7
Сопротивляемость поверхности	Стандартное состояние	MΩ	2х10^8	5х10^9	5х10^9	7х10^8	4х10^9	5х10^7	5х10^6
Электрическая прочность (направление Z)	5 кВт,500 В/с	КВ/мм	28	22	22	31	31	27	30
Напряжение отключения (XY направление)	5 кВт,500 В/с	КВ	35	22	22	30	30	25	25
Коэффициент теплового расширения (X, Y направления)	-55°C до 288°C	ppm/oC	15, 14	15, 13	15, 13	14, 16	11, 14	14, 18	15, 17
Коэффициент теплового расширения (направление Z)	-55°C до 288°C	ppm/oC	31	39	39	50	34	35	33
Тепловое напряжение	288°C, 10s,3 раза	/	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды	20±2°C, 24 часа	%	0.15	0.02	0.05	0.04	0.05	0.12	0.08
Плотность	Температура в помещении	g/cm3	1.57	1.82	1.78	1.78	1.90	2.00	2.18
Долгосрочная рабочая температура	Высоко-низкотемпературная камера	°C	-55～+260	-55～+260	-55～+260	-55～+260	-55～+260	-55～+260	-55～+260
Теплопроводность	Направление Z	W/(M.K)	0.41	0.59	0.59	0.70	0.70	0.66	0.72
PIM	В сочетании с медной фольгой RTF.	dBc	≤158	≤ 157,	≤ 157,	≤158	≤ 157,	Никаких	Никаких
Возгораемость	UL-94	Уровень	V-0	Неогнеупорный	V-0	Неогнеупорный	V-0	V-0	V-0
ТГ	Стандартный	°C	>280°C	>280°C	>280°C	>280°C	>280°C	>280°C	>280°C
TD	Первоначальная стоимость	°C	412	421	386	421	386	402	398
Галоген			- Да, конечно.	Нет, нет.	- Да, конечно.	Нет, нет.	- Да, конечно.	- Да, конечно.	Нет, нет.
Состав материала			Углеводород + керамика + стекловолокно

Наша способность PCB (WL-CT)

Умение PCB (серия WL-CT)
ПКБ-материал:	Стекловодородная смола, керамика и стекловолокно
Обозначение (серия WL-CT)	Назначение	DK	DF
	WL-CT300	3.0±0.05	0.0030
	WL-CT330	30,3±0.06	0.0026
	WL-CT330Z	30,3±0.06	0.0030
	WL-CT338	3.38±0.05	0.0029
	WL-CT350	3.48±0.05	0.0039
	WL-CT440	4.1±0.08	0.0050
	WL-CT615	6.15±0.15	0.0040
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	1 унция (35 мкм), 2 унции (70 мкм)
Диэлектрическая толщина	ED Медь	ТРФ Медь
	4 миллилитра	/
	8 миллилитров	80,7 миллиона
	12 миллиметров	/
	16 миллилитров	/
	20 миллилитров	200,7 миллиона
	28 миллилитров	/
	32 миллиметра	320,7 миллиона
	40 миллилитров	400,7 миллиона
	60 миллилитров	600,7 миллиона
	80мл.	800,7 миллиона
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

ПКБ WL-CT и применения

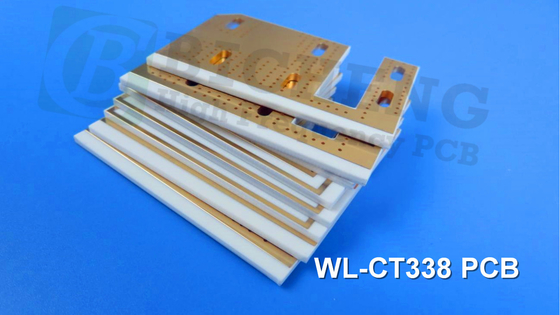

На экране отображается двусторонний 1,6-мм WL-CT338 PCB с погруженным золотым покрытием, специально разработанный для фильтров.:

Антенны базовой станции и спутниковые антенны.

Автомобильные радары, датчики и навигационные системы.

Усилители мощности.

Спутниковые высокочастотные головки.

РЧ-устройства и фильтры.

Антенны WIMAX и распределенные антенны.

Небольшие антенны.

WL-CT высокочастотный ПКБ с высоким значением TG выше 280°C с двусторонним 1,6-миллиметровым ПКБ WL-CT338 с погруженным золотым покрытием 0

Окончательное (карты на основе алюминия серии WL-CT)

Эта серия ламината обеспечивает субстраты на основе алюминия, где одна сторона диэлектрического слоя покрыта медной фольгой, а другая сторона покрыта слоем на основе алюминия.Используется для защиты или рассеивания теплаНапример, WL-CT350-AL представляет собой WL-CT350 с подложкой на основе алюминия.
