RO3006 Ламинированные материалы: переопределение стабильности и надежности для высокопроизводительных применений

В мире передовых материалов для цепей, корпорация Роджерс стала ведущим новатором, постоянно расширяя границы возможного.Одним из их замечательных продуктов является ламинат RO3006Давайте рассмотрим особенности, преимущества и применение этого замечательного продукта.

Ламинаты RO3006 представляют собой керамические композиты из ПТФЭ, тщательно разработанные для обеспечения стабильной диэлектрической постоянной (Dk) в широком диапазоне температур.В отличие от традиционных стеклянных материалов из ПТФЭ, которые переживают изменение уровня Dk вблизи комнатной температуры, ламинат RO3006 поддерживает постоянный Dk 6,15 +/- 0,15 при 10 ГГц/23°C. Эта замечательная стабильность обеспечивает надежную и предсказуемую производительность даже в требовательных высокочастотных приложениях.

Одной из отличительных особенностей ламинатов RO3006 является их впечатляюще низкий коэффициент рассеивания 0,002 при 10 ГГц/23°С.Эта характеристика приводит к минимальной потере сигнала и эффективной передаче энергии., что делает их идеальными для высокочастотных конструкций, где целостность сигнала имеет решающее значение.

Тепловая устойчивость - еще одна область, где ламинат RO3006 блестит. С Td> 500 ° C эти ламинаты могут выдерживать высокотемпературные условия, не снижая производительность.их теплопроводность 0.79 W/mK обеспечивает эффективное рассеивание тепла, обеспечивая надежную работу даже в сложных тепловых условиях.

Преимущества:

• Единообразные механические свойства:Ламинаты RO3006 обеспечивают постоянные механические характеристики на различных диэлектрических константах, что делает их идеальными для многослойных пластин с различными диэлектрическими требованиями.Они также совместимы с гибридными конструкциями многослойных панелей эпоксидного стекла.
• Низкий коэффициент расширения в самолете:Благодаря коэффициенту теплового расширения, соответствующему медным, эти ламината обеспечивают надежные поверхностные монтажи и хорошо подходят для применений, чувствительных к изменениям температуры.Дополнительно, они обеспечивают отличную стабильность измерений.
• Эффективное объемное производство:Экономически эффективный процесс производства ламината RO3006 позволяет экономично оценивать его стоимость без ущерба для качества, что делает его привлекательным вариантом для массового производства.

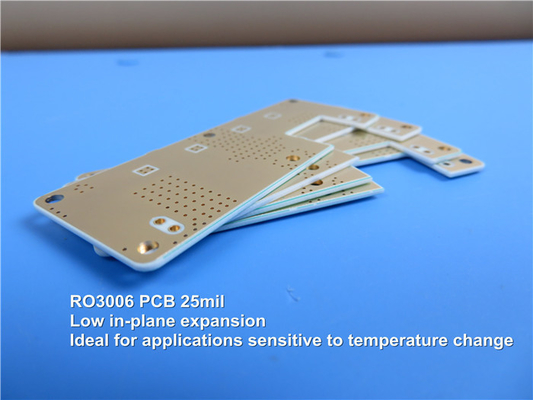

С точки зрения сборки печатных плат, 2-слойная жесткая конфигурация печатных плат обычно используется с ламинатами RO3006.635 мм) RO3006 субстратЭта конфигурация обеспечивает баланс между производительностью и простотой, что делает ее подходящей для широкого спектра приложений.

Ламинат RO3006 был тщательно протестирован и соответствует стандарту IPC-класса 2, обеспечивая надежную и постоянную производительность.сделать их доступными для различных рынков и регионов.

Хотя ламинат RO3006 предлагает впечатляющий спектр функций и преимуществ, важно учитывать их ограничения.Ламинаты RO3006 превосходят в пределах их диэлектрической константы 6.15 +/- 0.15, но может быть не подходит для применений, требующих более широкого диапазона диэлектрических констант.

Недостатки:

• Ограниченный диапазон диэлектрической константы: в то время как ламинаты RO3006 обеспечивают стабильность в пределах их указанной диэлектрической константы 6,15 +/- 0.15, они могут не подходить для применений, требующих более широкого диапазона диэлектрических констант.
• Средняя теплопроводность: хотя ламинат RO3006 имеет теплопроводность 0,79 W/mK,существуют альтернативные материалы с более высокой теплопроводностью для применений, требующих еще более эффективного рассеивания тепла..

Типичные применения:

• Приложения для автомобильных радаров
• Глобальные спутниковые антенны позиционирования
• Сотовые телекоммуникационные системы - усилители мощности и антенны
• Антенны для беспроводной связи
• Спутники прямого вещания
• Дата-ссылка на кабельных системах
• Дистанционные счетчики
• Мощные задние самолеты

В заключение, ламинат RO3006 от корпорации Роджерс переопределяет стабильность и надежность для высокопроизводительных приложений.эти ламины предоставляют дизайнерам универсальное и надежное решениеОднако при выборе материалов для конкретных требований проекта важно учитывать ограниченный диапазон диэлектрической постоянной и умеренную теплопроводность.Используйте стабильность и надежность ламината RO3006 и раскройте весь потенциал ваших проектов.
