TMM4 PCB: Терморегулируемый микроволновой материал для высокочастотных PCB

Исследование впечатляющих свойств ТММ4: терморегулируемый микроволновой материал для высокочастотных ПХБ

Rogers TMM4 PCB представляет собой композитный материал, сочетающий в себе керамические, углеводородные и термоустойчивые свойства полимера, специально разработанный для применения в стриплине и микрострип.Он предлагает уникальное сочетание механических и химических характеристик, включающий в себя преимущества как керамических, так и традиционных материалов из ПТФЕ.обеспечение надежной связи проволоки без риска подъема подложки или деформации подложки.

Теперь давайте углубимся в примечательные свойства TMM4, которые делают его оптимальным выбором для требовательных приложений.

Во-первых, у нас есть диэлектрическая константа TMM4. При процессном значении 4,5±0,045 при 10 ГГц она гарантирует надежную передачу сигнала. Во время фазы проектирования диэлектрическая константа устанавливается на 4.7, эффективно охватывающий широкий диапазон частот от 8 до 40 ГГц.

Далее мы рассмотрим фактор рассеивания, где TMM4 превосходит с процессом 0,002 на 10 ГГц, что указывает на минимальную потерю сигнала и улучшенную общую производительность.

Тепловая устойчивость является еще одной впечатляющей характеристикой TMM4, с тепловым коэффициентом диэлектрической постоянной, измеряемым +15 ppm / ° K в широком диапазоне температур от -55 ° C до 125 ° C.

Переходя к электрическим свойствам, TMM4 может похвастаться сопротивлением изоляции, превышающим 2000 Gohm, обеспечивающим надежную изоляционную производительность.в то время как поверхностное сопротивление составляет 1 х 10^9 Мохм.

Теперь давайте рассмотрим тепловые свойства TMM4. Он имеет температуру разложения (Td) 425°C, обеспечивая стабильность и надежность даже в условиях высокой температуры.

Следует также отметить коэффициент теплового расширения. Вдоль оси X и Y он измеряет 16 ppm / K, в то время как вдоль оси Z он измеряет 21 ppm / K.Это указывает на то, что TMM4 может выдерживать температурные колебания от 0°C до 140°C без значительных изменений измерений.

Кроме того, TMM4 демонстрирует теплопроводность 0,7 W/m/K при 80 °C, что позволяет эффективно рассеивать тепло в электронных системах.

Переходя к своим механическим характеристикам, TMM4 демонстрирует удивительную прочность.0 Н/мм) в направлении X и Y, даже после сварки с 1 унцией EDC.

Прочность нагиба TMM4 составляет 15,91 kpsi как в направлении двигателя (MD), так и в направлении двигателя (CMD), обеспечивая структурную целостность в сложных условиях.Модуль изгиба для MD и CMD равен 1.76 Мпси, что указывает на отличную жесткость.

Кроме того, TMM4 обладает желательными физическими свойствами. Его поглощение влаги минимально, измеряя только 0,07% для площади 2X2 толщиной 1,27 мм (0,050") и 0,18% при толщине 3,18 мм (0,125").

Специфическая гравитация TMM4 равна 2.07Кроме того, его удельная теплоемкость составляет 0,83 J/g/K, что способствует эффективному управлению теплом.

И последнее, но не менее важное, TMM4 является бессвинцовым процессом, обеспечивающим соответствие отраслевым стандартам и экологическим нормам.

Пропускная способность PCB (TMM 4)
Для PCB TMM 4 мы можем предоставить вам однослойные платы, двойные платы, многослойные платы и гибридные типы.

TMM 4 PCB имеют широкую толщину. Существуют стандартные толщины, такие как 20 миллилитров, 30 миллилитров, 50 миллилитров и 60 миллилитров и т. д. и нестандартные толщины, такие как 15 миллилитров, 25 миллилитров, 75 миллилитров и 125 миллилитров и т. д.Он тонкий как 15 миллиметров и толстый как 500 миллиметров для наших дизайнеров..

На высокочастотных материалах максимальный размер PCB составляет 400 мм на 500 мм.это может быть одна доска в листе и также может быть разные конструкции в этой панели.

В доме доступна сварная маска из зеленого, черного, синего и желтого и т. Д. Есть погружение золото, HASL, погружение серебро, погружение олово, чистое золото и голая медь и т. Д. Для покрытия подкладки.

Кусок TMM 4PCB

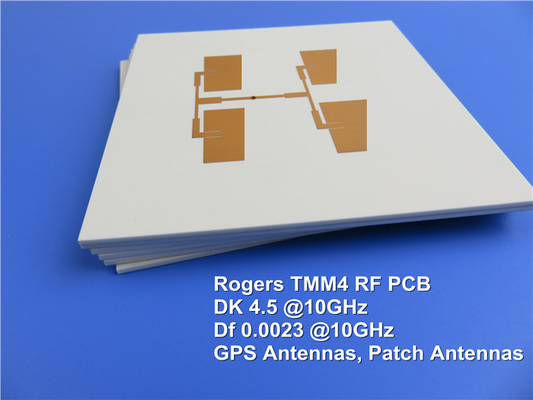

На экране изображены двуслойные ПКБ TMM4 на 5,08 мм подложке без паяльной маски.системы спутниковой связи, GPS антенны, диэлектрические поляризаторы и линзы и т.д.

Заключение
Механические свойства TMM 4 ′ устойчивы к прополкам и холодным потокам.Все распространенные производственные процессы ПКБ могут использоваться с материалами TMM 4, так что массовое производство в объеме доступно для продажи.
