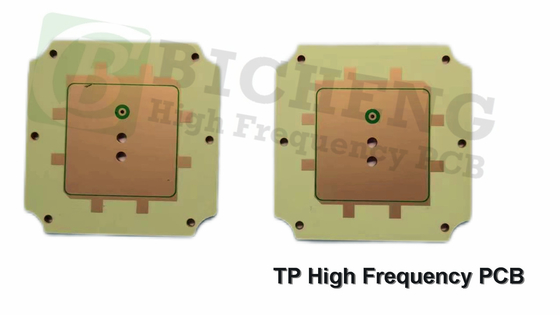

Wangling TP: передовые высокочастотные термопластичные ПКБ для передовой электроники

Wangling TP: передовой высокочастотный термопластический материал для передовой электроники

Введение:
Wangling TP совершает революцию в электронике благодаря своему уникальному высокочастотному термопластическому материалу.Материалы типа TP имеют диэлектрический слой, состоящий из керамики и полифениленовой оксидной смолы (PPO), исключая необходимость в арматуре из стекловолокна.Отличительная особенность Wangling TP заключается в его способности точно регулировать диэлектрическую постоянную путем манипулирования соотношением керамики к смоле PPOЭтот специализированный производственный процесс приводит к выдающимся диэлектрическим характеристикам и замечательной надежности.Wangling TP охватывает гладкий поверхностный материал без медного покрытия, материал с медным облицованием с одной стороны, и материал с медным облицованием с обеих сторон, соответственно.

Ключевые особенности:

1Регулируемая диэлектрическая постоянная:
Wangling TP позволяет инженерам выбирать диэлектрическую постоянную в разностороннем диапазоне от 3 до 25, обеспечивая ее соответствие специфическим требованиям различных цепей.Диэлектрическая постоянная остается стабильной, с популярными вариантами, включая 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Кроме того, материал демонстрирует низкие диэлектрические потери с минимальными изменениями по мере увеличения частоты, особенно до 10 ГГц.

2Широкий диапазон температур работы:
Проектированный для выдержки сложных условий, Wangling TP может похвастаться долгосрочным диапазоном температуры работы от -100 °C до +150 °C.Его отличная низкотемпературная стойкость обеспечивает надежную производительность в экстремально холодной средеОднако следует быть осторожным, поскольку температура, превышающая 180°C, может вызвать деформацию материала, деламинирование медной фольги и значительные отклонения в электрической производительности.

3- Умелость в толщине:
Wangling TP предлагает ряд вариантов толщины, начиная с сверхтонкой 0,5 мм. Эта гибкость позволяет настраивать для удовлетворения конкретных требований толщины,удовлетворение различных потребностей приложений.

4Противоупорность радиации и низкий уровень выбросов газов:
Благодаря своей устойчивости к радиации, Wangling TP является оптимальным выбором для применения, где возникает воздействие радиации.обеспечение надежной производительности в требовательных условиях.

5Идеально подходит для передовых применений:
Wangling TP находит оптимальное использование в передовых приложениях, таких как GPS-антенны, ракетные системы, предохранители и миниатюрные антенны.Его исключительные свойства и надежность делают его предпочтительным материалом для передовых технологий.

6Улучшенная сцепляемость и обработка:
Wangling TP превосходит традиционные керамические подложки с вакуумным покрытием благодаря своей превосходной адгезии между медной фольгой и диэлектрическим слоем.Это повышенное сцепление обеспечивает долгосрочную надежностьКроме того, материал легко обрабатывается, что позволяет использовать различные методы обработки, включая бурение, повороты, измельчение, стрижку, гравировку и многое другое.Эти возможности превосходят то, что можно достичь с обычными керамическими субстратами.

Подробная информация о конструкции ПКБ:

Wangling TP обычно используется при строительстве двухслойных жестких печатных плат.

Медь_слой_1: 35 мкм
Ядро TP1020: 0,8 мм
Медь_слой_2: 35 мкм

Дополнительная информация о ПКБ:

Заключение:
Wangling TP представляет собой замечательный прогресс ввысокий...частотные термопластичные материалы, предлагающие непревзойденную производительность и универсальность.Wangling TP является материалом выбора для требовательных приложений в антеннах GPSЕго надежность, обработка и доступность в глобальном масштабе делают его идеальным решением для передовых электронных конструкций.Оставайтесь впереди с Wangling TP и откройте новые возможности в высокочастотных приложениях.
