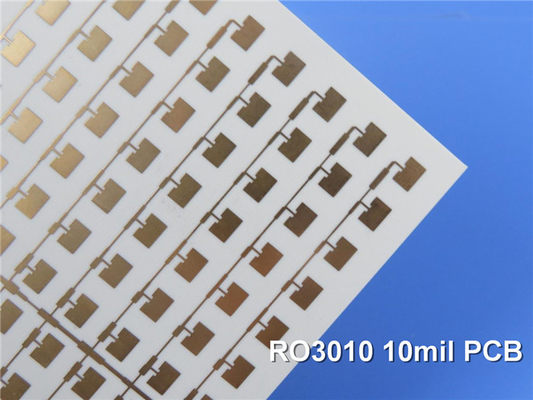

Rogers RO3010 ПХБ с двумя слоями толщиной 10 миллилитров двойной стороны медь с погружением серебра

Разблокировка высокопроизводительных с Rogers RO3010 PCB

В быстро развивающемся мире электроники, где миниатюризация и передовые характеристики имеют первостепенное значение, материалы платы имеет решающую роль в реализации полного потенциала современных устройств.Одним из таких примечательных решений является пластинка Rogers RO3010, двухслойная жесткая плата, которая революционизирует широкий спектр применений, от автомобильных радаров до спутниковой связи.

В основе ПКБ RO3010 находится передовой материал RO3010, керамически заполненный композит PTFE, который предлагает замечательную комбинацию электрических, механических и тепловых свойств.

Вопрос: Каковы основные электрические характеристики материала RO3010?
О: Материал RO3010 имеет впечатляющие электрические характеристики:

1. Диэлектрическая постоянная 10,2 ± 0,30 при 10 ГГц
2. Коэффициент диссипации 0,0022 при 10 ГГц
3. Эти спецификации обеспечивают отличную целостность сигнала и низкую производительность потери на широком диапазоне частот.

Его низкий коэффициент теплового расширения, колеблется от 13 ppm/°C в направлении X до 16 ppm/°C в направлении Z,обеспечивает замечательный уровень размерной стабильности, необходимый для миниатюризации цепей и надежных соединений.

Вопрос: Как работает материал RO3010 с точки зрения теплового управления?
О: Материал RO3010 превосходит в термическом управлении:

1. Теплопроводность 0,95 W/mK, обеспечивающая эффективное рассеивание тепла
2. Высокая температура перехода стекла (Td > 500°C) для устойчивости к экстремальным температурам
3. Диапазон температур работы от -40°C до +85°C

Эта тепловая устойчивость в сочетании с высокой температурой перехода стекла (Td > 500 °C) делает RO3010 идеальным выбором для применений, требующих устойчивости к экстремальным температурам.

Тепловое управление является еще одним важным аспектом, где материал RO3010 светит.позволяет проектировать высокопроизводительные схемы и компоненты, которые могут надежно работать в сложных условияхЭта тепловая эффективность дополнительно дополняется низкой влагопоглощением материала всего на 0,05%, что обеспечивает постоянную производительность даже в влажной среде.

Преимущества материала RO3010 не ограничиваются его техническими способностями; он также предлагает значительные преимущества с точки зрения производства и экономической эффективности.Его экономичная цена и пригодность для больших объемов производственных процессов делают его привлекательным выбором для производителей, стремящихся сбалансировать производительность и доступность.

Когда дело доходит до конструкции ПКБ RO3010, двухслойная конфигурация предлагает универсальную платформу для широкого спектра приложений.в сочетании с готовой толщиной всего 0..32 мм, что делает его идеальным решением для ограниченных пространством конструкций.

Вопрос: Каковы некоторые из ключевых деталей конструкции PCB RO3010?
О: ПКБ RO3010 имеет следующие конструкционные детали:

1. Двухслойный жесткий ПКБ с 35 мкм медными слоями
2. Толщина готовой доски 0,32 мм
3. 1 унция массы меди на внешних слоях
4. Минимальный след/пространство 4/6 миллиметров и минимальный размер отверстия 0,2 мм

От автомобильных радарных приложений и спутниковых антенн глобального позиционирования до сотовых телекоммуникационных систем и спутников прямого вещания,ПКБ RO3010 может изменить правила игры в широком спектре отраслей промышленностиПоскольку спрос на высокопроизводительные, компактные и экономически эффективные решения для печатных плат продолжает расти,ПКБ Rogers RO3010 выделяется как свидетельство силы инновационной науки и инженерии материалов.
