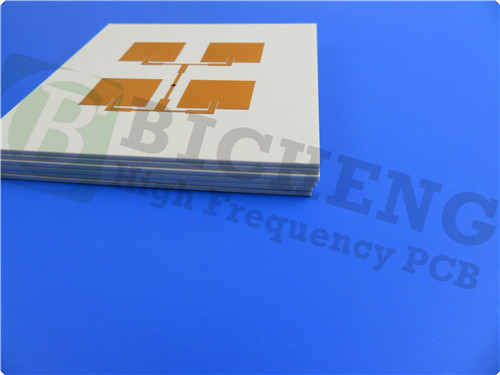

TFA294 PCB 2-слойный 0,127 мм Толщина TFA294, TFA300, TFA615, TFA1020 с ENEPIG

Революционная высокочастотная электроника: выпуск ПХБ серии TFA

Введение:
В быстро развивающейся области высокочастотной электроники, политетрафторуэтиленовые керамические композитные диэлектрические субстраты серии TFA стали преобразующей силой,преобразование ландшафта исполненияЭти подложки, изготовленные с уникальной смесью смолы ПТФЭ и керамики, представляют собой сдвиг парадигмы в аэрокосмических материалах,предлагая исключительные свойства, которые поднимают высокочастотные схемы дизайна на новые высоты.

Отрываясь от традиционных методов производства, серия TFA отличается тем, что использует передовой процесс для создания готовых листов, лишенных стекловолокна ткани,и используя специализированную технику ламинированияЭтот подход повышает диэлектрическую постоянную материала, минимизирует диэлектрические потери и обеспечивает превосходную частотную стабильность.что делает его предпочтительным выбором для требовательных приложений, требующих точности и надежности.

Вопрос 1: Чем ПХБ серии TFA отличаются от обычных субстратов?
A1: ПКБ серии TFA выделяются своим уникальным составом из смолы и керамики из ПТФЕ, что исключает необходимость традиционной импрегации стекловолокнистой ткани.Этот инновационный подход улучшает электрические свойства, минимизирует диэлектрические потери и обеспечивает исключительную частотную стабильность, устанавливая новый стандарт для проектирования высокочастотных цепей.

Вопрос 2: Как отсутствие стекловолокнистой ткани влияет на производительность субстратов серии TFA?
A2: Отсутствие стекловолоконной ткани в субстратах серии TFA позволяет интегрировать специальную нанокерамику, смешанную с смолой,который устраняет негативные эффекты стекловолокна при распространении электромагнитных волнЭто приводит к превосходной частотной стабильности, минимальной диэлектрической потере и снижению анизотропии, что способствует улучшению производительности и надежности.

Вопрос 3: Каковы ключевые особенности варианта TFA294 в серии TFA?
A3: вариант TFA294 предлагает диэлектрическую постоянную 2,94 на 10 ГГц, коэффициент рассеивания 0,0010 на 10 ГГц и низкий TCDK -5 ppm/°C. С исключительными тепловыми свойствами,поглощение влаги 0.03%, и UL 94-V0 соответствие, TFA294 является примером высокопроизводительных характеристик, предназначенных для требовательных высокочастотных приложений.

Особенности (TFA294)
- диэлектрическая постоянная (Dk) 2,94 при 10 ГГц
- коэффициент диссипации 0,0010 при 10 ГГц и 20 ГГц, 0,0012 при 40 ГГц
- Низкий TCDK при -5 ppm/°C, -55°C до 150°C
- СТЭ x-ось 18 ppm/°C, СТЭ y-ось 18 ppm/°C, СТЭ z-ось 32 ppm/°C, -55°C до 288°C
- теплопроводность 0,59 Вт/мк
- Поглощение влаги 0,03%
- UL 94-V0

Q4: Как ПКБ серии TFA удовлетворяют различным требованиям к конструкции?
A4: ПКБ серии TFA обеспечивают ряд вариантов диэлектрической константы, в том числе 2.94, 3.0, 6.15, и 10.2Инженеры и конструкторы могут выбрать подходящий вариант на основе своих конкретных требований.обеспечение оптимальной производительности и надежности в их высокочастотных схемах.

В заключение, ПКБ серии TFA знаменуют собой новую эру совершенства в высокочастотной электронике, предлагая передовые возможности и непревзойденную производительность для широкого спектра приложений.Принять будущее высокочастотных схем с серией TFA и раскрыть потенциал для новаторских инноваций в области электронной инженерии.
