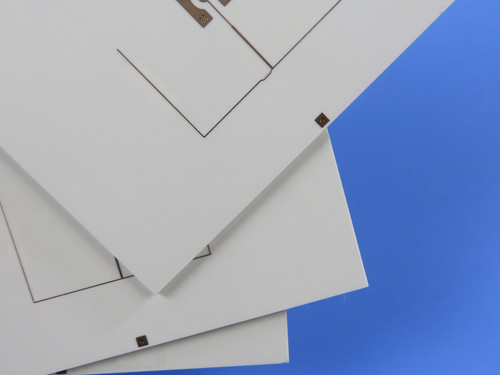

18-слойные высокочастотные печатные платы RO4350B + RO4450F Stackup для RF / микроволновых приложений

18-слойные высокочастотные печатные платы RO4350B + RO4450F Stackup для RF / микроволновых приложений

Недавно поставленный 18-слойный высокочастотный ПКБ предназначен для требовательных RF и микроволновых приложений, используя ламинат Rogers RO4350B и RO4450F bondply для достижения исключительной целостности сигнала,тепловая устойчивостьОн предназначен для критически важных систем, таких как сотовые базовые станции, автомобильные радары и спутниковые связи.Соответствие стандартам IPC класса 2 обеспечено, и строгие электрические испытания проводятся перед отгрузкой, чтобы гарантировать надежность.

Основные характеристики:

• Материалы: используются Rogers RO4350B (ядро) и RO4450F (облигация).
• Количество слоев: 18 слоев включены.
• Размеры доски: 218 мм × 497 мм (толерантность ± 0,15 мм).
• Толщина: достигается конечная толщина 3,2 мм.
• Вес меди: 1 унция (35 мкм) наносится на внутренний и внешний слои.
• Следы/пространство: 4/4 миллилитров поддерживаются.
• Минимальный размер отверстия: 0,4 мм достигается при механическом бурении.
• Слепые пути: L11 L18 реализованы.
• Поверхностная отделка: применяется погруженное золото + селективное твердое золото (50 мкм).
• Сплавная маска: Синий используется на верхнем и нижнем слоях; белый шелковый экран печатается.
• Обработка через прокладку: прокладки заполнены смолой и закрыты; включены отверстия через прокладку и отверстия для прессования.
• Испытания: 100% электрическое испытание выполняется перед отправкой.

ПХБСпецификации

Продвинутые материальные блага:
✅ RO4350B ядро:

Достигается сверхнизкая потеря (Dk = 3,48 ± 0,05 @ 10 ГГц, Df = 0,0037).

Предоставляется высокая теплопроводность (0,69 W/m/°K) и Tg > 280°C.

Для надежных проходных отверстий CTE сопоставляется с медью (X/Y/Z: 10/12/32 ppm/°C).

✅ RO4450F Bondply:

Для многослойной стабильности обеспечивается совместимый диэлектрик (Dk = 3,52 ± 0,05).

Высокий боковой поток включен для высокой плотности соединений.

Поддерживаются несколько последовательных циклов ламинирования.

ДокументыRogers 4350B (RO4350B)

Совершенство в проектировании и производстве:
Взаимосоединения высокой плотности:Интегрировано 632 прохода и 779 подставок (338 проходных отверстий, 441 SMT).

Контролируемая импеданс:Сохраняется строгая толерантность Dk для постоянной производительности RF.

Прочное строительство:Для механической прочности включены смолой заполненные проемы и отверстия для прессования.

Типичные применения:

• Антенны базовых станций сотовой связи и усилители мощности
• Автомобильные радары (77 ГГц) и радиочастотные датчики
• Спутниковые LNB и аэрокосмические системы
• Дизайн высокоскоростных цифровых радиочастот
• Соответствие и документация:
• Формат изображения: Gerber RS-274-X поставляется.
• Стандарт качества: IPC-класс 2.
• Доступность по всему миру: поддерживается доставка по всему миру.

Почему выбрали этот ПХБ
Этот ПКБ разработан для высокочастотных, мощных радиочастотных систем, где используются передовые материалы Роджерса, чтобы минимизировать потерю сигнала, улучшить тепловое управление,и обеспечить долгосрочную надежность в суровых условиях эксплуатации.

Для настройки или ценообразования объемов запросы приветствуются.
