RO3035 2-слойный ПКБ: высокочастотное решение для автомобильных радаров

RO3035 2-слойный ПКБ: высвобождение высокочастотных характеристик для приложений следующего поколения

Поскольку такие отрасли, как связи 5G, автомобильные радары и спутниковые системы, продолжают расти, спрос на высокопроизводительные платы значительно возрос.Для удовлетворения этих требований необходимы передовые материалы и точная инженерия для обеспечения надежной производительности в условиях высокой частоты.RO3035 2-слойные печатные платы, построенный сRogers RO3035 Керамически наполненные ламинированные материалы из ПТФЕ, является недавно поставленным решением, разработанным специально для этих приложений.и высокочастотные характеристики для удовлетворения требований современных конструкций.

В этой статье мы рассмотримстроительство,особенности,Пособия, иЗаявленияВ частности, в этом году было принято решение о создании двухслойной печатной пластины RO3035, что демонстрирует, почему она является отличным выбором для инженеров и производителей, работающих над инновационными проектами.

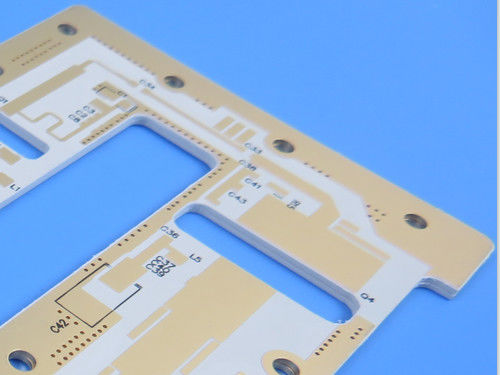

Что такое RO3035 2-слойный PCB?

ВRO3035 2-слойные печатные платы- это высокочастотная плата, предназначенная для приложений, требующих точности, надежности и тепловой стабильности.Ламинаты Роджерса RO3035, которые являются керамически наполненными материалами из ПТФЕ, известными своими превосходными электрическими и механическими свойствами.Серия RO3000, что делает их идеальными для применения в радиочастотах, микроволновых и 5G.

ПКБ имеетДвухслойный жесткий набор, сверхтонкий5 мл субстрата, и очень долговечныйпогруженная золотая поверхностьВ сочетании с передовыми производственными процессами, эта печатная пластина обеспечивает производительность и надежность, необходимые для передовых технологий.

Технические спецификации

Ниже приведена подробная разбивкаRO3035 2-слойные печатные платы:

1. Строительство ПХБ

1. Базовый материал: Rogers RO3035 (заполненный керамикой ламинат из ПТФЕ)
2. Количество слоев: 2 слоя
3. Размеры доски: 67,1 мм х 57,6 мм (2 типа, 2 шт.)
4. Толщина готовой доски: 0,2 мм
5. Вес меди: 1 унция (35 мкм) на внешний слой
6. Минимальное количество следов/пространства: 4/5 миллиона
7. Минимальный размер отверстия: 0,2 мм
8. через толщину покрытия: 20 мкм
9. Поверхностная отделка: Погруженное золото (для повышенной сварчивости и коррозионной стойкости)
10. Маска и шелкоплет: Никакие (проектирование голых плат для повышения высокочастотных характеристик)
11. Электрические испытания: 100% испытаний перед отправкой для обеспечения качества

2. ПКБ набор

Медный слой 1: 35 мкм

Роджерс RO3035 субстрат: 5 миллиметров (0,127 мм)

Медный слой 2: 35 мкм

Этот набор обеспечивает отличную целостность сигнала, низкие потери и стабильную импеданс, что делает его подходящим для высокочастотных конструкций.

3. Свойства материала

1. ВРоджерс RO3035ламинат имеет следующие свойства:
2. Диэлектрическая постоянная (Dk): 3,5 ± 0,05 при 10 ГГц/23°С
3. Фактор рассеивания (Df): 0,0015 при 10 ГГц/23°С
4. Температура термического разложения (Td): > 500°C
5. Теплопроводность: 0,5 W/mK
6. Поглощение влаги: 0,04%
7. Коэффициент теплового расширения (CTE):

• Ось X/Y: 17 ppm/°C
• Ось Z: 24 ppm/°C

Эти свойства гарантируют, что доска будет работать стабильно в среде с высокой частотой и экстремальными температурами.

Ключевые особенности

Разработан для высокочастотных применений

• ПКБ RO3035 оптимизирован для применения до30−40 ГГц, обеспечивая отличную целостность сигнала с минимальными потерями.

Исключительная тепловая устойчивость

• Стемпература термического разложения (Td)при температуре более 500°C и низкой CTE, плата обеспечивает превосходную стабильность и надежность измерений.

Погружение золото поверхностная отделка

• Впогружение золотого покрытияповышает сварную способность и обеспечивает коррозионную устойчивость, обеспечивая долгосрочную надежность в суровых условиях.

Выработка высокоточного оборудования

• В4/5 миллиметра следа/пространствои0Минимальный размер отверстия.2 ммудовлетворять потребностям передовых конструкций, обеспечивая точность и последовательность.

Масштабируемость для гибридных конструкций

• Материал RO3035 позволяет интегрироваться с другими материалами ПКБ, что делает его идеальным для гибридных многослойных конструкций.

Преимущества двухслойного ПКБ RO3035

ВRO3035 2-слойные печатные платыпредлагает несколько преимуществ, которые делают его предпочтительным выбором для инженеров, работающих над передовыми системами:

1. Высокочастотные действия

• Встабильная диэлектрическая постоянная (Dk)инизкий коэффициент рассеивания (Df)Это делает плату подходящей для применения в радиочастотном и микроволновом радиочастотах, где точность имеет решающее значение.

2Тепловая и механическая надежность

• ПХБ имеет высокую устойчивость к колебаниям температуры и механическим нагрузкам.низкая влагопоглощениеивысокая теплопроводностьгарантировать, что панель остается надежной даже в экстремальных условиях.

3Экономичноефективное производство

• Материал RO3035 совместим с массовыми производственными процессами, что позволяет производить доски по экономичной цене без ущерба для качества.

4Гибкость в проектировании

• Способность материала интегрироваться с другими ламинатами делает его подходящим для гибридных многослойных конструкций.Эта гибкость особенно полезна для приложений, требующих различных диэлектрических констант.

5. Долгосрочная долговечность

• Впогруженная золотая поверхностьобеспечивает сохранение пластины без коррозии и сварной с течением времени, увеличивая ее общий срок службы.

Применение двухслойного ПКБ RO3035

ВRO3035 2-слойные печатные платыидеально подходит для широкого спектра высокочастотных и высоконадежных приложений, включая:

Автомобильные радарные системы

• Используется в передовых системах помощи водителю (ADAS) и автономных транспортных средствах, где точность и надежность имеют решающее значение.

Телекоммуникации 5G

• Поддерживает усилители мощности, антенны и массивные системы MIMO, обеспечивающие более быстрые и надежные сети 5G.

Спутниковая связь

• Обеспечивает надежную передачу сигналов для систем GPS, спутников прямой трансляции и спутниковых антенн глобального позиционирования.

Антенны беспроводных коммуникаций

• Идеально подходит для антенн и других беспроводных систем связи, где необходима низкая потеря сигнала.

Силовые задние планеты

• Используется в сложных электронных системах для обеспечения эффективного и надежного распределения энергии.

Устройства Интернета вещей и удаленные счетчики

• Идеально подходит для приложений IoT, которые требуют низких потерь энергии и высокой надежности в компактных конструкциях.

Почему выбрать ПХБ RO3035?

ВRO3035 2-слойные печатные платыявляется отличным выбором для инженеров и производителей, ищущих точность, надежность и высокочастотную производительность.устойчивые свойства материала,тепловое сопротивление, ирентабельностьИнженеры могут обеспечить постоянную производительность даже в самых сложных условиях.

Заключение

ВRO3035 2-слойные печатные платыустанавливает новый стандарт для высокочастотных платок.Ламинаты Роджерса RO3035, он сочетает в себе передовые свойства материалов с точностью изготовления, чтобы обеспечить исключительную производительность и надежность.Этот ПКБ предоставляет инженерам инструменты, необходимые для создания проектов следующего поколения..

Если вы готовы перейти на новый уровень,RO3035 2-слойные печатные платыСвяжитесь с нами сегодня, чтобы узнать больше или сделать заказ!
