Почему ТЛХ-9 ПХБ является правильным выбором?

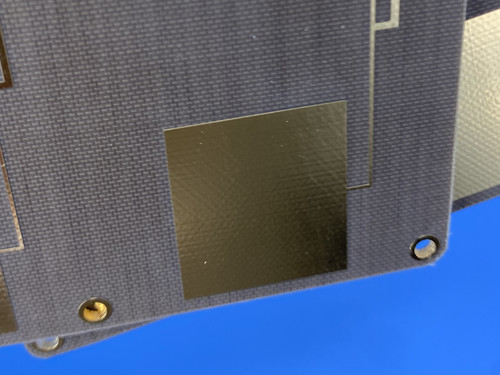

Я рад поделиться с вами нашей недавно поставленной2-слойный ПКБ TLX-9Он был разработан, чтобы быть надежным, эффективным и идеальным для высокочастотных приложений, таких какАнтенны, усилители и компоненты для радиочастотПостроен сТаконический материал TLX-9, этот ПХБ предлагает низкую потерю сигнала, отличную тепловую устойчивость и высокую долговечность.

Позвольте мне объяснить, что делает этот ПХБ таким отличным и как он может помочь вам.

Как был сделан этот ПХБ

Этот ПКБ был тщательно сконструирован, чтобы обеспечить высокую производительность.

• Материал: TLX-9, который известен своими стабильными электрическими и механическими свойствами.
• СкладыЭто простой двухслойный дизайн.
• РазмерКаждая доска имеет размеры 78 мм х 39 мм, толщина 0,9 мм.
• Вес меди: 1 унция на внешних слоях для хорошей проводимости.
• Следы и пространствоМинимальная ширина следа 4 миллиметра, и расстояние между ними 7 миллиметров.
• Поверхностная отделка: Золото погружения использовалось для лучшей сварной способности и коррозионной устойчивости.
• ИспытанияКаждая доска была испытана на 100% электрически перед отправкой, чтобы убедиться, что она работает идеально.

Что содержится внутри ПХБ

Этот ПХБ прост, но очень эффективен.

• ПодкладкиВ общей сложности 36.
  • 25 проходных подушеки11 SMT Pads на верхней стороне.
• ВиаВ общей сложности 23. Все они покрыты медью для прочности.
• Сети: 2, сохранение чистоты и эффективности конструкции.

Почему использовался материал TLX-9

ВМатериал TLX-9Это композит из PTFE и тканого стекла, что помогает ему хорошо работать в высокочастотных приложениях.диэлектрическая постоянная (Dk)равен 2.5, который остается стабильным в широком диапазоне температур и частот.

Другие преимущества TLX-9 включают:

• Низкая потеря сигналаФактор рассеивания составляет всего 0,0019 при 10 ГГц.
• Устойчивость к влаге: Он поглощает менее 0,02% влаги, поэтому хорошо работает в влажной среде.
• Тепловая устойчивость: Материал стабилен по размеру и устойчив к деформации при нагревании.
• Отстаивание пламени: Он соответствует стандарту UL-94 V-0, обеспечивая безопасность в условиях высокой температуры.

Где можно использовать этот ПХБ

Этот ПКБ был разработан для многих высокочастотных приложений, таких как:

• Усилители низкого шума (LNA): Идеально подходит для снижения шума в радиочастотных системах.
• Антенны: надежна для антенн большого формата и коммуникационных сетей.
• Усилители высокой мощности: Идеально подходит для обработки высокой мощности без потери производительности.
• Пассивные RF компонентыОтлично подходит для фильтров, соединителей и других компонентов.

Почему вы должны выбрать этот ПХБ

Этот ПКБ был построен для доставкипроизводительность и надежностьМатериал TLX-9 обеспечивает низкую потерю, отличную влагостойкость и тепловую устойчивость. Он также совместим со стандартными производственными процессами, что делает его легким в производстве и экономичным.

Каждая доска была протестирована на соответствиеСтандарты IPC-класса 2, так что вы можете доверять его качеству.

Заказать сегодня

Если вам нужен ПКБ, который является надежным, эффективным и предназначен для высокочастотных приложений, это2-слойный ПКБ TLX-9Он доступен по всему миру, так что вы можете получить его, где бы вы ни были.

Свяжитесь с нами сегодня, чтобы узнать больше или сделать заказ.
