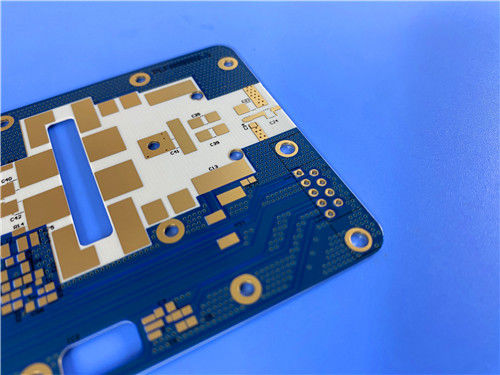

RF-60A 2-слойный ПКБ толщиной 0,7 мм и голубая сварная маска от Bicheng Technologies Limited

RF-60A 2-слойный печатный лист толщиной 0,7 мм: высокопроизводительное решение для применения радиочастотных и микроволновых сигналов от Bicheng Technologies Limited

(Все печатные платы производятся по заказу.

В Bicheng Technologies Limited мы рады предложить RF-60A 2-слойный печатный платок, высокопроизводительное решение, разработанное для RF и микроволновых приложений.этот ПХБ обеспечивает исключительную прочность межламинальных связей, низкие диэлектрические потери и равномерные электрические свойства, что делает его идеальным для усилителей мощности, фильтров, сцеплений и миниатюрных антенн.

Этот 0,7 мм толстый ПКБ имеет вес 1 унции меди, синюю сварную маску, и погруженную золото поверхность для повышения долговечности и оптимальной производительности.и применения этого передового ПХБ в деталях.

1. Обзор двухслойного ПКБ RF-60A

RF-60A 2-слойный печатный лист предназначен для высокочастотных приложений, требующих низкой потери сигнала, стабильности измерений и исключительной тепловой надежности.является тканевым стеклоусиленным органико-керамическим ламинированным материалом, который сочетает в себе низкую влагопоглощающую способность и выдающиеся электрические характеристики.

Благодаря стабильной диэлектрической постоянной (Dk) и низкому коэффициенту рассеивания (Df) этот ПКБ обеспечивает точную и надежную производительность даже в высокочастотных схемах.Мы производим все ПХБ по стандартам IPC-класса-2 и проводим 100% электрические испытания, чтобы гарантировать превосходное качество и стабильность.

Подробная информация о конструкции ПКБ

Двухслойный стек-ап с ламинированным RF-60A обеспечивает низкую потерю сигнала, тепловую стабильность и механическую надежность, что делает его подходящим для различных применений RF и микроволновых батарей.

2Особенности и преимущества материала RF-60A

Ламинат RF-60A, изготовленный компанией Taconic, является первоклассным материалом для высокочастотных схем, предлагает низкую влагопоглощающую способность, отличную прочность межламинальных связей,и стабильные электрические свойства в широком диапазоне частот.

Ключевые характеристики RF-60A:

• Диэлектрическая постоянная (Dk): 6.15 на частоте 10 ГГц, обеспечивая последовательное распространение сигнала и минимальное смещение фаз.
• Фактор рассеивания (Df): 0.0038 на частоте 10 ГГц, что уменьшает искажение сигнала и повышает эффективность схемы.
• Тепловые свойства: Теплопроводность: 0,4 Вт/МК, что позволяет эффективно рассеивать тепло в высокомощных схемах.
• CTE (коэффициент теплового расширения):
  • Ось Х: 9 ppm/°C
  • Ось Y: 8 ppm/°C
  • Z-ось: 69 ppm/°C, обеспечивая стабильность измерений и надежность отверстия.
• Устойчивость к влаге: Ультранизкая влагопоглощение 0,02%, обеспечивая стабильную производительность в влажной среде.
• Выброс газов:
  • Общая потеря массы (TML): 0,02%
  • Водопаровое восстановление (WVR): 0,01%, что делает его подходящим для аэрокосмических применений.

Основные преимущества RF-60A:

1. Соответствует требованиям RoHS и WEEE: Соответствует мировым экологическим стандартам для экологически чистого производства.
2. Исключительные межклассные облигации: Сильное сцепление между слоями обеспечивает долговечность и надежность.
3. Низкие диэлектрические потери: Уменьшает потерю энергии, обеспечивая высокую эффективность в радиочастотных схемах.
4. Улучшенная размерная стабильность: Стеклянная арматура обеспечивает точность высокочастотных конструкций.
5. Низкое расширение оси Z: Улучшает надежность проходки в экстремальных теплых условиях.
6. Стабильная Dk сверх частоты: Обеспечивает постоянную производительность на широком диапазоне частот.

3. Приложения двухслойного ПКБ RF-60A

2-слойный печатный лист RF-60A идеально подходит для высокочастотных схем и систем RF, требующих точности, стабильности и надежности.Его уникальные свойства материала делают его подходящим для различных применений.

Типичные применения:

Усилители мощности

Фильтры и сцепления

Миниатюрные антенны

Пассивные компоненты

4Почему вы выбрали Bicheng Technologies Limited?

В Bicheng Technologies Limited мы стремимся предоставлять инновационные решения для печатных плат, адаптированные для удовлетворения потребностей высокопроизводительных радиочастотных и микроволновых приложений.Двухслойный ПКБ RF-60A - пример нашей преданности точности., качества и удовлетворенности клиентов.

Зачем сотрудничать?

1. Специализация в области радиочастотных и микроволновых ПХБ: Мы специализируемся на ПХБ для высокочастотных приложений, обеспечивая превосходную производительность и надежность.
2. Строгие стандарты качества: Все ПХБ изготавливаются в соответствии со стандартами IPC-класса 2 и проходят 100% электрическое тестирование.
3. Глобальная доступность: Мы поставляем по всему миру, обеспечивая своевременную поддержку ваших проектов.
4. Подход, ориентированный на клиента: Наша команда предоставляет индивидуальные решения для удовлетворения ваших конкретных требований.

Для подробных вопросов или помощи, не стесняйтесь связаться со мной, Салли, наsales30@bichengpcb.comЯ с радостью помогу вам найти идеальное решение PCB для вашего приложения.
