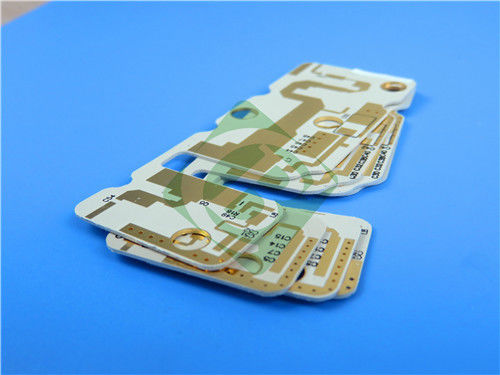

TRF-45 Двусторонний жесткий PCB, изготовленный на подложках толщиной 32 мил с покрытием ENIG

Двусторонняя печатная плата с TRF-45, толщина 0,9 мм и покрытием ENIG
(Все печатные платы изготавливаются на заказ. Справочные изображения и параметры могут варьироваться в зависимости от ваших требований к дизайну.)



1. Обзор двусторонней печатной платы
Эта двусторонняя печатная плата изготовлена с использованием TRF-45, керамико-наполненного ламината из ПТФЭ, армированного тканым стекловолокном. Он обеспечивает низкие потери, стабильные диэлектрические свойства и стабильность размеров, что делает его идеальным для высокочастотных радиочастотных применений. Покрытие ENIG обеспечивает отличную паяемость и коррозионную стойкость, обеспечивая долгосрочную надежность.

С медными слоями 1 унция, точными допусками по трассам/зазорам и отсутствием паяльной маски или шелкографии, эта печатная плата разработана для эффективной передачи сигнала и высокочастотной согласованности. Каждая плата тестируется в соответствии со стандартами IPC-Class-2, обеспечивая качество и надежность для критически важных применений.



2. Детали конструкции печатной платы




3. Структура печатной платы
Эта 2-слойная жесткая структура печатной платы оптимизирована для высокочастотных радиочастотных применений. Вот структура:




4. Особенности TRF-45

• Диэлектрическая проницаемость (Dk): 4,5 ± 0,15 при 10 ГГц, обеспечивая стабильное распространение сигнала в диапазоне температур и частот.
• Коэффициент диэлектрических потерь (Df):0,0035 при 10 ГГц для минимальных потерь сигнала.
• CTE (Коэффициент теплового расширения): Ось X: 9 ppm/°C. Ось Y: 9 ppm/°C. Ось Z: 40 ppm/°C.
• Теплопроводность:0,43 Вт/мК, обеспечивая эффективный отвод тепла.
• Влагопоглощение: 0,06%, обеспечивая стабильную работу во влажной среде.
• Рейтинг воспламеняемости:UL 94 V-0 для повышения безопасности.




5. Преимущества материала TRF-45
Материал TRF-45 предлагает несколько преимуществ для высокочастотных и радиочастотных конструкций:

Низкие потери сигнала: Обеспечивает целостность высокочастотного сигнала для приложений RFID и GPS.

Тепловая и механическая надежность: Благодаря отличной теплопроводности и низкому CTE, он надежно работает в экстремальных условиях.

Стабильные диэлектрические свойства: Dk и Df остаются постоянными в широком диапазоне температур и частот.

Стабильность размеров: Армирование тканым стеклом повышает жесткость и обеспечивает простоту обращения при сборке.

Экономичное производство: Совместимость со стандартной обработкой ПТФЭ, снижающая затраты на изготовление.



6. Области применения двусторонней печатной платы

Антенны спутникового радио: Обеспечивает надежную передачу сигнала для систем спутниковой связи.

Антенны RFID: Обеспечивает эффективный захват и передачу сигнала для систем радиочастотной идентификации.

Антенны GPS: Идеально подходит для высокоточных систем глобального позиционирования.



Почему стоит выбрать Bicheng Technologies?
В Bicheng Technologies Limited мы специализируемся на производстве высококачественных печатных плат для радиочастотных и микроволновых применений. Наша двусторонняя печатная плата с материалом TRF-45 сочетает в себе передовые материалы со строгими стандартами качества, чтобы обеспечить надежную работу ваших проектов.


Почему стоит работать с нами?
Глобальная доступность: мы осуществляем доставку по всему миру и обеспечиваем отличную поддержку клиентов.
Высокие стандарты: все печатные платы тестируются в соответствии со стандартами IPC-Class-2, обеспечивая качество и надежность.Индивидуальные решения: мы тесно сотрудничаем с вами, чтобы удовлетворить ваши конкретные требования.
Если вы ищете надежного партнера для своего следующего высокочастотного проекта, свяжитесь со мной по адресу

sales30@bichengpcb.com. Давайте сотрудничать, чтобы воплотить ваши инновационные проекты в жизнь.
