30mil RT/duroid 6035HTC 2-слойный ПКБ с погружением серебряной отделкой

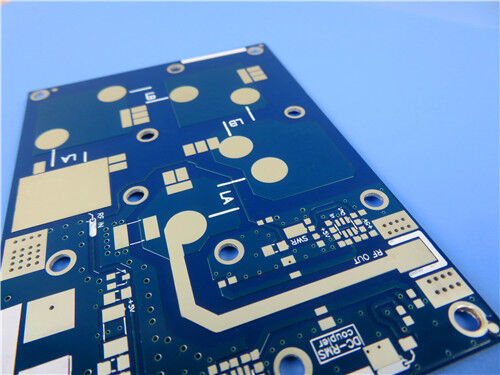

30mil RT/duroid 6035HTC 2-слойная печатная плата с покрытием Immersion Silver

2-слойная печатная плата 30mil RT/duroid 6035HTC — это высокопроизводительная печатная плата, разработанная для высокомощных радиочастотных и микроволновых применений. Изготовленная из ламинатов Rogers RT/duroid 6035HTC, эта печатная плата обеспечивает исключительную теплопроводность, низкие вносимые потери и выдающиеся характеристики на высоких частотах. Поверхностное покрытие Immersion Silver обеспечивает отличную паяемость, что делает эту печатную плату идеальной для усилителей мощности, ответвителей, фильтров и других высокомощных применений.

Детали конструкции печатной платы

Стек печатной платы

Статистика печатной платы

Печатная плата разработана с использованием файлов Gerber RS-274-X, что обеспечивает точное изготовление и легкую интеграцию в современные производственные процессы.

Обзор материала: Rogers RT/duroid 6035HTC

RT/duroid 6035HTC — это высокочастотный материал для печатных плат, разработанный для использования в высокомощных радиочастотных и микроволновых применениях. Он представляет собой композит из ПТФЭ с керамическим наполнителем, обладающий превосходной теплопроводностью и отличными диэлектрическими свойствами. Ламинаты легко обрабатываются стандартными методами производства FR-4, что делает их экономически эффективными для сложных высокомощных конструкций.

Высокая теплопроводность (1,44 Вт/мК) обеспечивает эффективный отвод тепла, снижая рабочие температуры в высокомощных применениях.

Ключевые особенности:

• Диэлектрическая проницаемость (Dk): 3,5 ± 0,05 для предсказуемой и стабильной работы сигнала.
• Низкий тангенс угла диэлектрических потерь (Df): 0,0013 при 10 ГГц для минимальных потерь сигнала в высокочастотных применениях.
• Высокая теплопроводность: 1,44 Вт/мК для эффективного отвода тепла в высокомощных схемах.
• Влагостойкость: Низкое влагопоглощение (0,06%) обеспечивает стабильную работу в различных условиях окружающей среды.
• Покрытие Immersion Silver: Обеспечивает отличную паяемость, коррозионную стойкость и высокую проводимость.

Ключевые преимущества:

• Улучшенный отвод тепла: Обеспечивает более низкие рабочие температуры, повышая надежность и срок службы схемы.
• Низкие вносимые потери: Обеспечивает превосходную целостность сигнала в радиочастотных и микроволновых конструкциях.
• Экономичное производство: Совместимость со стандартными процессами FR-4 снижает затраты на изготовление.
• Экологичность: Соответствует RoHS и не содержит свинца.
• Высокая долговечность: Отличная термическая стабильность и устойчивость к образованию проводящих анодных нитей (CAF) обеспечивают долговременную надежность.

Применение

Высокомощные радиочастотные усилители и делители мощности

Ответвители, фильтры и сумматоры

Высокочастотные усилители мощности

Микроволновые фильтры и сумматоры

Высокомощные радиочастотные модули и антенные системы

Заключение

2-слойная печатная плата 30mil RT/duroid 6035HTC с покрытием Immersion Silver — это высокопроизводительное решение для радиочастотных и микроволновых применений, требующих превосходной теплопроводности, низких диэлектрических потерь и отличной целостности сигнала. Благодаря ламинатам Rogers RT/duroid 6035HTC эта печатная плата обеспечивает исключительный отвод тепла и надежную работу на высоких частотах, что делает ее идеальной для требовательных высокомощных конструкций. Покрытие Immersion Silver обеспечивает отличную паяемость и долговременную надежность. Благодаря всемирной доступности и соответствию стандартам IPC-Class-2, эта печатная плата является надежным и эффективным выбором для проектирования высокомощных радиочастотных и микроволновых систем.
