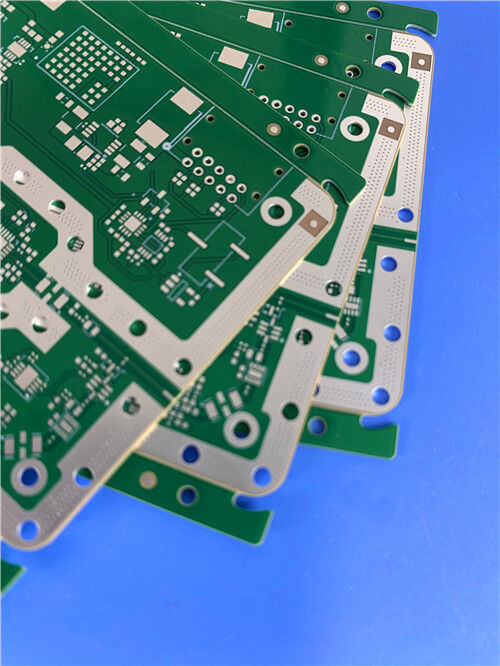

Isola Astra® MT77 Высокочастотный ламинат и индивидуальные многослойные решения для печатных пластин

Характер продукции

Решения Astra® MT77 для высокочастотных ламинатов и нестандартных печатных плат – полный обзор



Вопрос: Что такое Astra® MT77 и какие печатные платы мы можем поставить на ее основе?

Ответ: Astra® MT77 — это система ламината и препрега со сверхнизкими потерями и высокой термостойкостью, специально разработанная для применения в миллиметровом (мм) и радиочастотном/микроволновом диапазоне. Ключевые параметры: Dk = 3,00, Df всего 0,0017, Tg = 200°C, Td = 360°C.





На основе этого материала мы предлагаем 6-слойные печатные платы смешанного давления, полностью основанные на MT77, с расширенными функциями HDI, включаяглухие переходные отверстия (L1–L2, L5–L6), заглушка смолой G12 и гальваника посредством заполнения. Эталонный продукт в этом документе указан как: 6-слойная медь, конечная толщина 0,994 мм,внутренняя 0,5 унции/внешняя 1 унция меди, иммерсионное серебряное покрытие, зеленая паяльная маска с белой надписью, панель размером 131 × 107 мм.





Ключевые выводы

	Ключевой момент	Описание
①	Марка материала	Astra® MT77 — специально создан для миллиметровых волн и выше, превосходя по характеристикам обычный FR-4 и многие материалы на основе ПТФЭ.
②	Электрические характеристики	Dk = 3,00 (стабильность в диапазоне 2–10 ГГц), Df = 0,0017 (@10 ГГц) – обеспечивает превосходную целостность сигнала на высоких частотах.
③	Тепловая надежность	Tg = 200°C, Td = 360°C – полностью совместим с бессвинцовой пайкой и жесткими условиями эксплуатации.
④	Совместимость процессов	Поддерживает стандартные процессы изготовления FR-4 — не требуется специальной обработки, что снижает затраты и время выполнения заказа.
⑤	Производственные возможности	Поддерживает глухие переходные отверстия (L1–L2, L5–L6), закупорку смолой G12 + гальванопокрытие и другие передовые процессы HDI.
⑥	Отраслевое соответствие	Соответствует IPC-4103/17, UL 94 V-0 и UL RTI 130°C (номер файла E41625).





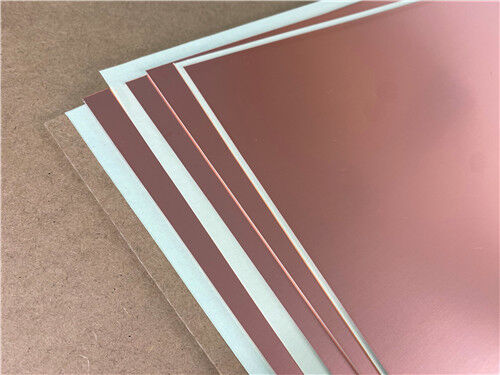

1. Обзор материалов – почему Astra® MT77?

Astra® MT77 — это революционный диэлектрический продукт с очень низкими потерями, предназначенный для коммерческих радиочастотных, микроволновых и миллиметровых волн. Его уникальная формула устраняет разрыв между высокоэффективными ламинатами из ПТФЭ и традиционными материалами на основе эпоксидной смолы, обеспечивая превосходные электрические характеристики, оставаясь при этом полностью совместимым со стандартными линиями по производству печатных плат.





Основные свойства материала (на основе официального паспорта):

Свойство	Типичное значение	Единица	Метод испытаний (IPC-TM-650)
Температура стеклования. (Tg) по ДСК	200	°С	2.4.25С
Температура разложения. (Td) при потере массы 5%	360	°С	2.4.24.6
Расслаивание T260/T288 (ТМА)	>60 / –	Минуты	2.4.24.1
Z-CTE (Pre-Tg / Post-Tg)	50–70 / 250–350	ppm/°C	2.4.24С
X/Y-CTE (Pre-Tg)	12	ppm/°C	2.4.24С
Теплопроводность	0,45	Вт/м·К	АСТМ Е1952
Поглощение влаги	0,1	%	2.6.2.1А
Рейтинг воспламеняемости	В-0	–	УЛ 94
RTI (относительный термический индекс)	130	°С	УЛ 796





2. Электрические характеристики – критически важны для высокочастотного проектирования

Параметр	Состояние	Ценить	Метод испытания
Dk (диэлектрическая проницаемость)	@ 2 ГГц / @ 10 ГГц	3	2.5.5.5
Df (тангенс потерь)	@ 2 ГГц / @ 10 ГГц	0,0017	Полоса Берескина
Объемное сопротивление	С-96/35/90	1,33 × 10⁷	МОм-см	2.5.17.1
Поверхностное сопротивление	С-96/35/90	1,33 × 10⁵	МОм	2.5.17.1
Диэлектрический пробой	–	45,4	кВ	2.5.6Б
Сопротивление дуги	–	139	Секунды	2.5.1Б
Электрическая прочность (ламинат и препрег)	–	45 (1133)	кВ/мм (В/мил)	2.5.6.2А
CTI (сравнительный индекс отслеживания)	Класс 3	175–249	Вольты	УЛ 746А/АСТМ Д3638





Почему это важно:



Сверхнизкий Df минимизирует вносимые потери, что критически важно для 5G, автомобильных радаров (77 ГГц) и спутниковых каналов.



Стабильный Dk по частоте обеспечивает постоянный контроль импеданса, уменьшая обратные потери и искажения сигнала.





3. Механическая и термическая надежность.

Свойство	Значение (длина / поперечное направление)	Единица	Метод испытания
Сила отслаивания (фольга EDC 1 унция)	1,0 (5,7)	Н/мм (фунт/дюйм)	2.4.8.3
изгибная прочность	338 (49,0) / 269 (39,0)	МПа (кпси)	2.4.4Б
Предел прочности	214 (31,0) / 165 (24,0)	МПа (кпси)	АСТМ Д3039
Коэффициент Пуассона	0,183/0,182	–	АСТМ Д3039







Последствия проектирования:



Высокие Tg и Td обеспечивают надежную работу в высокочастотных средах.



Согласование КТР с медью снижает напряжение в сквозном металлическом отверстии (PTH) во время термоциклирования.





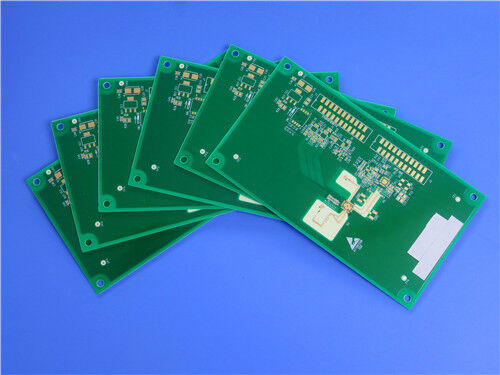

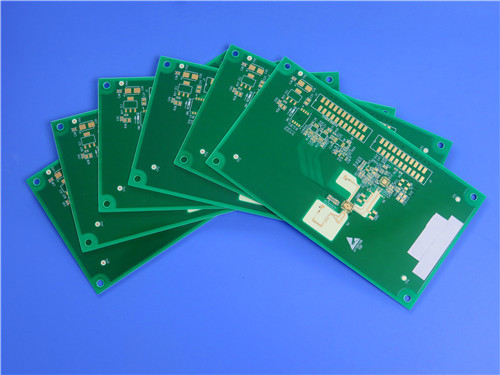

4. Эталон нестандартной печатной платы — 6-слойная плата толщиной 0,994 мм.

В этом разделе описывается фактический продукт, который мы произвели, демонстрируя наши технические возможности с этим материалом.





Основные характеристики

Элемент	Спецификация
Количество слоев	6-слойная медь
Стек материалов	3 × 0,127 мм сердечника MT77 + препрег MT77 (полностью на основе MT77)
Толщина готовой доски	0,994 мм
Внутренний слой Медь	0,5 унции
Внешний слой Медь	1,0 унция
Поверхностная обработка	Иммерсионное серебро
Паяльная маска / Легенда	Зеленая паяльная маска/Белая шелкография
Размер панели	131 мм × 107 мм (1 шт.)

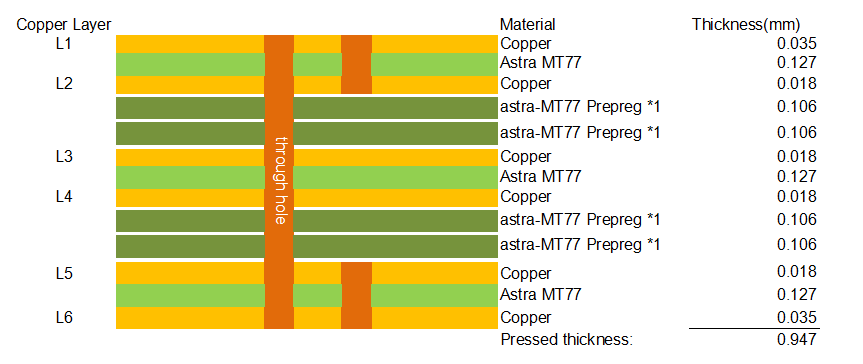

Стек - вверх



Расширенные возможности процесса

Свойство	Значение (длина / поперечное направление)	Единица
Сила отслаивания (фольга EDC 1 унция)	1,0 (5,7)	Н/мм (фунт/дюйм)
изгибная прочность	338 (49,0) / 269 (39,0)	МПа (кпси)
Предел прочности	214 (31,0) / 165 (24,0)	МПа (кпси)





Сравнительная таблица — MT77 и альтернативные высокочастотные материалы

Параметр	Астра® МТ77	Стандартный FR-4 (высокий Tg)	Типичный ламинат на основе ПТФЭ
Дк @ 10 ГГц	3	~4,2–4,5	~2,9–3,2
Df @ 10 ГГц	0,0017	~0,015–0,020	~0,0015–0,0025
Тг	200°С	~170–180°С	~180–240°С (варьируется)
Тд	360°С	~340°С	~400°С+
Поглощение влаги	0,10%	~0,3–0,5%	<0,1%
Совместимость процессов FR-4	Да	Да	Ограниченный (требует специального обращения)
Уровень затрат	Средний-высокий	Низкий	Высокий
Лучшее приложение	ммволны, 5G, радар	Общий цифровой, низкоскоростной радиочастотный сигнал	Высококачественная микроволновая печь для аэрокосмической отрасли



Вывод: MT77 обеспечивает электрические характеристики, близкие к ПТФЭ, при технологичности FR-4 – сбалансированный выбор для коммерческих продуктов миллиметрового диапазона.





Области применения



Автомобильный радар — адаптивный круиз-контроль 77 ГГц, обнаружение слепых зон, предупреждение о столкновении



Инфраструктура 5G – базовые станции миллиметрового диапазона, малые соты, антенны с формированием диаграммы направленности



Спутниковая связь – терминалы Ku/Ka-диапазона, антенны с фазированной решеткой.



Аэрокосмическая и оборонная промышленность – радиолокационные системы, радиоэлектронная борьба, высоконадежные радиочастотные модули.



Высокоскоростные цифровые оптические трансиверы 400G/800G, контрольно-измерительное оборудование



Наша изготовленная на заказ печатная плата – со глухими переходными отверстиями, заглушками из смолы и гальваническим заполнением – особенно подходит для высокочастотных входных модулей высокой плотности и антенных панелей с фазированной решеткой, где целостность сигнала и управление температурным режимом имеют решающее значение.





Вопрос 1: Совместима ли Astra® MT77 со стандартной обработкой FR-4?

А: Да. В отличие от материалов на основе ПТФЭ, MT77 можно обрабатывать с использованием обычного оборудования и параметров FR-4, что значительно снижает производственные затраты и время выполнения заказа.





Вопрос 2: Какие типы медной фольги поддерживаются?
О: В техническом описании упоминаются фольги VLP/HVLP (низкопрофильные/очень низкопрофильные), которые оптимизированы для низких вносимых потерь на высоких частотах.





В3: Можете ли вы использовать этот материал в конструкциях с контролируемым импедансом?
А: Абсолютно. Стабильное значение Dk, равное 3,00, позволяет точно моделировать импеданс. Мы можем адаптировать ширину трасс и их расположение в соответствии с вашими конкретными требованиями к импедансу.





Вопрос 4. Какое максимальное количество слоев вы можете создать с помощью MT77?
О: Мы поддерживаем до 12+ слоев с помощью MT77, в зависимости от стека и структуры перехода.





Вопрос 5: Является ли иммерсионное серебро единственной доступной отделкой?
О: Нет. Мы также предлагаем ENIG, ENEPIG, иммерсионную банку и OSP. Иммерсионное серебро рекомендуется для радиочастотных применений из-за его низкого контактного сопротивления и отсутствия барьерного слоя никеля.





В6: Каково время выполнения такой индивидуальной печатной платы?
Ответ: Типичное время выполнения многослойных плат на базе MT77 с функциями HDI составляет 8–10 рабочих дней для прототипов, более короткие сроки доступны по запросу.





Вопрос 7: Предоставляете ли вы поддержку при проектировании или рекомендации по сборке?
А: Да. Наша команда инженеров может помочь с проектированием сборки, расчетом импеданса и анализом DFM (Проектирование для технологичности).





Связаться с нами
По техническим вопросам, ценам или запросам образцов обращайтесь к нашей команде. Мы готовы поддержать ваш проект от прототипа до серийного производства с полной отслеживаемостью материалов и гарантией качества.
