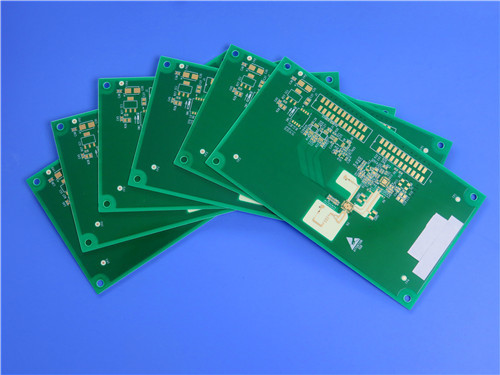

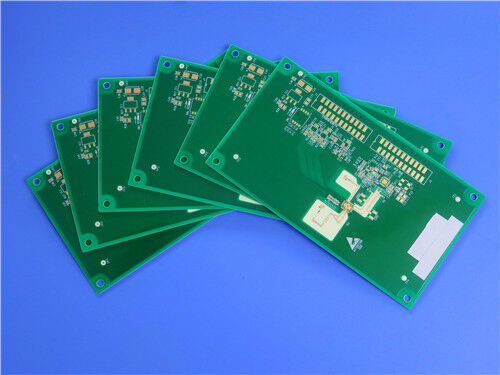

Гибридное решение для высокочастотных печатных плат RO4003C + S1000-2M 8-слойная индивидуальная плата
Вопрос: Что такое гибридное решение для печатных пластин и чего оно достигает?
Ответ: Этот раствор сочетает в себе Rogers RO4003C (высокочастотный углеводородный керамический ламинат) с S1000-2M (высокопроизводительный материал типа FR-4 from от Shengyi) в одном 8-слойном гибридном стекле.В верхнем и нижнем слоях используется 0.203mm RO4003C для оптимальной целостности радиочастотного сигнала, в то время как внутреннее ядро использует S1000-2M для экономически эффективного, надежного многослойного маршрутизации.
Сравнительный продукт определяется как:
- 8 слоев, толщина 1,6 мм
- Внешние слои: 1 унция меди. Внутренние слои: 0,5 унции / 1 унция (смешанные)
- Поверхностная отделка: ENIG (Золото погружения)
- Слепые проемы: L1L2 и L7L8
- Противопоказания, заполненные смолой: 0,2 мм, 0,25 мм, 0,35 мм
- Зеленая сварная маска, белый шелкоплот, панель 273 мм × 185 мм
Этот гибридный дизайн обеспечивает высокочастотную производительность там, где это важно (внешние слои) и экономически эффективное, высокоплотное маршрутизацию внутри - идеально подходит для радиочастотных фронт-эндов, малых ячеек 5G и радарных модулей.
Ключевые выводы
| |
Ключевые моменты |
Описание |
| ① |
Гибридное сборка |
Комбинирует Rogers RO4003C (RF-grade) и Shengyi S1000-2M (high-Tg FR-4) в одной плате balancing performance and cost. |
| ② |
Внешние слои, оптимизированные для радиочастотного обмена |
Верхний и нижний слои RO4003C обеспечивают низкий Dk (3,38±0,05) и низкий Df (0,0027 @ 10GHz) для чистого запуска и прекращения сигнала. |
| ③ |
Высокотепловое ядро |
Ядро S1000-2M предлагает Tg = 185°C (DMA), Td = 355°C и отличную надежность CAF / IST, идеально подходящую для внутреннего маршрутизации с высоким количеством слоев. |
| ④ |
Усовершенствованные возможности HDI |
Поддерживает слепые проходы (L1L2, L7L8) и проходы с смолой (0,2/0,25/0,35 мм), позволяющие контролировать плотность BGA и импеданс. |
| ⑤ |
Совместима с RoHS и свинцовой безопасностью |
Оба материала полностью совместимы с бессвинцовыми процессами сборки (пик повторного потока > 260 °C). |
| ⑥ |
Доказанная надежность |
S1000-2M прошел IST >2000 циклов, CAF >1000 часов, и 6× 260°C рефлюо обеспечивая долгосрочную полевую производительность. |

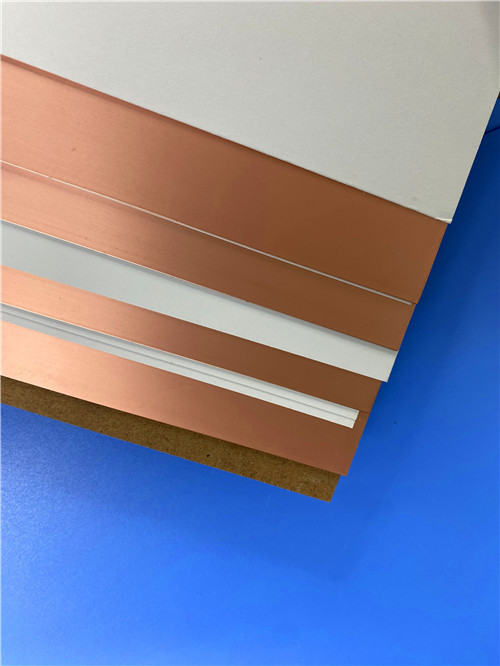

1. Обзор материалов RO4003C (Роджерс)
RO4003C - это углеводородный керамический ламинат от Rogers Corporation, специально разработанный для высокочастотных RF / микроволновых приложений.Он преодолевает разрыв в производительности между материалами на основе PTFE и стандартным FR-4, предлагая:
Низкий и устойчивый Dk ± 3,38 ± 0,05 (процесс) / 3,55 (конструкция) от 8 ± 40 ГГц
Коэффициент низкой диссипации 0,0027 @ 10 ГГц, 0,0021 @ 2,5 ГГц
Очень низкий температурный коэффициент Dk +40 ppm/°C (стабильный при температуре от -50°C до 150°C)
Высокая Tg > 280°C (TMA) и Td = 425°C exceptional thermal robustness
Низкий Z-оси CTE ~ 46 ppm/°C обеспечивает надежные покрытые через отверстия
Совместимость с процессом FR-4
Ключевые электрические свойства (RO4003C):
| Недвижимость |
Стоимость |
Состояние |
| Диэлектрическая постоянная (процесс Dk) |
3.38 ± 0.05 |
10 ГГц / 23°С |
| Диэлектрическая постоянная (проект Dk) |
3.55 |
8 ̊40 ГГц |
| Фактор рассеивания (Df) |
0.0027 / 0.0021 |
10 ГГц / 2,5 ГГц |
| Tεr (тепловой коэффициент Dk) |
+40 ppm/°C |
-50°C до 150°C |
| Сопротивляемость объема |
10,7 × 1010 МΩ·см |
КОНД А |
| Сопротивляемость поверхности |
4.2 × 109 МΩ |
КОНД А |
| Электрическая сила |
31.2 кВ/мм (780 В/мл) |
0.51 мм |
| Поглощение влаги |
00,06% |
48 часов погружения @50°C |
Механические и тепловые (RO4003C):
| Недвижимость |
X / Y / Z |
Стоимость |
| Модуль тяги |
X / Y |
19,650 / 19,450 MPa (2,850 / 2,821 ksi) |
| Прочность на растяжение |
X / Y |
139 / 100 MPa (20,2 / 14,5 ksi) |
| Сила изгиба |
– |
276 МПа (40 кпси) |
| КТЭ |
X / Y / Z |
11 / 14 / 46 ppm/°C (-55 - 288°C) |
| Tg (TMA) |
– |
> 280°C |
| Td (TGA) |
– |
425°С |
| Теплопроводность |
– |
0.71 W/m·K |
| Прочность кожуры меди |
– |
10,05 Н/мм (6,0 ПЛИ) |
Стандартные толщины доступны: 0,008 " (0,203 мм), 0,012", 0,016", 0,020", 0,032", 0,060" наш дизайн использует 0,203 мм (8 миллиметров) для внешних слоев.
Приложения: автомобильные радары (77 ГГц), антенны 5G mmWave, радиостанции точка-точка, спутниковые связи, испытательное и измерительное оборудование.
2. Обзор материалов S1000-2M (Шэньцзы)
S1000-2M - это высокопроизводительный ламинат высокой Tg типа FR-4 от Shengyi Technology, предназначенный для многослойных пластин, требующих отличной тепловой надежности и устойчивости к CAF. Он широко используется в:
Сверхслойные фоновые панели и серверные панели
Автомобильная и промышленная электроника
Оборудование базовой станции
Любое применение, требующее совместимости и долгосрочной надежности сварки без свинца
Ключевые свойства (S1000-2M):
| Недвижимость |
Состояние |
Спецификация |
Типичная стоимость |
| Tg (DMA) |
– |
≥ 180°С |
185°C |
| Td (5% потери веса) |
– |
≥ 340°C |
355°C |
| CTE (ось Z, пред-Tg) |
– |
≤ 60 ppm/°C |
41 ppm/°C |
| CTE (ось Z, после Tg) |
– |
≤ 300 ppm/°C |
208 ppm/°C |
| CTE (ось Z, 50°260°C) |
– |
≤ 3,0% |
2.40% |
| T260 / T288 / T300 |
TMA |
≥30 / ≥5 / ≥2 мин |
60 / 30 / 15 минут |
| Тепловое напряжение (288°C) |
– |
> 10 лет, без делам |
>100, без делам |
| Прочность очистки (1 унция) |
288°C/10s |
≥ 1,05 Н/мм |
1.3 Н/мм |
| Поглощение воды |
D-24/23 |
≤ 0,5% |
00,08%. |
| CTI (Сравнительный индекс отслеживания) |
IEC60112 |
PLC3 (175 ∼ 250 В) |
PLC3 (200 В) |
| Сопротивляемость объема |
После влаги / E-24/125 |
≥106 / ≥103 МΩ·см |
6.79×107 / 2.19×108 |
| Сопротивляемость поверхности |
После влаги / E-24/125 |
≥104 / ≥103 МΩ |
3.16×106 / 2.24×107 |
| Диэлектрическая постоянная (Dk) |
@ 1 ГГц / @ 1 МГц |
¥ / ≤5.4 |
4.6 / 4.9 |
| Фактор рассеивания (Df) |
@ 1 ГГц / @ 1 МГц |
¥ / ≤0.035 |
0.018 / 0.015 |
| Возгораемость |
UL94 |
V-0 |
V-0 |
Проверка надежности (S1000-2M):
24-слойная доска (0,13 мм ядро, 4,0 мм общей толщины, 0,35 мм мин отверстие, соотношение сторон 11.5≈ прошел 5× 260°C безсвинцовый обратный поток.
IST (Interconnect Stress Test)
Прошло испытание CAF (Conductive Anodic Filament) с 20-слойным помещением между 16 и 20 миллиметрами, > 1000 часов при температуре 65 °C/87% RH/100V DC.

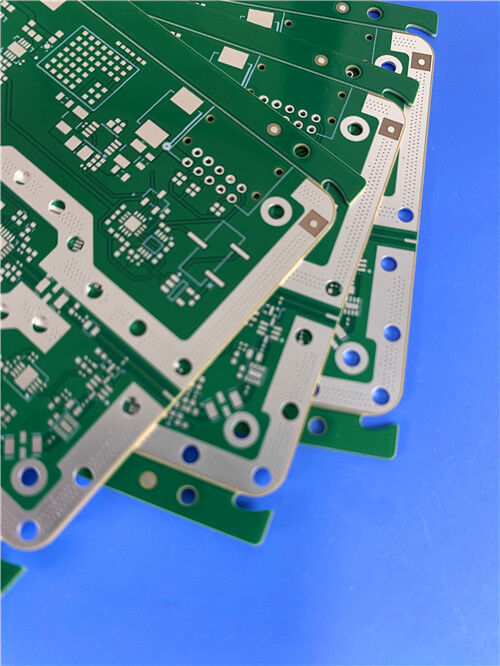

3. Заказные печатные платформы ∙ 8-слойный гибридный набор
Эта доска представляет нашу способность объединять разные материалы в единую высоконадежную печатную плату с передовыми функциями HDI.
Основные спецификации
| Положение |
Спецификация |
| Количество слоев |
8 слоев |
| Тип сборки |
Гибрид |
| Толщина готовой доски |
1.6 мм |
| Внешний слой меди |
1 унция (как верхний, так и нижний) |
| Внутренний слой меди |
Смешанные 0.5 унций / 1 унции (проектированы в соответствии с требованиями к сигналу / мощности) |
| Поверхностная отделка |
ENIG (Золото погружения) - отлично подходит для деталей с тонким звучанием и для соединения проводов |
| Маска сварщика / Легенда |
Зеленая сварная маска / белый шелкоплот (обе стороны) |
| Размер панели |
273 мм × 185 мм (1 шт., включая границы изготовления) |
Усовершенствованные функции HDI и VIA
| Особенность |
Подробности |
Преимущества |
| Слепые пути |
L1L2, L7L8 |
Устраняет эффект на RF слоях; улучшает целостность сигнала |
| Виасы с смолой |
0Диаметры 0,2 мм, 0,25 мм, 0,35 мм |
Предоставляет плоские, сжимаемые поверхности; позволяет проектировать через панель для маршрутизации BGA |
| Смешанные весы из меди |
0.5 унций внутренней / 1 унции внешней |
Оптимизирует управление импедансом (внутренний) и мощностью тока (внешний) |
| Гибридные материалы |

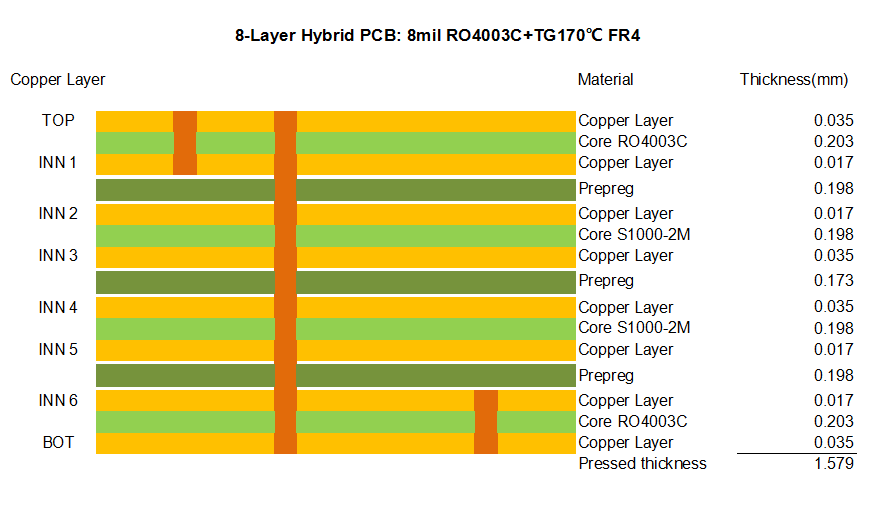

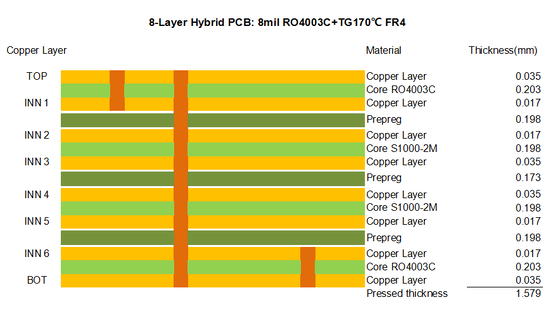

RO4003C + S1000-2M с совместимой препрег |
Балансирует эффективность радиочастотного излучения и механическую прочность по всей линии |
Гибридное сборка
Эта конфигурация гарантирует, что критические радиочастотные пути полностью находятся в пределах RO4003C, в то время как большинство цифровых и энергетических слоев используют S1000-2M, что дает вам лучшее из обоих миров.
Сравнительная таблица: RO4003C против S1000-2M против типичного FR-4
| Параметр |
RO4003C (Роджерс) |
S1000-2M (Шэньцзы) |
Стандарт FR-4 (высокая Tg) |
| Dk @ 1 ГГц / 10 ГГц |
3.38 (10 ГГц) / 3.55 (8 ¢ 40 ГГц) |
~4,6 (1 ГГц) / |
- 4,2 ≈ 4.5 |
| Df @ 10GHz / 1GHz |
0.0027 (10 ГГц) |
0.018 (1 ГГц) |
0.015 ¢ 0.020 |
| Tg (DMA/TMA) |
> 280°C (TMA) |
185°C (DMA) |
~170~180°C |
| Td (TGA) |
425°С |
355°C |
~340°C |
| Ось CTE Z (до/после Tg) |
~ 46 ppm/°C |
41 / 208 ppm/°C |
~ 50 ¢ 70 / 250 ¢ 350 |
| Теплопроводность |
0.71 W/m·K |
– |
~ 0,3 ‰ 0.5 |
| Поглощение влаги |
00,06% |
00,08%. |
~ 0,3 ≈ 0,5% |
| Совместимость процессов |
Совместимость FR-4 |
Стандарт FR-4 |
Стандарт FR-4 |
| Основное применение |
RF/mmWave передний конец |
Цифровой/задней планы с высоким количеством слоев |
Общий цифровой |
| Относительные затраты |
Выше |
Средний |
Низкий |
Области применения, в которых превосходит этот гибридный ПХБ
- 5G малые ячейки / базовые станции
- Автомобильный радар (76 ∼ 81 ГГц)
- Антенны фазового массива
- Аэрокосмическая и оборонная промышленность
- Высокоскоростные цифровые + RF модули
Вопрос 1: Почему вы выбрали гибридный набор вместо всего RO4003C?
О: оптимизация затрат. RO4003C значительно дороже, чем материалы типа FR-4. Используя RO4003C только на внешних слоях, где важна производительность RF, и S1000-2M для внутренних слоев,Мы уменьшаем стоимость материала при сохранении критической RF производительности.
Вопрос 2: Совместимы ли RO4003C и S1000-2M с точки зрения ламинирования?
О: Да. Оба материала являются термоустойчивыми системами, совместимыми со стандартными циклами ламинирования FR-4. Мы используем переходные слои препрег для обеспечения надежной связки между различными основными материалами.
Вопрос 3: Можете ли вы поддерживать импедантно-контролируемые конструкции на этой гибридной плате?
Мы можем рассчитать и контролировать дифференциальные/однокончательные импедансы как на слоях RO4003C, так и S1000-2M на основе ваших требований к сборке и геометрии следов.
Вопрос 4: Какой минимальный диаметр вы можете пробурить и заполнить?
A: Мы поддерживаем механическое бурение до 0,15 мм и наполнение смолой для проходов размером до 0,2 мм (как указано в этой конструкции: 0.2, 0.25, 0,35 мм).
Вопрос 5: Подходит ли ENIG (Immersion Gold) для применения в радиочастотном диапазоне?
ENIG обеспечивает плоскую, сжимаемую поверхность и хорошую коррозионную устойчивость.но ENIG широко принят для большинства радиочастотных конструкций до 40 ГГц.
Вопрос 6: Сколько времени требуется для создания гибридной 8-слойной доски?
О: Типичное время производства прототипа составляет 10-15 рабочих дней для этой сборки с слепыми виасами и смолой.
Вопрос 7: Вы оказываете помощь в разработке стека?
Ответ: Да. Наша инженерная команда может помочь вам определить наделение слоев, рассчитать импеданс и оптимизировать гибридный стек-ап для изготовления и целостности сигнала.
Вопрос 8: Каковы условия хранения препрег S1000-2M?
A: Краткосрочный (<3 месяца): <23°C, <50% RH. Долгосрочный (до 6 месяцев): 5°C. Всегда хранить в влагостойком материале и избегать ультрафиолетового/сильного света.
Вопрос 9: Можете ли вы построить эту доску с фольгой LoPro на RO4003C для снижения потерь?
Ответ: Да. Rogers предлагает RO4003C с фольгой LoPro® (с обратной обработкой) для уменьшения потерь вставки. Пожалуйста, укажите это требование в вашем запросе.
Вопрос 10: Соответствует ли эта конструкция стандартам IPC?
О: Да. RO4003C соответствует стандарту IPC-4103/10, а S1000-2M соответствует применимым спецификациям IPC-4101.
