RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Место происхождения: | Китай |
Фирменное наименование: | Bicheng Technologies Limited |
Сертификация: | UL |
Номер модели: | BIC-178-V8.1 |
Количество мин заказа: | 1 |
---|---|
Цена: | USD9.99-99.99 Per Piece |
Упаковывая детали: | Вакуум |
Время доставки: | 7 рабочих дней |
Условия оплаты: | T/T, PayPal |
Поставка способности: | 45000 частей в месяц |
Стеклянная эпоксидная смола: | РФ-45 | Окончательная высота печатной платы: | 0,8 мм ±0,1 мм |
---|---|---|---|
Окончательная фольга внешняя: | 1,0 унции | Чистота поверхности: | Иммерсионное серебро |
Цвет паяльной маски: | Синий | Цвет легенды компонента: | Белый |
Количество слоев: | 2 | Тест: | 100% электрические испытания перед отправкой |

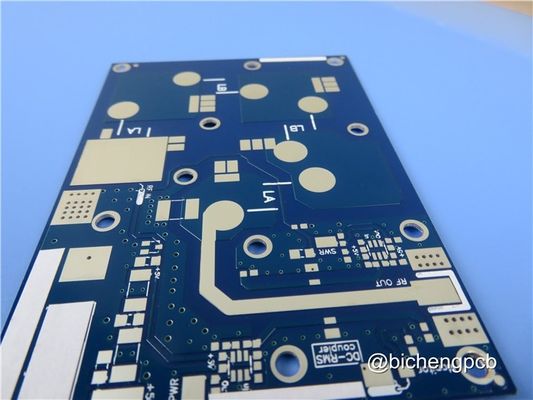

30 мил РФ-45 Высокочастотная печатная платасСинийИммерсионное покрытие паяльной маскойСеребро на колодках
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Краткое введение
Этот тип печатной платы RF с иммерсионным серебром изготовлен из одного из материалов семейства Taconic ORCER: RF-45.Печатная плата представляет собой двухслойную медь толщиной 1 унцию.Паяльная маска и наложение шелкографии находятся только на верхнем слое.Нижний слой полностью открыт, покрыт иммерсионным серебром в качестве экрана.Толщина 0,8 мм, 50 плат упакованы в вакуумную упаковку для транспортировки.
Технические характеристики печатной платы
РАЗМЕР ПХД | 70 х 55 мм = 1 шт. |
ТИП ПЛАТЫ | Двухсторонняя печатная плата |
Количество слоев | 2 слоя |
Компоненты для поверхностного монтажа | ДА |
Компоненты сквозного отверстия | НЕТ |
НАКЛАДКА СЛОЯ | медь ------- 17 мкм (0,5 унции) + пластина ВЕРХНИЙ слой |
РФ-45 0,787мм | |
медь ------- 17 мкм (0,5 унции) + пластина BOT Layer | |
ТЕХНОЛОГИИ | |
Минимум трассировки и пространства: | 4,0 мил / 5,0 мил |
Минимальные / максимальные отверстия: | 0,4 мм / 6,0 мм |
Количество различных отверстий: | 1 |
Количество отверстий: | 3 |
Количество фрезерованных пазов: | 1 |
Количество внутренних вырезов: | нет |
Контроль импеданса: | нет |
Количество золотых пальцев: | 0 |
МАТЕРИАЛ ПЛАТЫ | |
Стеклянная эпоксидная смола: | РФ-45 |
Окончательная внешняя фольга: | 1,0 унция |
Окончательная внутренняя фольга: | Н/Д |
Окончательная высота печатной платы: | 0,8 мм ±0,1 |
ПОКРЫТИЕ И ПОКРЫТИЕ | |
Чистота поверхности | Иммерсионное серебро, 39% |
Паяльная маска применяется к: | Верхний слой |
Цвет паяльной маски: | Синий |
Тип паяльной маски: | Гуаншунь |
КОНТУР/РЕЗКА | Маршрутизация |
МАРКИРОВКА | |
Сторона легенды компонента | Верхний слой |
Цвет легенды компонента | Белый |
Название производителя или логотип: | Н/Д |
С ПОМОЩЬЮ | Сквозное отверстие с покрытием (PTH), минимальный размер 0,4 мм. |
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ | 94В-0 |
ДОПУСК РАЗМЕРА | |
Габаритный размер: | 0,0059 дюйма |
Покрытие платы: | 0,0029 дюйма |
Допуск сверла: | 0,002 дюйма |
ТЕСТ | 100% электрические испытания перед отправкой |
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ | файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
ЗОНА ОБСЛУЖИВАНИЯ | Во всем мире, глобально. |
Другие доступные РФпечатная плата Мматериальный
FR-4 Tg>135, High Tg>170 FR-4 (С1000-2М, ТУ-872 СЛК, ТУ-768, ИТ-180А и др.)
Роджерс RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 и т.д.
Rogers RT/дуроид 5880, РТ/дуроид 5870, РТ/дуроид 6002, РТ/дуроид 6010, РТ/дуроид 6035HTC и т. д.
Rogers TMM4, TMM10, TMM13i, Kappa 438 и т. д.
ПТФЭ F4B ДК2.2, ДК2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-45, TRF -45 и т.д.
AD450, AD600, AD1000, TC350 и т. Д.
Печатная плата с металлическим сердечником, материал 1W/MK-3W/MK
Гибкая печатная плата
Мегтрон 6 (М6) Р-5775Г
Нашпечатная платаУслуги
прототипы печатных плат
Массовое производство
Односторонняя печатная плата
Двухсторонняя печатная плата
Многослойная печатная плата до 32 слоев
Тяжелая медная печатная плата
Гибридная печатная плата
Плата управления импедансом
Через печатную плату контактной площадки
Плата с шариковой решеткой (BGA)
Слепой через печатную плату
Отверстия с зенковкой, полуотверстие, отверстие с прессовой посадкой
Быстрая доставка (QTA)
Нет минимального количества заказа (MOQ)
Доставка от двери до двери
ВОЗМОЖНОСТЬ
2500-3000 видов каждый месяц.
ЗОНА ОБСЛУЖИВАНИЯ
Северная Америка, Океания, Юго-Восточная Азия, Восточная Европа, Африка, Латинская Америка, Западная и Южная Европа, Северная Европа, Центральная и Южная Азия, Ближний Восток.
ТипичныйПриложения:
Спутниковое радио
RFID-метки
Антенны спутникового радио
RFID-антенны
GPS-антенны
Процесс производства двухслойной печатной платы PTH
Иммерсионное золото и печатная плата HASL выполняются следующим образом: (1).Резка материала --> (2).Сверление --> (3).ПТГ --> (4).Сухая пленка (контур) --> (5).Нанесение рисунка --> (6).Офорт --> (7).Паяльная маска --> (8).Шелкография --> (9).Чистота поверхности --> (10).Контур профиля --> (11).V-образная канавка --> (12).Электрический тест --> (13).Упаковка -->(14).Доставка
Мы можем предоставить вам прототипы, небольшие партии и массовое производство.Любой запрос, пожалуйста, не стесняйтесь обращаться к нам.
Контактное лицо: Miss. Sally Mao
Телефон: 86-755-27374847
Факс: 86-755-27374947
