Высокочастотный PCB RO4350B 30 mil 2 слоя с золотом погружения

Высокочастотный PCB RO4350B 30 mil 2 слоя с золотом погружения

  • Высокочастотный PCB RO4350B 30 mil 2 слоя с золотом погружения
  • Высокочастотный PCB RO4350B 30 mil 2 слоя с золотом погружения
  • Высокочастотный PCB RO4350B 30 mil 2 слоя с золотом погружения
Высокочастотный PCB RO4350B 30 mil 2 слоя с золотом погружения
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Enterprise
Сертификация: UL
Номер модели: BIC-001-V0.1
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 2.99-6.99 PER PIECE
Упаковывая детали: Вакуум
Время доставки: 10 РАБОЧИХ ДНЕЙ
Условия оплаты: T/T, западное соединение
Поставка способности: 45000 частей в месяц
контакт
Подробное описание продукта
Количество слоев: 2 Стеклянная эпоксидная смола: RO4350B 30mil (0.762mm), Tg 288℃
Окончательная фольга: 1 Oz Окончательная высота PCB: 0,8 mm ±10%
Поверхностный финиш: Micoinch 16,2%) 2 золота погружения (над никелем 100 микродюймов Цвет маски припоя: Зеленый цвет
Цвет компонентного сказания: Белый Тест: Пересылка электрического теста 100% прежняя

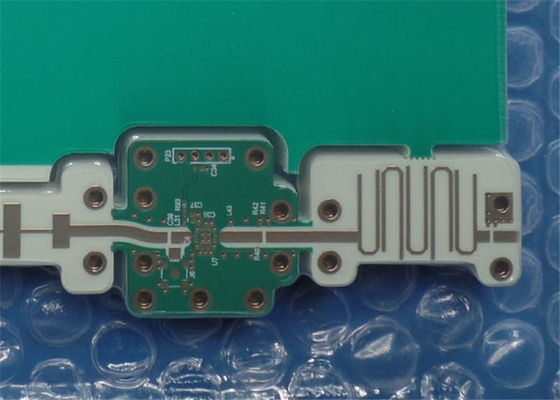

Высокочастотный PCB RO4350B 30 mil 2 слоя с золотом погружения
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание
Это тип высокочастотного PCB построенный на RO4350B для применения симметричного усилителя. Доска PCB RF 2 слоев на 0,8 mm толстый. Финиш золота погружения с маской и silkscreen припоя от Taiyo. Оно изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 10 доск упакованы для пересылки.

Особенности и преимущества
Диэлектрическая константа (DK) низка и стабилизирована, поэтому передачи сигнала хороша без промедления.
Характеристика низкой диэлектрической потери делает потерю сигнала на lower level, который делает передачу сигнала изо всего оборудования превосходный.
Деламинация медной фольги не будет причинена изменением холода и жары должных к последовательности с коэффициентом теплового расширения медной фольги.
Золото погружения имеет превосходное поверхностное planarity, особенно полезное для PCBs с пакетами BGA или даже CSP установил компоненты для уменьшения интенсивности отказов во время собрания и паять.
UL, ISO аттестовал фабрику производства PCB.
Сделайте доставку в срок держа тариф на-врем-доставки 98%.
Подходящий тариф продуктов первой продукции: >95%
Опытные люди продаж обеспечивают умелые обслуживания клиента.
Быстрый и гибкий сохранить время продукции от прототипа к стандартной продукции

Применение
Усилитель, Multicoupler, антенна, ядровая индукция командного выключателя, Combiner

Параметр и технические спецификации
РАЗМЕР PCB 193 x 192mm=1PCS
ТИП ДОСКИ
Количество слоев Двойной встал на сторону PCB, PCB 2 слоев
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ медь ------- слой 17.8um (0.5oz) +plate ВЕРХНИЙ
RO4350B 30mil (0.762mm)
медь ------- слой СРЕДСТВА 17.8um (1oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 11.97mil
Минимальные/максимальные отверстия: 0.3/2.8mm
Количество различных отверстий: 2
Количество буровых скважин: 195
Количество филированных слотов: 5
Количество внутренних вырезов: 0
Управление импеданса Никакой
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO4350B 30mil (0.762mm), Tg 288℃
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 0.8mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Micoinch 16,2%) 2 золота погружения (над никелем 100 микродюймов
Припаяйте маску для того чтобы примениться к: Верхний и нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет, NAN YA, LP-4G/G-05
Тип маски припоя: LPSM
CONTOUR/CUTTING Направляющ, фидуциальные метки
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Белизна, S-380W, Taiyo поставила.
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH), через палаточное
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.
