Двойник PCB монтажной платы RO4003C Rogers 4003 60mil 1.524mm высокочастотный встал на сторону PCB RF для WLAN

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Technologies Limited
Сертификация:	UL
Номер модели:	BIC-005-V0.43

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD 2.99-8.99 PER PIECE
Упаковывая детали:	Вакуум
Время доставки:	10 РАБОЧИХ ДНЕЙ
Условия оплаты:	T/T, западное соединение
Поставка способности:	45000 частей в месяц

контакт

Подробное описание продукта

Количество слоев:	2	Стеклянная эпоксидная смола:	RO4003C Tg280℃, er<3.48, Rogers CORP.
Окончательная фольга:	1,0 Oz	Окончательная высота PCB:	1,6 mm ±10%
Поверхностный финиш:	Золото погружения, 87%	Цвет маски припоя:	Никакой
Цвет компонентного сказания:	Никакой	Тест:	Пересылка электрического теста 100% прежняя

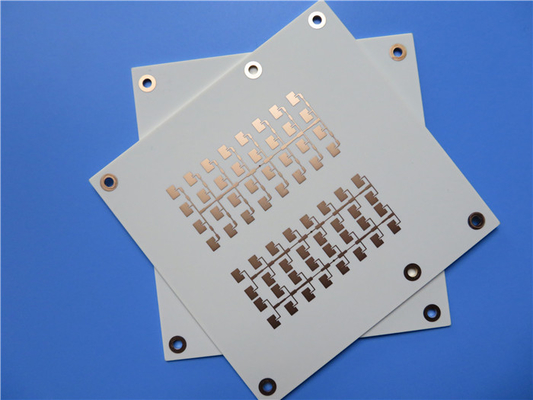

Двойник PCB монтажной платы RO4003C Rogers 4003 60mil 1.524mm высокочастотный встал на сторону PCB RF для WLAN

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Ламинаты углерода RO4003C керамические конструированы для предложения главного высокочастотного изготовления представления и цепи низкой цены. Выбор ламинатов типично доступных к дизайнерам значительно уменьшенный раз рабочий рост частот до 500 MHz и выше. Материал RO4003C обладает свойствами необходим дизайнерами цепей микроволны RF и соответствуя сетей и контролируемых передающих линий импеданса. Низкая диэлектрическая потеря позволяет материалу RO4003C быть использованным в много равочих частот применений где более высоких ограничивать пользу обычных материалов монтажной платы.

Коэффициент температуры диэлектрической константы будет среди самая низкая любого материала монтажной платы, и диэлектрическая константа стабилизирована над широким диапазоном изменения частот. Коэффициент материала RO4003C термальный расширения (CTE) снабжает несколько ключевых выгод дизайнеры PCB. Коэффициент расширения RO4003C подобен этой из меди которая позволяет материалу показать превосходную сохранность формы, свойства необходим для смешанных диэлектрических разнослоистых конструкций доск. Низкая Z-ось CTE RO4003C обеспечивает надежное покрытое качество через-отверстия, даже в строгих применениях термального удара. Материал RO4003C имеет Tg >280C поэтому свои характеристики расширения остаются стабилизированными над всем рядом PCB обрабатывая температуры.

Двойник PCB монтажной платы RO4003C Rogers 4003 60mil 1.524mm высокочастотный встал на сторону PCB RF для WLAN 0

Спецификации PCB

РАЗМЕР PCB	84 x 78mm=1PCS
ТИП ДОСКИ	PCB RF, PCB микроволны
Количество слоев	Двойник встал на сторону PCB
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- 35um (1oz) +PLATE
	RO4003C 60mil
	медь ------- 35um (1oz) +PLATE
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	10mil/12mil
Минимальные/максимальные отверстия:	0.3/2.3mm
Количество различных отверстий:	4
Количество буровых скважин:	155
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса	НЕТ
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO4003C 60mil, Tg 288℃
Окончательная фольга внешняя:	1.5oz
Окончательная фольга внутренняя:	0oz
Окончательная высота PCB:	1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Electroless никель над золотом погружения (ENIG) (2 никель µ µ» сверх 100»)
Припаяйте маску для того чтобы примениться к:	никакая маска припоя reqruied
Цвет маски припоя:	никакая маска припоя не требовала
Тип маски припоя:	никакая маска припоя reqruied
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	никакой silkscreen не требовал
Цвет компонентного сказания	никакой silkscreen не требовал
Имя или логотип изготовителя:	никакой silkscreen не требовал
ЧЕРЕЗ	Покрытый через отверстие (PTH)
ОЦЕНКА FLAMIBILITY	N/A
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Типичные применения следующим образом:

Автомобильные радиолокатор и датчики

Клетчатые антенны базовой станции

Сразу спутники передачи

Малошумный блок

Усилители силы

RFID

Двойник PCB монтажной платы RO4003C Rogers 4003 60mil 1.524mm высокочастотный встал на сторону PCB RF для WLAN 1

Технические спецификации Rogers 4003C (RO4003C)

Значение RO4003C типичное
Свойство	RO4003C	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	3.38±0.05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 зажало Stripline
Диэлектрическая константа, εDesign	3,55	Z		8 до 40 GHz	Метод длины дифференциального участка
Диссипация Factortan, δ	0,0027 0,0021	Z		10 GHz/23℃ 2,5 GHz/23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	+40	Z	ppm/℃	-50℃to 150℃	IPC-TM-650 2.5.5.5
Резистивность тома	1,7 x 1010		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Поверхностная резистивность	4,2 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Электрическая прочность	31.2(780)	Z	Kv/mm (v/mil)	0.51mm (0,020")	IPC-TM-650 2.5.6.2
Растяжимый модуль	19 650 (2 850) 19 450 (2 821)	X Y	MPa (ksi)	RT	ASTM D 638
Прочность на растяжение	139 (20,2) 100 (14,5)	X Y	MPa (ksi)	RT	ASTM D 638
Flexural прочность	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Сохранность формы	<0>	X, Y	mm/m (mil/дюйм)	после etch+E2/150℃	IPC-TM-650 2.4.39A
Коэффициент теплового расширения	11 14 46	X Y Z	ppm/℃	-55℃to288℃	IPC-TM-650 2.4.41
Tg	>280		℃ TMA		IPC-TM-650 2.4.24.3
Td	425		℃ TGA		ASTM D 3850
Термальная проводимость	0,71		W/M/oK	80℃	ASTM C518
Абсорбция влаги	0,06		%	48hours погружение 0,060" температура 50℃ образца	ASTM D 570
Плотность	1,79		gm/cm3	23℃	ASTM D 792
Медная корка Stength	1,05 (6,0)		N/mm (pli)	после поплавка припоя 1 oz. Фольга EDC	IPC-TM-650 2.4.8
Воспламеняемость	N/A				UL 94
Неэтилированный процесс совместимый	Да

Двойник PCB монтажной платы RO4003C Rogers 4003 60mil 1.524mm высокочастотный встал на сторону PCB RF для WLAN 2
