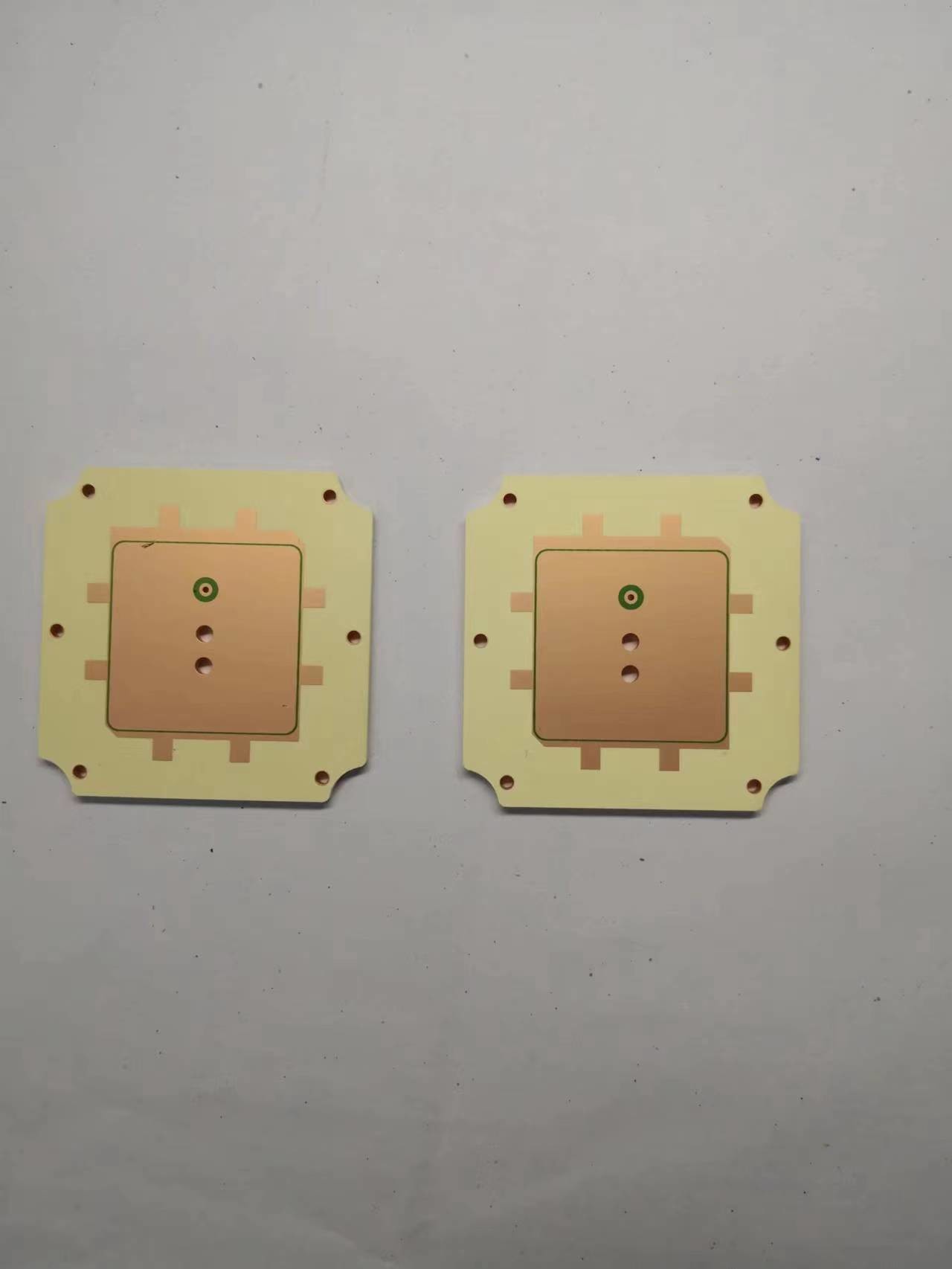

TP2000 ПКБ Оконченная толщина 10 мм Двухсторонняя 1 унция медной кубической массы с ENIG

Характер продукции

В этом динамичном мире электронных устройств выбор материала печатных плат может повлиять на успех вашего проекта.Приготовьтесь погрузиться в необычное царство материала ТП2000 ПКБ, где высокотемпературные проблемы и цели миниатюризации находят идеальное сочетание.

Материал ТП2000 для ПКБ раскрыт:

Материал TP2000 PCB сочетает в себе прочность керамической и полифениленовой эфирной смолы (PPO), открывая множество замечательных особенностей:

• Состав керамики/ППО: TP2000 использует комбинированную мощность керамической и ППО смолы, обеспечивая исключительную тепловую устойчивость, механическую устойчивость и выдающиеся электрические свойства.
• Диэлектрическая постоянная и фактор рассеивания: диэлектрическая постоянная TP2000 20 на частоте 5 ГГц обеспечивает надежную целостность сигнала, в то время как его впечатляюще низкий фактор рассеивания равен 0.002 на 5 ГГц минимизирует потерю сигнала, даже в высокочастотных приложениях.
• Тепловой коэффициент DK (TCDK): при TCDK -55 ppm/°C TP2000 поддерживает постоянные электрические характеристики в широком диапазоне температур,что делает его идеальным выбором для температурно-чувствительной среды.
• Коэффициент теплового расширения (CTE): TP2000 может похвастаться сбалансированным CTE, минимизируя механическое напряжение и смягчая такие проблемы, как искривление.и 40 ppm/°C в направлении z.

TP2000 ПКБ сборка и строительство:
Материал ТП2000 из твердых двухслойных печатных плат, обладающий как механической прочностью, так и исключительными электрическими свойствами.

Типичный набор:

• Медный слой 1: прочный слой толщиной 35 мкм (1 унция) обеспечивает долговечность и эффективную проводимость.
• TP2000 Core: Сердце печатного листа, твердое ядро толщиной 394 миллиметров (10 мм), гарантирует стабильность и надежность.
• Медный слой 2: Последний слой, также с толщиной 35 мкм (1 унция), завершает сборку, обеспечивая оптимальную производительность.

Подробности по конструкции и спецификации:
Давайте углубимся в детали конструкции ПХБ TP2000, раскрывая ключевые характеристики:

• Размеры платы: ПКБ TP2000 изготавливаются с размерами 92 мм х 350 мм, обеспечивая баланс между компактным форм-фактором и эффективными возможностями планировки цепей.
• Минимальный проход/пространство: TP2000 позволяет создавать сложные и точные маршруты с минимальной шириной прохода 8 миллиметров и минимальной шириной прохода 9 миллиметров.
• Минимальный размер отверстия: ПКБ TP2000 могут вмещать различные типы компонентов и процессы сборки, поддерживая минимальный размер отверстия 1,0 мм.
• Толщина покрытия: ПКБ TP2000 обеспечивают прочные электрические соединения и оптимальную целостность сигнала с толщиной покрытия 20 мкм.
• Поверхностная отделка: погруженная золотая отделка поверхности украшает ПКБ TP2000, обеспечивая плоскую, коррозионно-устойчивую поверхность для бесшовной сварки и крепления компонентов.
• Шелковое покрытие и сварная маска: ПХБ TP2000 обеспечивают чистый и полированный внешний вид, исключая верхний и нижний слои шелковое покрытие и сварной маски, упрощая процесс производства.
• Электрические испытания: Каждый ПКБ TP2000 проходит тщательное 100% электрическое испытание, чтобы обеспечить высочайшие стандарты качества и надежности.

TP2000 Статистика ПКБ:
Давайте погрузимся в статистику, которая определяет ПХБ TP2000:

• Компоненты: PCB TP2000 поддерживают до 33 компонентов, что отражает их универсальность и адаптивность к различным схемам.
• Платформы и проемы: ПКБ TP2000 имеют 61 платформу, в том числе 36 проходных платформ и 25 верхних SMT-платформ, а также 41 проход, что облегчает плавные взаимосвязи между слоями.
• Сети: PCB TP2000 поддерживают 4 сети, что позволяет эффективно направлять и эффективно управлять сигналом.
• Особенности и применение:

Материал ТП2000 имеет ряд характеристик, которые делают его оптимальным выбором для различных применений:

• Высокотемпературная устойчивость: TP2000 успешно работает в условиях экстремальной температуры, обладая длительным диапазоном температур от -100°C до +150°C, обеспечивая исключительную производительность и долговечность.
• Устойчивость к радиации: TP2000 устойчив к облучению, что делает его подходящим для среды, подверженной радиации, такой как аэрокосмическое и медицинское оборудование.
• Механизация: TP2000 легко обрабатывается, поддерживая различные процессы, такие как бурение, повороты, шлифование, стрижка и гравировка.
• Применения для миниатюризированных антенн: исключительные электрические свойства и механическая стабильность TP2000 делают его отличным выбором для миниатюризированных антенн.

Материал ТП2000 открывает мир возможностей для высокотемпературных и миниатюризированных приложений.предоставление инженерам и дизайнерам возможности реализовать свои идеи с уверенностью и точностью.
