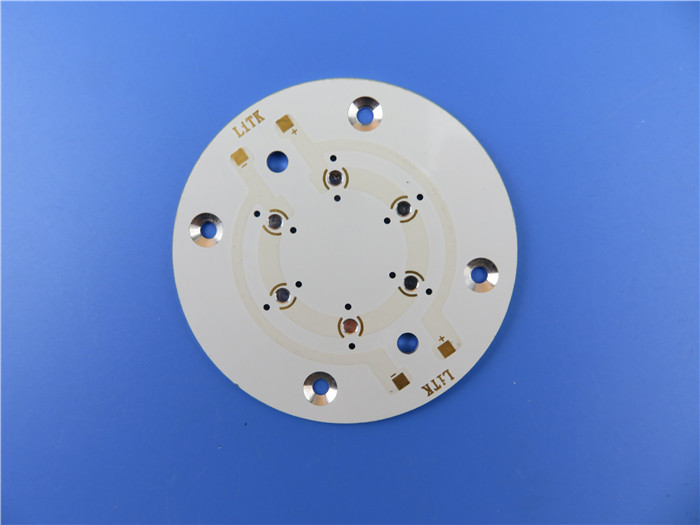

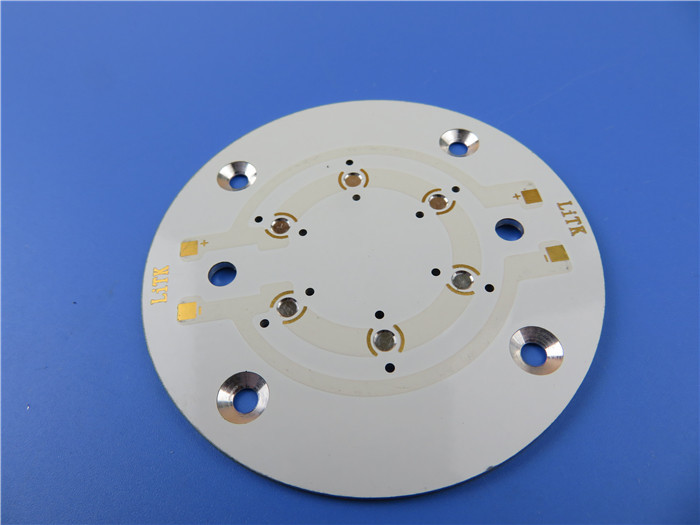

PCB ядра металла построенный на алюминиевом основании с отверстиями зенковки и золотом погружения

продукты

Недавно отгруженная радиочастотная печатная плата

PCB ядра металла построенный на алюминиевом основании с отверстиями зенковки и золотом погружения

МОК:	1
цена:	USD20~30
стандартная упаковка:	Вакуум
Срок доставки:	5-6 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

BIC-0577-V5.77

Термальная проводимость:

1W/MK диэлектрический материал, MCPCB

Окончательная высота ПКБ:

1.6мм ±0.16

Окончательный екстернал фольги:

Поверхностный финиш:

Электролесс никель над золотом погружения (ЭНИГ) (1 никель µ 100 µ» над»)

Цвет маски припоя:

Белый, PSR400 WT02

Цвет компонентного сказания:

отсутствие требуемого силкскрен

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD20~30

Упаковывая детали:

Вакуум

Время доставки:

5-6 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

Общий профиль

PCB ядра металла термальная монтажная плата управления используемая в освещать СИД что
потребности голодают охлаждая диссипация. Ядр металла может быть алюминиево (алюминиевое ядр
PCB) и медный (медный PCB ядра), даже основание утюга. Самая быстрая скорость жары
передача на меди которая конструирована в форме термоэлектрического разъединения.

Преимущества

1) Эффективное тепловыделение уменьшает рабочую температуру модуля
и увеличивает срок службы;
2) плотность мощности и надежность улучшили вверх по 10%;
3) уменьшает зависимость теплоотводов и другого оборудования (включая термальное
материалы интерфейса);
4) уменьшает том продукта;
5) уменьшает цену оборудования и собрания;
6) цепь и управляемая схема силы сочетания из оптимизирования;
7) заменяет хрупкий керамический субстрат и получает лучшую механическую стойкость;
8) уменьшает рабочую температуру оборудования;

Применения

Освещение СИД, регулятор переключателя, конвертер DC/AC, сообщение электронное
оборудование, электрический контур фильтра, оборудование автоматизации работы офиса, водитель мотора,
Регулятор мотора, автомобиль etc.

Возможность PCB ядра металла

НЕТ.	Параметр	Значение
1	Тип ядра металла	Алюминий, медь, утюг
2	Модель ядра металла	A1100, A5052, A6061, A6063, C1100
3	Поверхностный финиш	HASL, золото погружения, серебр погружения, OSP
4	Толщина поверхностной плакировки	HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5	Отсчет слоя	1-4 слои
6	Максимум размера доски	23" x 46" (584mm×1168mm)
7	Mininum размера доски	0,1969" x 0,1969" (5mm×5mm)
8	Толщина доски	0,0157" x 0,2362" (0.4-6.0mm)
9	Медная толщина	0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) к 10oz (350µm)
10	Минимальная ширина следа	5mil (0.127mm)
11	Минимальный космос	5mil (0.127mm)
12	Минимальный размер отверстия	0,0197" (0.5mm)
13	Максимальный размер отверстия	Отсутствие предела
14	Минимальные отверстия пробили	Толщина PCB <1>
14	Минимальные отверстия пробили	Thikness 1.2-3.0mm PCB: 0,0591" (1.5mm)
15	Толщина стены PTH	>20µm
16	Допуск PTH	±0.00295» (0.075mm)
17	Допуск NPTH	±0.00197» (0.05mm)
18	Отступление положения отверстия	±0.00394» (0.10mm)
19	Допуск плана	Трасса: ±0.00394» (0.1mm)
19	Допуск плана	Пробивать: ±0.00591» (0.15mm)
20	Угол V-отрезка	30°, 45°, 60°
21	размер V-отрезка	0,1969" x 47,24" (5mm×1200mm)
22	Толщина доски V-отрезка	0,0236" x 0,1181" (0.6-3mm)
23	Допуск угла V-отрезка	±5º
24	Verticality V-CUT	≤0.0059» (0.15mm)
25	Минимальные квадратные слоты пробили	Толщина PCB < 1="">
25	Минимальные квадратные слоты пробили	Толщина 1.2-3.0mm PCB: 0,0394" x 0,0394" (1,0 x 1.0mm)
26	Минимальная ПУСКОВАЯ ПЛОЩАДКА BGA	0,01378" (0.35mm)
27	Минимальная ширина моста маски припоя.	8mil (0.2032mm)
28	Минимальная толщина маски припоя	>13µm (0.013mm)
29	Сопротивление изоляции	1012ΩNormal
30	Прочность корки-	2.2N/mm
31	Поплавок припоя	260℃ 3min
32	напряжение тока E-теста	50-250V
33	Термальная проводимость	0.8-8W/M.K
34	Искривление или извив	≤0.5%
35	Воспламеняемость	FV-0
36	Минимальная высота компонентного индикатора	0,0059" (0.15mm)
37	Минимальная открытая маска припоя на пусковой площадке	0,000394" (0.01mm)
