Металлический высокочастотный ПКБ на основе алюминия на основе меди на основе РЧ ПКБ погружения золота

продукты

Недавно отгруженная радиочастотная печатная плата

Металлический высокочастотный ПКБ на основе алюминия на основе меди на основе РЧ ПКБ погружения золота

Подробная информация

Описание продукта

Подробная информация

Описание продукта

Металлические высокочастотные ПКБПКБ на основе алюминия на основе медиЗолото погружения

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

Металлический субстрат представляет собой комбинацию высокочастотных материалов на основе металла.Он покрыт медной фольгой., в то время как с другой стороны, есть покрытие или медной основы или алюминиевой основы, которая служит целям экранирования или теплоотведения.Печатная плата (PCB), изготовленная с использованием такого модифицированного материала, называется высокочастотным PCB на основе металла..

Серия высокочастотных материалов Wangling, а именно F4BM, F4BME, F4BTM, F4BTME, F4BTMS, предоставляет нам алюминиевую или медную основу.

Алюминиевые/медные субстраты серии F4BM и F4BME

Модель	Металлическая основа	Соотношение	Теплопроводность	Доступные толщины базы из меди или алюминия	Толерантность толщины металлической основы	Доступный размер
F4BM217-AL	Алюминиевая основа	2.7	180 W/mK	0.48 мм, 0,98 мм, 1,48 мм, 1,98 мм, 2,98 мм, 3,98 мм, другие толщины доступны для настройки	+0,02 мм, -0,05 мм	460 мм х 610 мм (18"x24"), 460 мм х 305 мм (18"x12")
F4BM220-AL
F4BM233-AL
F4BM245-AL
F4BM255-AL
F4BM265-AL
F4BM275-AL
F4BM294-AL
F4BM300-AL
F4BME217-AL
F4BME220-AL
F4BME233-AL
F4BME245-AL
F4BME255-AL
F4BME265-AL
F4BME275-AL
F4BME294-AL
F4BME300-AL
F4BM217-CU	Красная медная латунь	8.9	380 Вт/мК
F4BM220-CU
F4BM233-CU
F4BM245-CU
F4BM255-CU
F4BM265-CU
F4BM275-CU
F4BM294-CU
F4BM300-CU
F4BME217-CU
F4BME220-CU
F4BME233-CU
F4BME245-CU
F4BME255-CU
F4BME265-CU
F4BME275-CU
F4BME294-CU
F4BME300-CU

F4BТМи F4BTАлюминиевые/медные субстраты серии ME

Модель	Металлическая основа	Соотношение	Теплопроводность	Доступные толщины базы из меди или алюминия	Толерантность толщины металлической основы	Доступный размер
F4BTM298-AL	Алюминиевая основа	2.7	180 W/mK	0.48 мм, 0,98 мм, 1,48 мм, 1,98 мм, 2,98 мм, 3,98 мм, другие толщины доступны для настройки	+0,02 мм, -0,05 мм	460 мм х 610 мм (18"x24"), 460 мм х 305 мм (18"x12")
F4BTM300-AL
F4BTM320-AL
F4BTM350-AL
F4BTME298-AL
F4BTME300-AL
F4BTME320-AL
F4BTME350-AL
F4BTM298-CU	Красная медная латунь	8.9	380 Вт/мК
F4BTM300-CU
F4BTM320-CU
F4BTM350-CU
F4BTME298-CU
F4BTME300-CU
F4BTME320-CU
F4BTME350-CU

F4BСубстраты из алюминия/мед серии TMS

Модель	Металлическая основа	Соотношение	Теплопроводность	Доступные толщины базы из меди или алюминия	Толерантность толщины металлической основы	Доступный размер
F4BTMS220-AL	Алюминиевая основа	2.7	180 W/mK	0.48 мм, 0,98 мм, 1,48 мм, 1,98 мм, 2,98 мм, 3,98 мм, другие толщины доступны для настройки	+0,02 мм, -0,05 мм	460 мм х 610 мм (18"x24"), 460 мм х 305 мм (18"x12")
F4BTMS233-AL
F4BTMS255-AL
F4BTMS265-AL
F4BTMS294-AL
F4BTMS300-AL
F4BTMS350-AL
F4BTMS430-AL
F4BTMS450-AL
F4BTMS615-AL
F4BTMS1000-AL
F4BTMS220-CU	Красная медная латунь	8.9	380 Вт/мК
F4BTMS233-CU
F4BTMS255-CU
F4BTMS265-CU
F4BTMS294-CU
F4BTMS300-CU
F4BTMS350-CU
F4BTMS430-CU
F4BTMS450-CU
F4BTMS615-CU
F4BTMS1000-CU

Наши возможности PCB (F4B **-AL, F4B **-CU)

ПКБ-материал:	ПТФЕ, сверхтонкие и сверхтонкие стекловолокна, керамика.
F4B Алюминиевая / медная основа	F4B	DK (10 ГГц)	DF (10 ГГц)
	F4BM**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BME**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-AL	2.94 -10.2	0.0009-0.0022
	F4BM**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BME**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-CU	2.94 -10.2	0.0009-0.0022
Количество слоев:	Односторонний / однослойный
Вес меди:	1 унция (35 мкм), 2 унции (70 мкм)
Диэлектрическая толщина	00,09 мм (3,5 миллиметра), 0,127 мм (5 миллиметра), 0,254 мм ((10 миллиметра),0.508мм ((20мм), 0.635мм ((25мм), 0.762мм ((30мм), 0.787мм ((31мм), 1.016мм ((40мм), 1.27мм ((50мм), 1.5мм ((59мм), 1.524мм ((60мм), 1.575мм ((62мм), 2.03мм ((80мм), 2.54мм ((100мм), 3.175мм ((125мм), 4.6 мм ((160мм), 5,08 мм ((200мм), 6,35 мм ((250мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

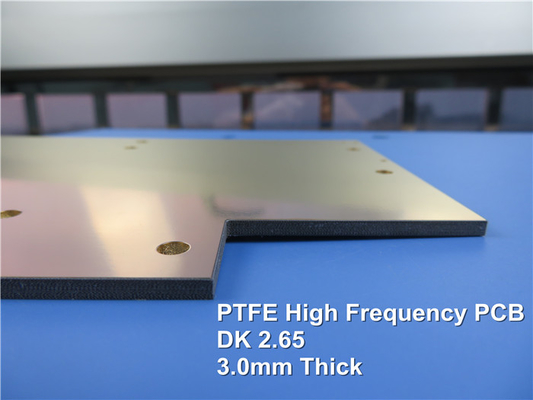

Металлический высокочастотный ПКБ на основе алюминия на основе меди на основе РЧ ПКБ погружения золота 0
