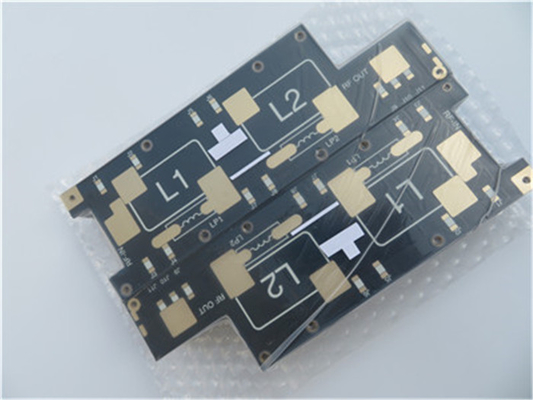

F4BTMS615 PCB высокой частоты 1,6 мм DK6.15 F4B субстрат с погружением золота

продукты

Недавно отгруженная радиочастотная печатная плата

F4BTMS615 PCB высокой частоты 1,6 мм DK6.15 F4B субстрат с погружением золота

Подробная информация

Описание продукта

Подробная информация

Описание продукта

F4BTMS615Высокочастотные печатные платы 1,6 ммDK6.15 F4B СубстратС погружением в золото

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

Эта печатная плата (PCB) разработана как двусторонняя плата с двумя слоями меди, имеет компактный размер 171 мм х 58 мм. Она поддерживает поверхностные компоненты на верхней стороне.Слой набор состоит из верхнего слоя с 35 мкм (1 унция) меди, начиная с полуунции покрытияЭтот печатный лист использует маску с погружением в золото и черную сварную маску, нанесенную на верхнюю сторону.

Более подробная информация приведена в таблице ниже.

Размер ПКБ	171 х 58 мм = 1 PCS
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 35 мм ((0,5 унций + пластина) верхний слой
	F4BTMS615 - 1,524 мм
	медь ------- 35 мм ((0,5 унций + пластина) BOT слой
Технологии
Минимальные следы и пространство:	7 мл / 6 мл
Минимальные / максимальные отверстия:	0.5 мм / 1,5 мм
Количество различных отверстий:	5
Количество отверстий:	27
Количество измельченных слотов:	0
Количество внутренних отрезков:	0
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	F4BTMS615 Dk6.15
Окончательная фольга внешняя:	1 унция
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	10,6 мм ± 10%
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения
Маска для сварки применяется:	Сверху, черный.
Цвет маски для сварки:	- Нет.
Тип паяльной маски:	- Нет.
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Сверху
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	Плотное отверстие (PTH), минимальный размер 0,5 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

F4BTMS615 PCB высокой частоты 1,6 мм DK6.15 F4B субстрат с погружением золота 0

F4BTMSВысокая частотаМатериал

Серия F4BTMS является обновленной версией серии F4BTM. На ее основе были достигнуты значительные технологические достижения в области формулировки материалов и производственных процессов.Материал теперь включает в себя большое количество керамики и использует сверхтонкие и сверхтонкие стекловолоконные тканиЭти улучшения значительно улучшили производительность материала, что привело к более широкому диапазону диэлектрических констант.способный заменить аналогичные иностранные продукты.

Включая небольшое количество сверхтонкой и сверхтонкой арматуры из стекловолокна, а также значительную и равномерную смесь специальной нанокерамики и политетрафторуроэтиленовой смолы,эффект стекловолокна при распространении электромагнитных волн минимизируется, уменьшая диэлектрические потери и повышая размерную стабильность. Материал демонстрирует сниженную анизотропию в направлении X/Y/Z, что позволяет использовать более высокую частоту, повышает электрическую прочность,и улучшенная теплопроводностьМатериал также обладает отличным низким коэффициентом теплового расширения и стабильными диэлектрическими температурными характеристиками.

Серия F4BTMS поставляется в стандартном исполнении с RTF медной фольгой с низкой шероховатостью, которая не только уменьшает потерю проводников, но и обеспечивает отличную прочность очистки.Он может быть соединен с вариантами на базе меди или алюминия.

Особенности

1Минимальная постоянная толерантность диэлектрики и отличная консистенция от партии к партии.

Чрезвычайно низкие диэлектрические потери.
Стабильная диэлектрическая постоянная и низкие потери в частотах до 40 ГГц, отвечающие требованиям фазочувствительных приложений.
Отличный температурный коэффициент диэлектрической константы и диэлектрической потери, поддерживающий частоту и стабильность фаз в диапазоне от -55°C до 150°C.
Отличная устойчивость к излучению, сохраняющая стабильные диэлектрические и физические свойства даже после воздействия облучения.
Низкая производительность выброса газов, отвечающая требованиям вакуумного выброса газов для аэрокосмических приложений.
Минимальные коэффициенты теплового расширения в направлении X/Y/Z, обеспечивающие стабильность измерений и надежные медные соединения с отверстиями.
Улучшенная теплопроводность, подходящая для высокопроизводительных приложений.
Отличная размерная стабильность.
Низкое поглощение воды.

Файл с данными(F4BTMS))

Технические параметры продукта			Модели продукции и таблица данных
Характеристики продукта	Условия испытания	Единица	F4BTMS220	F4BTMS233	F4BTMS255	F4BTMS265	F4BTMS294	F4BTMS300	F4BTMS350	F4BTMS430	F4BTMS450	F4BTMS615	F4BTMS1000
Диэлектрическая постоянная (типичная)	10 ГГц	/	2.2	2.33	2.55	2.65	2.94	3.00	3.50	4.30	4.50	6.15	10.20
Диэлектрическая постоянная толерантность	/	/	±0.02	±0.03	±0.04	±0.04	±0.04	±0.04	±0.05	±0.09	±0.09	±0.12	±0.2
Диэлектрическая постоянная (проект)	10 ГГц	/	2.2	2.33	2.55	2.65	2.94	3.0	3.50	4.3	4.5	6.15	10.2
Тангенс потери (типичный)	10 ГГц	/	0.0009	0.0010	0.0012	0.0012	0.0012	0.0013	0.0016	0.0015	0.0015	0.0020	0.0020
	20 ГГц	/	0.0010	0.0011	0.0013	0.0014	0.0014	0.0015	0.0019	0.0019	0.0019	0.0023	0.0023
	40 ГГц	/	0.0013	0.0015	0.0016	0.0018	0.0018	0.0019	0.0024	0.0024	0.0024	/	/
Диэлектрический постоянный температурный коэффициент	-55°С до 150°С	PPM/°C	-130	-122	-92	- 88	- 20	- 20	- 39	-60	-58	-96	-320
Прочность очистки	1 ОЗ RTF меди	Н/мм	>2.4	>2.4	>1.8	>1.8	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2
Сопротивляемость объема	Стандартное состояние	MΩ.cm	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8
Сопротивляемость поверхности	Стандартное состояние	MΩ	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8
Электрическая прочность (направление Z)	5 КВт, 500 В/с	КВ/мм	>26	> 30	>32	> 34	> 40	> 40	> 42	> 44	>45	> 48	>23
Напряжение отключения (XY направление)	5 КВт, 500 В/с	КВ	>35	>38	> 40	> 42	> 48	> 52	> 55	> 52	> 54	> 55	> 42
Коэффициент теплового расширения (X, Y направления)	-55°C до 288°C	ppm/oC	40, 50	35, 40	15, 20	15, 20	10, 12	10, 11	10, 12	13, 12	12, 12	10, 12	16, 18
Коэффициент теплового расширения (направление Z)	-55°C до 288°C	ppm/oC	290	220	80	72	22	22	20	47	45	40	32
Тепловое напряжение	260°C, 10 с,3 раза	/	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды	20±2°C, 24 часа	%	0.02	0.02	0.025	0.025	0.02	0.025	0.03	0.08	0.08	0.1	0.03
Плотность	Температура в помещении	g/cm3	2.18	2.22	2.26	2.26	2.25	2.28	2.3	2.51	2.53	2.75	3.2
Долгосрочная рабочая температура	Высоко-низкотемпературная камера	°C	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260
Теплопроводность	Направление Z	W/(M.K)	0.26	0.28	0.31	0.36	0.58	0.58	0.6	0.63	0.64	0.67	0.81
Возгораемость	/	UL-94	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0
Состав материала	/	/	PTFE, сверхтонкое и сверхтонкое (кварцевое) стекловолокно.		ПТФЕ, сверхтонкие и сверхтонкие стекловолокна, керамика.

НашПропускная способность ПХБ (F4BTMS)

ПКБ-материал:	ПТФЕ, сверхтонкие и сверхтонкие стекловолокна, керамика.
Назначение (F4BTMS)	F4BTMS	DK (10 ГГц)	DF (10 ГГц)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	40,3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина	00,09 мм (3,5 миллиметра), 0,127 мм (5 миллиметра), 0,254 мм ((10 миллиметра),0.508мм ((20мм), 0.635мм ((25мм), 0.762мм ((30мм), 0.787мм ((31мм), 1.016мм ((40мм), 1.27мм ((50мм), 1.5мм ((59мм), 1.524мм ((60мм), 1.575мм ((62мм), 2.03мм ((80мм), 2.54мм ((100мм), 3.175мм ((125мм), 4.6 мм ((160мм), 5,08 мм ((200мм), 6,35 мм ((250мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

F4BTMS615 PCB высокой частоты 1,6 мм DK6.15 F4B субстрат с погружением золота 1

Рекомендуемые продукты

продукты

Подробная информация

Описание продукта

Подробная информация

Описание продукта

F4BTMS615Высокочастотные печатные платы 1,6 ммDK6.15 F4B СубстратС погружением в золото

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

Более подробная информация приведена в таблице ниже.

Размер ПКБ	171 х 58 мм = 1 PCS
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 35 мм ((0,5 унций + пластина) верхний слой
	F4BTMS615 - 1,524 мм
	медь ------- 35 мм ((0,5 унций + пластина) BOT слой
Технологии
Минимальные следы и пространство:	7 мл / 6 мл
Минимальные / максимальные отверстия:	0.5 мм / 1,5 мм
Количество различных отверстий:	5
Количество отверстий:	27
Количество измельченных слотов:	0
Количество внутренних отрезков:	0
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	F4BTMS615 Dk6.15
Окончательная фольга внешняя:	1 унция
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	10,6 мм ± 10%
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения
Маска для сварки применяется:	Сверху, черный.
Цвет маски для сварки:	- Нет.
Тип паяльной маски:	- Нет.
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Сверху
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	Плотное отверстие (PTH), минимальный размер 0,5 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

F4BTMS615 PCB высокой частоты 1,6 мм DK6.15 F4B субстрат с погружением золота 0

F4BTMSВысокая частотаМатериал

Особенности

1Минимальная постоянная толерантность диэлектрики и отличная консистенция от партии к партии.

Чрезвычайно низкие диэлектрические потери.
Стабильная диэлектрическая постоянная и низкие потери в частотах до 40 ГГц, отвечающие требованиям фазочувствительных приложений.
Отличный температурный коэффициент диэлектрической константы и диэлектрической потери, поддерживающий частоту и стабильность фаз в диапазоне от -55°C до 150°C.
Отличная устойчивость к излучению, сохраняющая стабильные диэлектрические и физические свойства даже после воздействия облучения.
Низкая производительность выброса газов, отвечающая требованиям вакуумного выброса газов для аэрокосмических приложений.
Минимальные коэффициенты теплового расширения в направлении X/Y/Z, обеспечивающие стабильность измерений и надежные медные соединения с отверстиями.
Улучшенная теплопроводность, подходящая для высокопроизводительных приложений.
Отличная размерная стабильность.
Низкое поглощение воды.

Файл с данными(F4BTMS))

Технические параметры продукта			Модели продукции и таблица данных
Характеристики продукта	Условия испытания	Единица	F4BTMS220	F4BTMS233	F4BTMS255	F4BTMS265	F4BTMS294	F4BTMS300	F4BTMS350	F4BTMS430	F4BTMS450	F4BTMS615	F4BTMS1000
Диэлектрическая постоянная (типичная)	10 ГГц	/	2.2	2.33	2.55	2.65	2.94	3.00	3.50	4.30	4.50	6.15	10.20
Диэлектрическая постоянная толерантность	/	/	±0.02	±0.03	±0.04	±0.04	±0.04	±0.04	±0.05	±0.09	±0.09	±0.12	±0.2
Диэлектрическая постоянная (проект)	10 ГГц	/	2.2	2.33	2.55	2.65	2.94	3.0	3.50	4.3	4.5	6.15	10.2
Тангенс потери (типичный)	10 ГГц	/	0.0009	0.0010	0.0012	0.0012	0.0012	0.0013	0.0016	0.0015	0.0015	0.0020	0.0020
	20 ГГц	/	0.0010	0.0011	0.0013	0.0014	0.0014	0.0015	0.0019	0.0019	0.0019	0.0023	0.0023
	40 ГГц	/	0.0013	0.0015	0.0016	0.0018	0.0018	0.0019	0.0024	0.0024	0.0024	/	/
Диэлектрический постоянный температурный коэффициент	-55°С до 150°С	PPM/°C	-130	-122	-92	- 88	- 20	- 20	- 39	-60	-58	-96	-320
Прочность очистки	1 ОЗ RTF меди	Н/мм	>2.4	>2.4	>1.8	>1.8	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2
Сопротивляемость объема	Стандартное состояние	MΩ.cm	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8
Сопротивляемость поверхности	Стандартное состояние	MΩ	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8	≥1×10^8
Электрическая прочность (направление Z)	5 КВт, 500 В/с	КВ/мм	>26	> 30	>32	> 34	> 40	> 40	> 42	> 44	>45	> 48	>23
Напряжение отключения (XY направление)	5 КВт, 500 В/с	КВ	>35	>38	> 40	> 42	> 48	> 52	> 55	> 52	> 54	> 55	> 42
Коэффициент теплового расширения (X, Y направления)	-55°C до 288°C	ppm/oC	40, 50	35, 40	15, 20	15, 20	10, 12	10, 11	10, 12	13, 12	12, 12	10, 12	16, 18
Коэффициент теплового расширения (направление Z)	-55°C до 288°C	ppm/oC	290	220	80	72	22	22	20	47	45	40	32
Тепловое напряжение	260°C, 10 с,3 раза	/	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды	20±2°C, 24 часа	%	0.02	0.02	0.025	0.025	0.02	0.025	0.03	0.08	0.08	0.1	0.03
Плотность	Температура в помещении	g/cm3	2.18	2.22	2.26	2.26	2.25	2.28	2.3	2.51	2.53	2.75	3.2
Долгосрочная рабочая температура	Высоко-низкотемпературная камера	°C	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260
Теплопроводность	Направление Z	W/(M.K)	0.26	0.28	0.31	0.36	0.58	0.58	0.6	0.63	0.64	0.67	0.81
Возгораемость	/	UL-94	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0
Состав материала	/	/	PTFE, сверхтонкое и сверхтонкое (кварцевое) стекловолокно.		ПТФЕ, сверхтонкие и сверхтонкие стекловолокна, керамика.

НашПропускная способность ПХБ (F4BTMS)

ПКБ-материал:	ПТФЕ, сверхтонкие и сверхтонкие стекловолокна, керамика.
Назначение (F4BTMS)	F4BTMS	DK (10 ГГц)	DF (10 ГГц)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	40,3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина	00,09 мм (3,5 миллиметра), 0,127 мм (5 миллиметра), 0,254 мм ((10 миллиметра),0.508мм ((20мм), 0.635мм ((25мм), 0.762мм ((30мм), 0.787мм ((31мм), 1.016мм ((40мм), 1.27мм ((50мм), 1.5мм ((59мм), 1.524мм ((60мм), 1.575мм ((62мм), 2.03мм ((80мм), 2.54мм ((100мм), 3.175мм ((125мм), 4.6 мм ((160мм), 5,08 мм ((200мм), 6,35 мм ((250мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.
