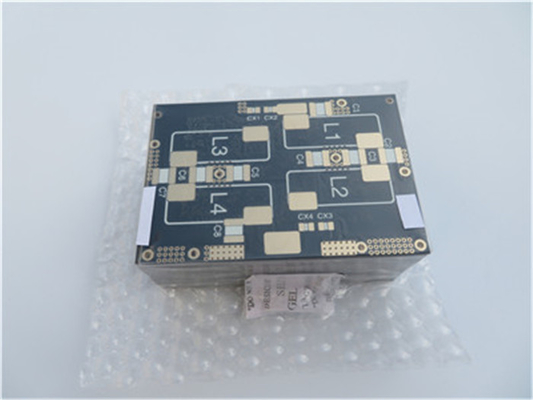

F4BM300 Высокочастотный ПКБ 0,6 мм ПТФЕ субстраты 2 унции меди с погружением золота

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

Эта пластинка имеет квадратную конструкцию с размерами 85 мм х 85 мм, используя двустороннюю компоновку, которая содержит два слоя меди. Она совместима с поверхностными монтажными компонентами,в то время как проходные компоненты не включены в эту конструкцию.

Склад состоит из верхнего слоя из 70 мкм (2 унции) меди, начиная с 1 унции покрытия, вместе с прочным материалом F4BM300, имеющим толщину 0,508 мм.Нижний слой также содержит 70 мкм (1 унция) меди с покрытием, обеспечивая надежную производительность.

Поверхностная отделка - погруженное золото, которое повышает сварную способность и обеспечивает отличную защиту от коррозии.обеспечивая как долговечность, так и гладкий внешний вид при сохранении базовой схемы.

Подробности приведены в таблице ниже.

Размер ПКБ	85 х 85 мм = 1 PCS
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 70um (1 унция + пластина) верхний слой
	F4BM300 - 0,508 мм
	медь ------- 70um ((1 унции + пластина) BOT слой
Технологии
Минимальные следы и пространство:	5 мл / 8 мл
Минимальные / максимальные отверстия:	00,3 мм / 1,2 мм
Количество различных отверстий:	5
Количество отверстий:	79
Количество измельченных слотов:	2
Количество внутренних отрезков:	2
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	F4BM300 DK 3.0
Окончательная фольга внешняя:	2 унции
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	00,6 мм ± 10%
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото для погружения
Маска для сварки применяется:	Сверху
Цвет маски для сварки:	Черный
Тип паяльной маски:	- Нет.
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Сверху
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	Непокрытый отверстием (PTH), минимальный размер 0,3 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

F4BM300 Высокочастотный ПКБ 0,6 мм ПТФЕ субстраты 2 унции меди с погружением золота 0

F4BMВысокая частотаЛаминированные материалы

Ламинаты серии F4BM изготавливаются путем научной формулировки и строгого прессования сочетания стекловолокнистой ткани, политетрафторэтиленовой смолы и политетрафторэтиленовой пленки.Ее электрическая производительность улучшена по сравнению с F4B, в основном из-за более широкого диапазона диэлектрических констант, меньших диэлектрических потерь, повышенного сопротивления изоляции и улучшенной стабильности.

Особенности и преимущества

- Доступные варианты: 2.17 до 3.0, настраиваемый DK

- Низкие потери.

-F4BME в сочетании с RTF медной фольгой, отличная производительность PIM

- Разнообразные размеры, экономичные

- Сопротивляемость радиации, низкий выброс газов

- Коммерциализированное, крупномасштабное производство, высокая рентабельность

Типичные применения

Микроволновка, радиочастота, радар

Фазосменник, пассивные компоненты

Дивизионные устройства, соединители и комбинаторы

Сеть питания, антенна фазового массива

Спутниковая связь, антенна базовой станции

НашПропускная способность ПХБ (F4BM)

ПКБ-материал:	Ламинированные ламинированные материалы из стеклянных волокон из ПТФЕ
Определение (F4BM)	F4BM	DK (10 ГГц)	DF (10 ГГц)
	F4BM217	2.17±0.04	0.0010
	F4BM220	2.20±0.04	0.0010
	F4BM233	2.33±0.04	0.0011
	F4BM245	2.45±0.05	0.0012
	F4BM255	2.55±0.05	0.0013
	F4BM265	2.65±0.05	0.0013
	F4BM275	2.75±0.05	0.0015
	F4BM294	2.94±0.06	0.0016
	F4BM300	30,00±0.06	0.0017
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (или общая толщина)	0.127 мм (диэлектрический), 0.2 мм, 0.25 мм, 0.5 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.5 мм, 1.524 мм, 1.575 мм, 2.0 мм, 2.5 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

F4BM300 Высокочастотный ПКБ 0,6 мм ПТФЕ субстраты 2 унции меди с погружением золота 1

Файл с данными(F4BМ)

Технические параметры продукта

Модель продукта и таблица данных

Характеристики продукта

Условия испытания

Единица

F4BM217

F4BM220

F4BM233

F4BM245

F4BM255

F4BM265

F4BM275

F4BM294

F4BM300

Диэлектрическая постоянная (типичная)

10 ГГц

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Диэлектрическая постоянная толерантность

±0.04

±0.05

±0.06

Тангенс потери (типичный)

10 ГГц

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20 ГГц

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Диэлектрический постоянный температурный коэффициент

-55°С-150°С

PPM/°C

- 150

-142

-130

-120

-110

-100

-92

- 85

-80

Прочность очистки

1 OZ F4BM

Н/мм

>1.8

1 OZ F4BME

Н/мм

>1.6

Сопротивляемость объема

Стандартное состояние

MΩ.cm

≥ 6 × 10^6

Сопротивляемость поверхности

Стандартное состояние

MΩ

≥1×10^6

Электрическая прочность (направление Z)

5 КВт, 500 В/с

КВ/мм

>23

> 25

>28

> 30

Напряжение отключения (XY направление)

5 КВт, 500 В/с

КВ

> 30

>32

> 34

>35

> 36

Коэффициент теплового расширения

XY направление

-55°C до 288°C

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Направление Z

-55°C до 288°C

ppm/oC

240

205

187

173

142

112

Тепловое напряжение

260°C, 10 с,3 раза

Без деламинирования

Поглощение воды

20±2°C, 24 часа

≤ 0.08

Плотность

Температура в помещении

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Долгосрочная рабочая температура

Высоко-низкотемпературная камера

°C

-55+260

Теплопроводность

Направление Z

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Применяется только для F4BME

dBc

≤159

Возгораемость

UL-94

V-0

Состав материала

ПТФЕ, стекловолокнистые ткани
F4BM в сочетании с ED медной фольгой, F4BME в сочетании с обратной обработкой (RTF) медной фольгой.

Рекомендуемые продукты

продукты

Подробная информация

Описание продукта

Подробная информация

Описание продукта

F4BM300 Высокочастотный ПКБ 0,6 мм ПТФЕ субстраты 2 унции меди с погружением золота

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

Подробности приведены в таблице ниже.

Размер ПКБ	85 х 85 мм = 1 PCS
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 70um (1 унция + пластина) верхний слой
	F4BM300 - 0,508 мм
	медь ------- 70um ((1 унции + пластина) BOT слой
Технологии
Минимальные следы и пространство:	5 мл / 8 мл
Минимальные / максимальные отверстия:	00,3 мм / 1,2 мм
Количество различных отверстий:	5
Количество отверстий:	79
Количество измельченных слотов:	2
Количество внутренних отрезков:	2
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	F4BM300 DK 3.0
Окончательная фольга внешняя:	2 унции
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	00,6 мм ± 10%
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото для погружения
Маска для сварки применяется:	Сверху
Цвет маски для сварки:	Черный
Тип паяльной маски:	- Нет.
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Сверху
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	Непокрытый отверстием (PTH), минимальный размер 0,3 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

F4BM300 Высокочастотный ПКБ 0,6 мм ПТФЕ субстраты 2 унции меди с погружением золота 0

F4BMВысокая частотаЛаминированные материалы

Особенности и преимущества

- Доступные варианты: 2.17 до 3.0, настраиваемый DK

- Низкие потери.

-F4BME в сочетании с RTF медной фольгой, отличная производительность PIM

- Разнообразные размеры, экономичные

- Сопротивляемость радиации, низкий выброс газов

- Коммерциализированное, крупномасштабное производство, высокая рентабельность

Типичные применения

Микроволновка, радиочастота, радар

Фазосменник, пассивные компоненты

Дивизионные устройства, соединители и комбинаторы

Сеть питания, антенна фазового массива

Спутниковая связь, антенна базовой станции

НашПропускная способность ПХБ (F4BM)

ПКБ-материал:	Ламинированные ламинированные материалы из стеклянных волокон из ПТФЕ
Определение (F4BM)	F4BM	DK (10 ГГц)	DF (10 ГГц)
	F4BM217	2.17±0.04	0.0010
	F4BM220	2.20±0.04	0.0010
	F4BM233	2.33±0.04	0.0011
	F4BM245	2.45±0.05	0.0012
	F4BM255	2.55±0.05	0.0013
	F4BM265	2.65±0.05	0.0013
	F4BM275	2.75±0.05	0.0015
	F4BM294	2.94±0.06	0.0016
	F4BM300	30,00±0.06	0.0017
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (или общая толщина)	0.127 мм (диэлектрический), 0.2 мм, 0.25 мм, 0.5 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.5 мм, 1.524 мм, 1.575 мм, 2.0 мм, 2.5 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

F4BM300 Высокочастотный ПКБ 0,6 мм ПТФЕ субстраты 2 унции меди с погружением золота 1

Файл с данными(F4BМ)

Технические параметры продукта

Модель продукта и таблица данных

Характеристики продукта

Условия испытания

Единица

F4BM217

F4BM220

F4BM233

F4BM245

F4BM255

F4BM265

F4BM275

F4BM294

F4BM300

Диэлектрическая постоянная (типичная)

10 ГГц

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Диэлектрическая постоянная толерантность

±0.04

±0.05

±0.06

Тангенс потери (типичный)

10 ГГц

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20 ГГц

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Диэлектрический постоянный температурный коэффициент

-55°С-150°С

PPM/°C

- 150

-142

-130

-120

-110

-100

-92

- 85

-80

Прочность очистки

1 OZ F4BM

Н/мм

>1.8

1 OZ F4BME

Н/мм

>1.6

Сопротивляемость объема

Стандартное состояние

MΩ.cm

≥ 6 × 10^6

Сопротивляемость поверхности

Стандартное состояние

MΩ

≥1×10^6

Электрическая прочность (направление Z)

5 КВт, 500 В/с

КВ/мм

>23

> 25

>28

> 30

Напряжение отключения (XY направление)

5 КВт, 500 В/с

КВ

> 30

>32

> 34

>35

> 36

Коэффициент теплового расширения

XY направление

-55°C до 288°C

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Направление Z

-55°C до 288°C

ppm/oC

240

205

187

173

142

112

Тепловое напряжение

260°C, 10 с,3 раза

Без деламинирования

Поглощение воды

20±2°C, 24 часа

≤ 0.08

Плотность

Температура в помещении

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Долгосрочная рабочая температура

Высоко-низкотемпературная камера

°C

-55+260

Теплопроводность

Направление Z

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Применяется только для F4BME

dBc

≤159

Возгораемость

UL-94

V-0

Состав материала
