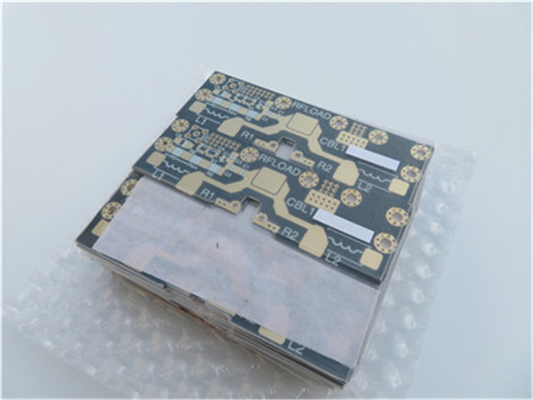

F4BTME320 Высокочастотный ПКБ 2 унции меди толщиной 1,0 мм с погружением в золото

продукты

Недавно отгруженная радиочастотная печатная плата

F4BTME320 Высокочастотный ПКБ 2 унции меди толщиной 1,0 мм с погружением в золото

Подробная информация

Описание продукта

Подробная информация

Описание продукта

F4BTME320Высокочастотные ПКБ 2 унции меди1.0ммТолстыйС погружением в золото

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

Это двухслойная высокочастотная печатная плата (PCB), построенная на подложках Wangling F4BTME320.Он поддерживает поверхность монтажа компонентов на верхней стороне, в то время как проходные компоненты не используются в этой конструкции.

Технические характеристики подчеркивают минимальную ширину следа 4 миллиметра и минимальное расстояние 6 миллиметров, что позволяет точно проектировать схему.который не только повышает способность к сварке, но и обеспечивает отличную коррозионную стойкостьКроме того, на верхней стороне ПКБ наносится черная сварная маска, обеспечивающая как долговечность, так и привлекательную эстетику, защищая при этом основную схему от факторов окружающей среды.

Подробности приведены в таблице ниже.

Размер ПКБ	70 x 70 мм = 1 PCS
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 70 мм ((1 унция+пластина) верхний слой
	F4BTME320 - 1,0 мм
	медь ------- 70um ((1 унции + пластина) BOT слой
Технологии
Минимальные следы и пространство:	4 милли / 6 милли
Минимальные / максимальные отверстия:	00,4 мм / 1,2 мм
Количество различных отверстий:	7
Количество отверстий:	92
Количество измельченных слотов:	2
Количество внутренних отрезков:	1
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	F4BTME320 Dk3.2
Окончательная фольга внешняя:	2 унции
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	1.1 мм ± 10%
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения
Маска для сварки применяется:	Сверху, черный.
Цвет маски для сварки:	- Нет.
Тип паяльной маски:	- Нет.
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Сверху
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	Плотное отверстие (PTH), минимальный размер 0,4 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

F4BTME320 Высокочастотный ПКБ 2 унции меди толщиной 1,0 мм с погружением в золото 0

F4BTME высокочастотные ламинированные материалы

Высокочастотные ламинированные материалы F4BTME изготавливаются из стекловолокнистой ткани, нанокерамической начинки и политетрафторуроэтиленовой смолы после научной подготовки и строгого прессования.

Эта серия продуктов основана на диэлектрическом слое F4BM, и материалы добавляются с высокодиэлектрической и низкопотери наносерией керамики, таким образом получается более высокая диэлектрическая постоянная,лучшая теплостойкость, более низкий коэффициент теплового расширения, более высокая изоляционная устойчивость, лучшая теплопроводность при сохранении характеристик низкой потери.

F4BTME покрыт реверс-обработанной медной фольгой (RTF), которая имеет отличный индекс PIM, более точный контроль линии и более низкую потерю проводника, опциональная толщина доступна с 0,5 унции и 1 унции.

Файл с данными (F4BTME)

Технические параметры продукта

Модель продукта и таблица данных

Характеристики продукта

Условия испытания

Единица

F4BME217

F4BME220

F4BME233

F4BME245

F4BME255

F4BME265

F4BME275

F4BME294

F4BME300

Диэлектрическая постоянная (типичная)

10 ГГц

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Диэлектрическая постоянная толерантность

±0.04

±0.05

±0.06

Тангенс потери (типичный)

10 ГГц

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20 ГГц

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Диэлектрический постоянный температурный коэффициент

-55°С-150°С

PPM/°C

- 150

-142

-130

-120

-110

-100

-92

- 85

-80

Прочность очистки

1 OZ F4BM

Н/мм

>1.8

1 OZ F4BME

Н/мм

>1.6

Сопротивляемость объема

Стандартное состояние

MΩ.cm

≥ 6 × 10^6

Сопротивляемость поверхности

Стандартное состояние

MΩ

≥1×10^6

Электрическая прочность (направление Z)

5 КВт, 500 В/с

КВ/мм

>23

> 25

>28

> 30

Напряжение отключения (XY направление)

5 КВт, 500 В/с

КВ

> 30

>32

> 34

>35

> 36

Коэффициент теплового расширения

XY направление

-55°C до 288°C

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Направление Z

-55°C до 288°C

ppm/oC

240

205

187

173

142

112

Тепловое напряжение

260°C, 10 с,3 раза

Без деламинирования

Поглощение воды

20±2°C, 24 часа

≤ 0.08

Плотность

Температура в помещении

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Долгосрочная рабочая температура

Высоко-низкотемпературная камера

°C

-55+260

Теплопроводность

Направление Z

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Применяется только для F4BME

dBc

≤159

Возгораемость

UL-94

V-0

Состав материала

ПТФЕ, стекловолокнистые ткани
F4BM в сочетании с ED медной фольгой, F4BME в сочетании с обратной обработкой (RTF) медной фольгой.

НашПропускная способность ПХБ (F4BTME)

ПКБ-материал:	ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель
Определение (F4BTME)	F4BTM	DK (10 ГГц)	DF (10 ГГц)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (или общая толщина)	0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.
