F4BTM320 Высокочастотные печатные платы 2 унций меди 1,27 мм субстраты с погружением золота

Подробная информация

Описание продукта

Подробная информация

Описание продукта

F4BTM320Высокочастотные ПХБ 2 унции меди 1.27ммСубстратыС погружением в золото

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

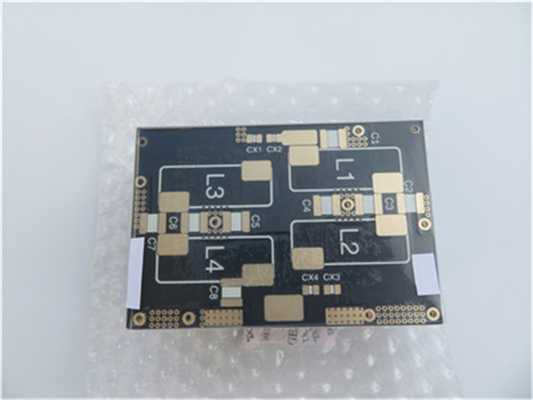

Эта печатная пластина имеет размер 110 мм х 76 мм и спроектирована как двусторонняя компоновка с двумя слоями.Слой набор включает верхний слой 70 мкм (2 унций) меди с начальной 1 унции покрытия, поддерживаемый прочным материалом F4BTM320 толщиной 1,27 мм и нижним слоем из тех же медных спецификаций для постоянной производительности.

ПКБ позволяет иметь минимальную ширину следа 5 миллиметров и минимальное расстояние 9 миллиметров, что облегчает точное проектирование цепи.обеспечивая превосходную сварку и долговечностьНа верхней и нижней сторонах покрыты черной сварной маской, обеспечивающей защиту и эстетическую привлекательность, а на верхней стороне наносится белый шелковый экран для четкой маркировки и идентификации.

Подробности приведены в таблице ниже.

Размер ПКБ	110 мм х 76 мм = 1 вверх
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 70 мм ((1 унция+пластина) верхний слой
	F4BTM320 - 1,27 мм
	медь ------- 70 мм ((1 унция + пластина) BOT слой
Технологии
Минимальные следы и пространство:	5 мл / 9 мл
Минимальные / максимальные отверстия:	00,35 мм / 1,0 мм
Количество различных отверстий:	4
Количество отверстий:	61
Количество измельченных слотов:	0
Количество внутренних отрезков:	0
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	F4BTM320 DK3.2
Окончательная фольга внешняя:	2 унции
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	1.4 мм
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения
Маска для сварки применяется:	Верхняя сторона & Нижняя сторона
Цвет маски для сварки:	Черный
Тип паяльной маски:	Никаких
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Сверху
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Никаких
ВИА	Плотное отверстие (PTH), минимальный размер 0,35 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

F4BTM320 Высокочастотные печатные платы 2 унций меди 1,27 мм субстраты с погружением золота 0

F4BTMВысокая частотаЛаминированные материалы

Ламинаты серии F4BTM изготавливаются путем научного формулирования ткани из стекловолокна, нанокерамической начинки и политетрафторуэтиленовой смолы, а затем строгое прессование.Серия основана на диэлектрическом слое F4BM, с добавлением высокодиэлектрической и низкопотери наносетевой керамики, что приводит к более высокой диэлектрической константе, улучшенной термостойкости, более низкому коэффициенту теплового расширения,повышенное сопротивление изоляцииДополнительная медная фольга доступна в толщинах 0,5 унции, 1 унции, 1,5 унции и 2 унции.

Особенности и преимущества

DK 2,98-3,5 необязательно

Добавление керамики улучшает производительность

Отличные показатели PIM

Толщина от 0,254 мм до 12 мм

Диверсифицированные размеры 460 мм х 610 мм до 914 мм х 1220 мм

Экономия затрат

Коммерциализация для серийного производства

Высокая производительность

Противоизлучение

Низкий уровень выхлопных газов

НашПропускная способность ПХБ (F4BTM)

ПКБ-материал:	ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель
Определение (F4BTM)	F4BTM	DK (10 ГГц)	DF (10 ГГц)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (или общая толщина)	0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

F4BTM320 Высокочастотные печатные платы 2 унций меди 1,27 мм субстраты с погружением золота 1

Файл с данными(F4BTM)

Технические параметры продукта				Модели продукции и таблица данных
Характеристики продукта		Условия испытания	Единица	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Диэлектрическая постоянная (типичная)		10 ГГц	/	2.98	3.0	3.2	3.5
Диэлектрическая постоянная толерантность		/	/	±0.06	±0.06	±0.06	±0.07
Тангенс потери (типичный)		10 ГГц	/	0.0018	0.0018	0.0020	0.0025
Тангенс потери (типичный)		20 ГГц	/	0.0023	0.0023	0.0026	0.0035
Диэлектрический постоянный температурный коэффициент		-55°С до 150°С	PPM/°C	- 78	-75	-75	-60
Прочность очистки		1 OZ F4BTM	Н/мм	>1.6	>1.6	>1.6	>1.6
Прочность очистки		1 OZ F4BTME	Н/мм	>1.4	>1.4	>1.4	>1.4
Сопротивляемость объема		Стандартное состояние	MΩ.cm	≥1×10^7	≥1×10^7	≥1×10^7	≥1×10^7
Сопротивляемость поверхности		Стандартное состояние	MΩ	≥1×10^6	≥1×10^6	≥1×10^6	≥1×10^6
Электрическая прочность (направление Z)		5 КВт, 500 В/с	КВ/мм	>26	> 30	>32	>32
Напряжение отключения (XY направление)		5 КВт, 500 В/с	КВ	> 34	>35	> 40	> 40
Коэффициент теплового расширения	XY направление	-55°C до 288°C	ppm/oC	15,16	15,16	13,15	10,12
Коэффициент теплового расширения	Направление Z	-55°C до 288°C	ppm/oC	78	72	58	51
Тепловое напряжение		260°C, 10 с,3 раза		Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды		20±2°C, 24 часа	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Плотность		Температура в помещении	g/cm3	2.25	2.25	2.20	2.20
Долгосрочная рабочая температура		Высоко-низкотемпературная камера	°C	-55+260	-55+260	-55+260	-55+260
Теплопроводность		Направление Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Применяется только для F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Возгораемость		/	UL-94	V-0	V-0	V-0	V-0
Состав материала		/	/	ПТФЕ, стекловолокно, нанокерамика F4BTM в сочетании с медной фольгой ED, F4BTME в сочетании с медной фольгой с обратной обработкой (RTF).

Рекомендуемые продукты

продукты

Подробная информация

Описание продукта

Подробная информация

Описание продукта

F4BTM320Высокочастотные ПХБ 2 унции меди 1.27ммСубстратыС погружением в золото

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Краткое введение

Подробности приведены в таблице ниже.

Размер ПКБ	110 мм х 76 мм = 1 вверх
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 70 мм ((1 унция+пластина) верхний слой
	F4BTM320 - 1,27 мм
	медь ------- 70 мм ((1 унция + пластина) BOT слой
Технологии
Минимальные следы и пространство:	5 мл / 9 мл
Минимальные / максимальные отверстия:	00,35 мм / 1,0 мм
Количество различных отверстий:	4
Количество отверстий:	61
Количество измельченных слотов:	0
Количество внутренних отрезков:	0
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	F4BTM320 DK3.2
Окончательная фольга внешняя:	2 унции
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	1.4 мм
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения
Маска для сварки применяется:	Верхняя сторона & Нижняя сторона
Цвет маски для сварки:	Черный
Тип паяльной маски:	Никаких
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Сверху
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Никаких
ВИА	Плотное отверстие (PTH), минимальный размер 0,35 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

F4BTM320 Высокочастотные печатные платы 2 унций меди 1,27 мм субстраты с погружением золота 0

F4BTMВысокая частотаЛаминированные материалы

Особенности и преимущества

DK 2,98-3,5 необязательно

Добавление керамики улучшает производительность

Отличные показатели PIM

Толщина от 0,254 мм до 12 мм

Диверсифицированные размеры 460 мм х 610 мм до 914 мм х 1220 мм

Экономия затрат

Коммерциализация для серийного производства

Высокая производительность

Противоизлучение

Низкий уровень выхлопных газов

НашПропускная способность ПХБ (F4BTM)

ПКБ-материал:	ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель
Определение (F4BTM)	F4BTM	DK (10 ГГц)	DF (10 ГГц)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (или общая толщина)	0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

F4BTM320 Высокочастотные печатные платы 2 унций меди 1,27 мм субстраты с погружением золота 1

Файл с данными(F4BTM)

Технические параметры продукта				Модели продукции и таблица данных
Характеристики продукта		Условия испытания	Единица	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Диэлектрическая постоянная (типичная)		10 ГГц	/	2.98	3.0	3.2	3.5
Диэлектрическая постоянная толерантность		/	/	±0.06	±0.06	±0.06	±0.07
Тангенс потери (типичный)		10 ГГц	/	0.0018	0.0018	0.0020	0.0025
Тангенс потери (типичный)		20 ГГц	/	0.0023	0.0023	0.0026	0.0035
Диэлектрический постоянный температурный коэффициент		-55°С до 150°С	PPM/°C	- 78	-75	-75	-60
Прочность очистки		1 OZ F4BTM	Н/мм	>1.6	>1.6	>1.6	>1.6
Прочность очистки		1 OZ F4BTME	Н/мм	>1.4	>1.4	>1.4	>1.4
Сопротивляемость объема		Стандартное состояние	MΩ.cm	≥1×10^7	≥1×10^7	≥1×10^7	≥1×10^7
Сопротивляемость поверхности		Стандартное состояние	MΩ	≥1×10^6	≥1×10^6	≥1×10^6	≥1×10^6
Электрическая прочность (направление Z)		5 КВт, 500 В/с	КВ/мм	>26	> 30	>32	>32
Напряжение отключения (XY направление)		5 КВт, 500 В/с	КВ	> 34	>35	> 40	> 40
Коэффициент теплового расширения	XY направление	-55°C до 288°C	ppm/oC	15,16	15,16	13,15	10,12
Коэффициент теплового расширения	Направление Z	-55°C до 288°C	ppm/oC	78	72	58	51
Тепловое напряжение		260°C, 10 с,3 раза		Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды		20±2°C, 24 часа	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Плотность		Температура в помещении	g/cm3	2.25	2.25	2.20	2.20
Долгосрочная рабочая температура		Высоко-низкотемпературная камера	°C	-55+260	-55+260	-55+260	-55+260
Теплопроводность		Направление Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Применяется только для F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Возгораемость		/	UL-94	V-0	V-0	V-0	V-0
Состав материала		/	/	ПТФЕ, стекловолокно, нанокерамика F4BTM в сочетании с медной фольгой ED, F4BTME в сочетании с медной фольгой с обратной обработкой (RTF).
