TFA300 высокочастотный ламинат: полное руководство по инженерии с свойствами, исследование случая проектирования печатных плат и приложения

Что такое TFA300?
TFA300 — это композитная диэлектрическая подложка из ПТФЭ-керамики, разработанная Тайчжоуской фабрикой изоляционных материалов Wangling. Он разработан как высоконадежная альтернатива импортным высокочастотным ламинатам для аэрокосмической отрасли. Благодаря диэлектрической проницаемости (Dk) 3,00 ± 0,04, сверхнизкому коэффициенту рассеяния (0,001 при 10–20 ГГц) и КТР, соответствующему меди (18 частей на миллион/°C), он отлично подходит для миллиметровых волн (до 77 ГГц), фазированных решеток и космических приложений, обеспечивая при этом превосходную технологичность для изготовления стандартных плат из ПТФЭ.

Ключевые выводы (краткий обзор)

Дк (10 ГГц): 3,00 ± 0,04

Коэффициент рассеивания: 0,001 при 10/20 ГГц; 0,0012 @ 40 ГГц

TCDK (от -55°C до 150°C): -8 ppm/°C

КТР (X/Y/Z): 18/18/30 частей на миллион/°C (от -55°C до 288°C)

Теплопроводность: 0,60 Вт/(м·К)

Поглощение влаги: 0,04%

Воспламеняемость: UL 94 V-0.

Максимальная рабочая частота: ≥77 ГГц

Ключевое отличие: отсутствие стекловолоконной ткани — исключает эффект переплетения и минимизирует анизотропию.

1. Почему стоит выбрать TFA300? – Обоснование выбора материала

Для инженеров, проектирующих ВЧ/СВЧ-схемы, выбор материала напрямую влияет на целостность сигнала, управление температурным режимом и долгосрочную надежность. TFA300 удовлетворяет эти требования посредством трех основных принципов:

Электрическое превосходство: нетканая структура с керамическим наполнителем обеспечивает изотропные диэлектрические свойства, устраняя «эффект переплетения волокон», который свойственен традиционным ламинатам из тканого стекла из ПТФЭ. Это приводит к стабильному импедансу и фазовой характеристике, что критически важно для сетей формирования диаграммы направленности и фазированных решеток.

Термомеханическое соответствие: поскольку КТР X/Y практически соответствует меди (18 против ~17 ppm/°C), TFA300 сводит к минимуму нагрузку на металлизированные сквозные отверстия (PTH) во время термоциклирования. Это существенно повышает надежность плотных многослойных конструкций.

Стабильность широкополосного диапазона: низкий TCDK (-8 частей на миллион/°C) гарантирует, что резонансные частоты и характеристики фильтра остаются стабильными при резких перепадах температуры, что делает его пригодным как для авионики, так и для наружных радиолокационных установок.

2. Свойства ламината TFA300

В таблице ниже собраны все электрические, механические, тепловые и физические характеристики TFA300, указанные в официальном техническом описании. Все значения представляют собой типичные измеренные данные и предназначены для помощи в выборе материала.

Если толщина диэлектрика превышает 1,5 мм, в целях удобства можно добавить минимальное количество стеклоткани.

Справочник по методам испытаний:

Диэлектрическая проницаемость и коэффициент диэлектрических потерь измеряются в соответствии с GB/T 12636-1990 или IPC-TM-650 2.5.5.5 (полосковый метод).

Расчетные значения Dk измеряются методом микрополосковых линий с сопротивлением 50 Ом.

Остальные свойства соответствуют стандартам IPC-TM-650 или GBT4722-2017.

Доступные параметры (текстовое резюме):

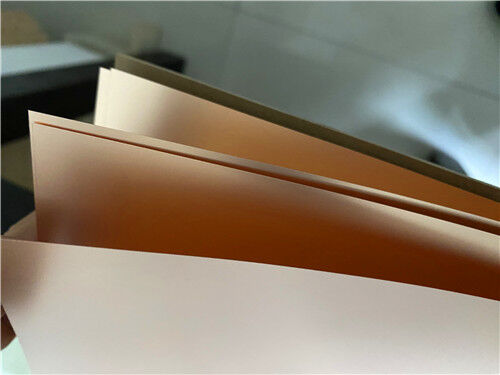

Медная фольга: стандартная низкопрофильная медь RTF весом 0,5 унции или 1 унция; опционально катаная медь, встроенный фольговый резистор сопротивлением 50 Ом (сплав NiP, толщина 0,2 мкм) или варианты с металлической основой (алюминиевая или медная основа).

Толщина диэлектрика: доступна от 0,127 мм до 6,35 мм со стандартным шагом, по запросу возможна нестандартная толщина.

Размеры панели: стандартные 305×460 мм (12×18 дюймов) или 460×610 мм (18×24 дюйма); другие размеры по запросу.

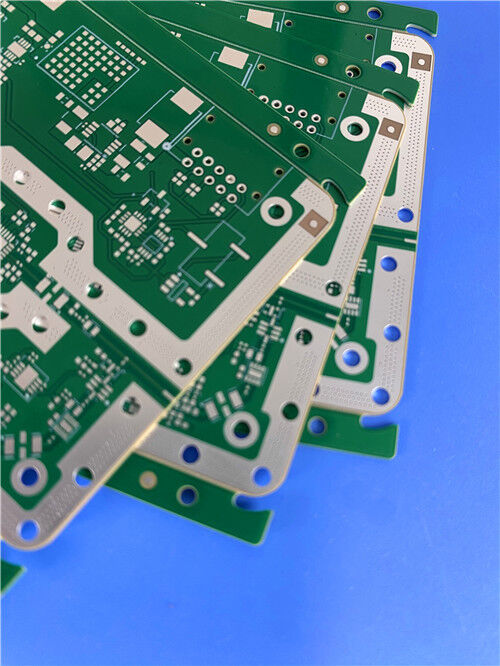

3. Пример проектирования печатной платы – от спецификации к реальности

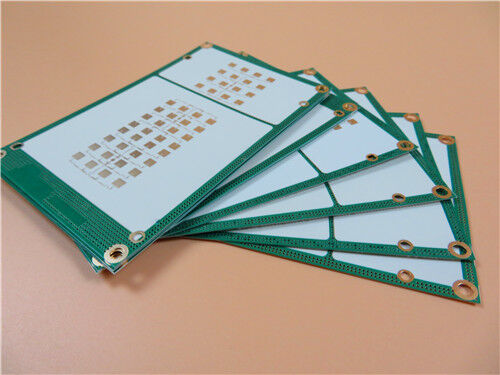

Чтобы проиллюстрировать, как TFA300 работает в реальных условиях, приведем пример двухслойной платы.

Технические характеристики конструкции печатной платы

Инженерное обоснование ключевых характеристик:

Основные замечания по изготовлению TFA300:

Сверление: используйте острые твердосплавные сверла с оптимизированной скоростью и скоростью отвода, чтобы избежать образования заусенцев, особенно при работе с тонким сердечником толщиной 0,2 мм. Отсутствие стеклоткани стандартного диапазона толщины снижает износ инструмента по сравнению с тканым ПТФЭ.

Подготовка поверхности: Перед ENIG рекомендуется плазменная обработка (например, смесью CF₄/O₂), чтобы активировать поверхность ПТФЭ и обеспечить прочную адгезию покрытия.

Ламинирование: Хотя это двухслойная конструкция, TFA300 также хорошо подходит для многослойных стопок; его низкий КТР по оси Z (30 ppm/°C) помогает поддерживать целостность при термоциклировании.

4. Сравнительное позиционирование – чем выделяется TFA300

По сравнению с типичными ламинатами из ПТФЭ, армированными тканым стеклом (например, материалами класса RO3003™), TFA300 предлагает несколько явных преимуществ:

Устранение эффекта переплетения волокон: нетканая конструкция с керамическим наполнителем устраняет периодические изменения диэлектрической проницаемости, которые вызывают пульсации фазы и несоответствия импеданса в высокочастотных цепях, что является критическим преимуществом для антенн с фазированной решеткой и сетей формирования диаграммы направленности.

Более низкий коэффициент рассеяния: при значении 0,001 (по сравнению с ~0,0013 у многих конкурентов) TFA300 обеспечивает значительно меньшие вносимые потери, улучшая коэффициент усиления системы и коэффициент шума.

Улучшенный TCDK: при -8 ppm/°C (по сравнению с ~-3 ppm/°C для некоторых альтернатив) он обеспечивает более ровную фазовую характеристику при экстремальных температурах.

Дегазация для аэрокосмической отрасли: Низкие свойства дегазации соответствуют требованиям космического применения, что не гарантируется для всех ламинатов из ПТФЭ коммерческого класса.

Хотя FR-4 экономически эффективен для электроники общего назначения, его высокие потери (~ 0,025 Df) и плохая стабильность на высоких частотах делают его непригодным для приложений выше ~ 5 ГГц. TFA300 специально создан для микроволнового и миллиметрового диапазона волн.

5. Типичные области применения – где TFA300 сияет

Основываясь на наборе свойств и приведенном выше конструктивном решении, TFA300 хорошо подходит для:

Аэрокосмическая и оборонная промышленность: космические приемопередатчики, авиационные радары, модули радиоэлектронной борьбы (РЭБ) и полезная нагрузка спутников.

Радиолокационные системы: радары раннего предупреждения, бортовые и наземные радары с фазированной антенной решеткой.

Антенные системы: фазочувствительные антенны, сети формирования диаграммы направленности, патч-решетки и питающие сети.

Спутниковая связь: терминалы Ka-диапазона, навигационные приемники и телеметрическое оборудование.

Автомобильный радар миллиметрового диапазона: датчики 77 ГГц и 79 ГГц для ADAS и автономного вождения.

Усилители высокой мощности: приложения, в которых низкие потери и теплопроводность (0,60 Вт/(м·К)) имеют решающее значение для рассеивания тепла.

Вопрос 1. Может ли TFA300 заменить импортные материалы, такие как RO3003™ или эквиваленты Arlon™?

Да. TFA300 специально разработан как альтернатива для высокочастотных и высоконадежных приложений. Его электрические, термические и механические свойства сопоставимы, а дополнительное преимущество заключается в устранении эффекта переплетения волокон.

В2: Как конструкция «без стеклоткани» влияет на обработку?
Он улучшает способность сверления и снижает износ инструмента по сравнению с тканым ПТФЭ. Однако, поскольку ПТФЭ мягкий, для достижения оптимальных результатов по-прежнему рекомендуются правильные параметры сверления и плазменная обработка перед нанесением покрытия. При толщине более 1,5 мм можно добавить минимальное количество стеклоткани — это существенно не влияет на радиочастотные характеристики, но облегчает обращение.

В3: Какова максимальная рабочая частота TFA300?
Несмотря на то, что материал протестирован в диапазоне частот до 40 ГГц с помощью полосковых методов, он поддерживает частоты до 77 ГГц и выше, что делает его пригодным для современных радаров миллиметрового диапазона и транспортных сетей 5G.

В4: Подходит ли TFA300 для многослойных плат?
Абсолютно. Низкий КТР по оси Z (30 ppm/°C) и хорошая стабильность размеров делают его подходящим для многослойных объединительных плат и даже с большим количеством слоев. Стандартная медь RTF также способствует склеиванию во время ламинирования.

В5: Что означает «встроенный фольговый резистор 50 Ом»?
TFA300 может поставляться с никель-фосфорной резистивной фольгой сопротивлением 50 Ом/кв. (толщиной 0,2 мкм) на медном слое, что позволяет размещать тонкопленочные резисторы целиком непосредственно на плате, что экономит место на печатной плате и улучшает высокочастотные характеристики по сравнению с дискретными компонентами для поверхностного монтажа.

Вопрос 6: Какая толщина диэлектрика доступна для TFA300?
Стандартная толщина варьируется от 0,127 мм (5,0 мил) до 6,35 мм (250 мил) с допусками в соответствии со стандартами IPC. Нестандартная толщина доступна по запросу — для получения специальных заказов свяжитесь напрямую с Wangling.

Вопрос 7. Гарантированы ли все значения в таблице свойств?
Предоставленные данные представляют собой типичные измеренные значения, призванные помочь в выборе материала. Они не являются гарантией. Конечные пользователи должны проверить пригодность для своего конкретного применения посредством собственных процессов тестирования и квалификации.

Вопрос 8: Какая обработка поверхности совместима с TFA300?
Обычно используется иммерсионное золото (ENIG), как и в приведенном выше случае. Другие виды отделки, такие как иммерсионное серебро, ENEPIG или OSP, также совместимы при правильной подготовке поверхности (плазменной обработке) перед отделкой.

Заключение

Ламинат TFA300 от Taizhou Wangling сочетает в себе характеристики ПТФЭ с низкими потерями, стабильность размеров и термическую стабильность нетканых композитов с керамическим наполнителем. Как демонстрирует пример проектирования двухслойной печатной платы и подтверждается подробной сводной таблицей свойств, она не только отвечает строгим требованиям к высокочастотным технологиям, но и плавно интегрируется в существующие рабочие процессы производства. Для инженеров, которым нужна надежная, высокопроизводительная и экономичная замена импортным радиочастотным подложкам, особенно в аэрокосмической, радиолокационной и миллиметровой системах, TFA300 предлагает убедительное, проверенное на практике решение.
