Характер продукции
Всем привет,

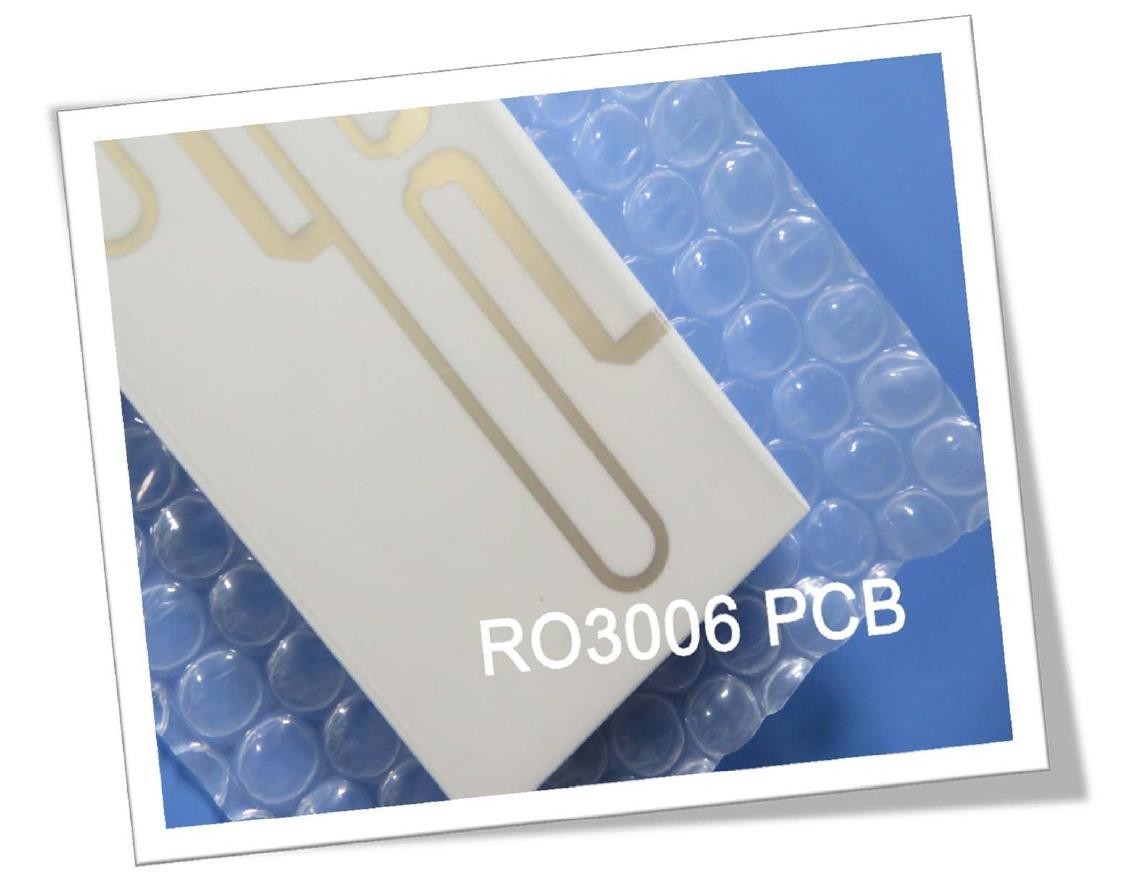

Сегодня мы поговорим о высокочастотных печатных платах RO3006.
Высокочастотные ламинаты RO3006 представляют собой композиты на основе ПТФЭ с керамическим наполнителем, предназначенные для использования в коммерческих микроволновых и ВЧ-приложениях. Их очевидной характеристикой является исключительные электрические характеристики и стабильные и постоянные механические свойства. Это позволяет нашим разработчикам создавать многослойные платы без проблем с короблением или надежностью.
Дополнительные характеристики и области применения следующие:
Во-первых, отличные механические свойства в зависимости от температуры, что делает их надежными для конструкций с полосковыми линиями и многослойных плат.
Во-вторых, равномерные механические свойства, что делает их пригодными для использования в гибридных конструкциях многослойных плат со стеклоэпоксидным наполнителем.

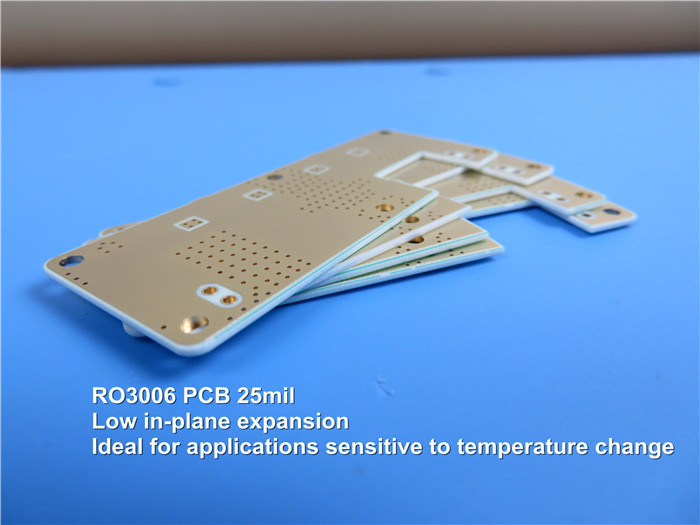

В-третьих, низкий коэффициент плоскостного расширения, соответствующий меди, что обеспечивает более надежные сборки с поверхностным монтажом; идеально подходит для применений, чувствительных к изменению температуры, и демонстрирует отличную стабильность размеров.
| Возможности печатных плат |
| Материал печатной платы: |
Композит на основе ПТФЭ с керамическим наполнителем |
| Обозначение: |
RO3006 |
| Диэлектрическая проницаемость: |
6.15 ±0.3 (процесс) |
| 6.5 (расчет) |
| Количество слоев: |
2-слойные, многослойные, гибридные печатные платы |
| Вес меди: |
0.5 унции (17 µm), 1 унция (35µm), 2 унции (70µm) |
| Толщина печатной платы: |
10 мил (0.254 мм), 25 мил (0.635 мм) |
| 50 мил (1.27 мм) |
| Размер печатной платы: |
≤400 мм X 500 мм |
| Паяльная маска: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Финишное покрытие поверхности: |
Необработанная медь, HASL, ENIG, OSP и т.д. |
Высокочастотные печатные платы RO3006 доступны в двухстороннем, многослойном и гибридном исполнении, с готовой медью от 0.5 до 2 унций, толщиной от 0.3 до 1.3 мм, максимальным размером 400 мм на 500 мм, с финишным покрытием поверхности необработанной медью, горячим воздухом, иммерсионным золотом и т.д.
Типичные области применения:
1. Автомобильные радарные системы

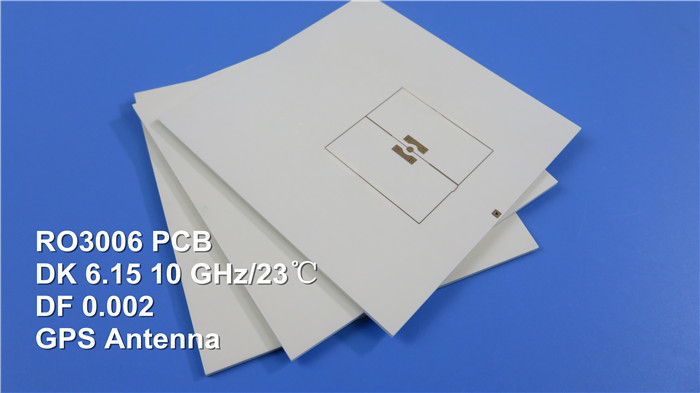

2. GPS-антенны
3. Усилители мощности и антенны
4. Патч-антенны для беспроводной связи
5. Спутниковое вещание
Основной цвет печатных плат RO3006 - белый.
Производственный процесс высокочастотных печатных плат RO3006 аналогичен стандартным ПТФЭ-платам, поэтому он подходит для серийного производства, что дает преимущество на рынке.
Если у вас возникнут вопросы, пожалуйста, свяжитесь с нами.
Приложение: Типичные значения RO3006
| Свойство |
RO3006 |
Направление |
Единицы измерения |
Условие |
Метод испытания |
| Диэлектрическая проницаемость, ε Процесс |
6.15 ±0.05 |
Z |
|
10 ГГц/23°C |
IPC-TM-650 2.5.5.5 Зажатая полосковая линия |
| Диэлектрическая проницаемость, ε Расчет |
6.5 |
Z |
|
8 ГГц - 40 ГГц |
Метод дифференциальной фазовой длины |
| Коэффициент диэлектрических потерь, tanδ |
0.002 |
Z |
|
10 ГГц/23°C |
IPC-TM-650 2.5.5.5 |
| Температурный коэффициент ε |
-262 |
Z |
ppm/°C |
10 ГГц -50°C - 150°C |
IPC-TM-650 2.5.5.5 |
| Стабильность размеров |
0.27
0.15 |
X
Y |
мм/м |
УСЛОВИЕ A |
IPC-TM-650 2.2.4 |
| Удельное объемное сопротивление |
105 |
|
МОм.см |
УСЛОВИЕ A |
IPC 2.5.17.1 |
| Удельное поверхностное сопротивление |
105 |
|
МОм |
УСЛОВИЕ A |
IPC 2.5.17.1 |
| Модуль упругости при растяжении |
1498
1293 |
X
Y |
МПа |
23°C |
ASTM D 638 |
| Влагопоглощение |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Удельная теплоемкость |
0.86 |
|
Дж/г/К |
|
Расчетное |
| Теплопроводность |
0.79 |
|
Вт/м/К |
50°C |
ASTM D 5470 |
Коэффициент теплового расширения
(-55 - 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Плотность |
2.6 |
|
г/см3 |
23°C |
ASTM D 792 |
| Прочность отслаивания меди |
7.1 |
|
фунт/дюйм. |
1 унция, EDC после пайки в расплаве |
IPC-TM 2.4.8 |
| Воспламеняемость |
V-0 |
|
|
|
UL 94 |
| Совместимость с безсвинцовым процессом |
Да |
|
|
|
|
