Гибридный PCB | Смешанный PCB материала построенный на 20 mil RO4350B плюс FR-4 со слепым через

продукты

Недавно отгруженная радиочастотная печатная плата

Гибридный PCB | Смешанный PCB материала построенный на 20 mil RO4350B плюс FR-4 со слепым через

МОК:	1
цена:	USD 2.99-6.99 per piece
стандартная упаковка:	Вакуум
Срок доставки:	6-7 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

BIC-0046-V4.6

Количество слоев:

Стеклянная эпоксидная смола:

RO4350B Tg280℃, er<3.48, Rogers CORP. IT158 FR-4

Окончательный екстернал фольги:

Окончательная высота ПКБ:

1,69 mm ±10%

Поверхностный финиш:

Золото погружения 0,053 микрона над никелем 4,42 микрона

Цвет маски припоя:

Зеленый цвет

Цвет компонентного сказания:

Белый

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-6.99 per piece

Упаковывая детали:

Вакуум

Время доставки:

6-7 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

Краткое введение

С развитием технологии электронной связи, частота связи будет выше и выше, и высокочастотной передаче сигнала, нужно использовать низкую диэлектрическую константу (Dk), низкую диэлектрическую потерю (Df) только дорогие особенные материалы. Эти материалы имеют цианат и высокочастотные материалы как политетрафторэтилен/керамические базовые материалы (PTFE/Ceramic), углероды/керамические базовые материалы (углерод гидры/керамическое). Обычно эти материалы дороги.

Уменьшение цены важные середины для клиентов улучшить конкурентоспособность продуктов. Поэтому, клиенты принимают пластинчатую структуру смешанных материалов в дизайне структуры PCB, т.е., необходимый слой сигнала использует высокочастотные материалы для того чтобы отвечать потребностямы передачи сигнала. Другая линия слои сделана из обычной эпоксидной смолы FR-4 стеклоткани, которую мы вызываем гибридной доской.

Доступный высокочастотный материал (ядр)

RO4350B RO4003C

4mil (0.1mm) 8mil (0.203mm)

6.6mil (0.168mm) 12mil (0.3mm)

10mil (0.254mm) 20mil (0.508mm)

13.3mil (0.338mm) 32mil (0.813mm)

20mil (0.508mm) 60mil (1.524mm)

30mil (0.762mm)

60mil (1.524mm)

Случай PCB: Гибридный PCB | Смешанный PCB материала построенный на 20 mil RO4350B плюс FR-4 со слепым через

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

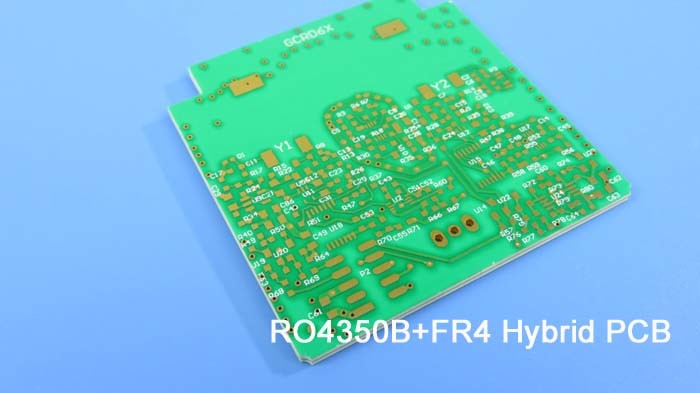

Это тип смешанного материала разнослоистый PCB построил на 20 mil RO4350B плюс субстрат FR-4 для применения спутниковой антенны. 1,69 mm толсто, белый silkscreen над зеленой маской припоя на обеих сторонах и золоте погружения покрыт на пусковых площадках и следах. Основное вещество использовано от Rogers и ITEQ, всей доски поставляя 1 PCB вверх. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.

Особенности и преимущества

RO4350B показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот;

Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;

Улучшение представления SI над стог-поднимает со всей доской FR4;

Снижение себестоимости сверх стог-поднимает с полностью малопотертым материалом;

Длинная продолжительность хранения которая можно хранить на больше чем 1 год в сумке вакуума;

ISO9001, ISO14001, UL аттестовало изготовляя фабрику;

Производство PCB на необходимых спецификациях;

Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;

8000 типов PCB в месяц;

Применение

LNA, конвертер приема радиолокационных данных, расширенный спектр, антенна 3G

Параметр и технические спецификации

РАЗМЕР PCB	99 x 85mm=1PCS
ТИП ДОСКИ	Разнослоистый PCB
Количество слоев	6 слоев
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь --------0,5 oz) +plate ВЕРХНИЙ слой 18um (
	RO4350B 0.508mm
	медь ------- 18um (0,5 oz)
	Prepreg 2313 x 2, 0.2mm
	Медь ------- 35um (1 oz)
	FR-4 0.305mm
	Медь ------- 35um (1 oz)
	Prepreg 2313 x 2, 0.2mm
	Медь ------- 35um (1 oz)
	FR-4 0.305mm
	медь --------слой СРЕДСТВА 18um (0,5 oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 15mil/15
Минимальные/максимальные отверстия:	0,4 mm/2,5 mm
Количество различных отверстий:	4
Количество буровых скважин:	89
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO4350B Tg280℃, er<3>
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	1 oz
Окончательная высота PCB:	1,69 mm ±10%
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения 0,053 микрона над никелем 4,42 микрона
Припаяйте маску для того чтобы примениться к:	Обе стороны
Цвет маски припоя:	Зеленый цвет, LP-4G/G-05, Nanya
Тип маски припоя:	LPI
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	Верхняя сторона
Цвет компонентного сказания	Белизна, S-380W, Taiyo
Имя или логотип изготовителя:	N/A
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 0.4mm. Шторки через L1-L2, L5-L6, L3-L6
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.
