Характер продукции
Как следует из названия, высокая частота означает, что частота относительно высока, обычно относится к частоте >=300 МГц (т.е. длина волны <=1 м), то есть обычной радиочастотной полосе.Электромагнитные волны частоты >= 1 ГГц называют микроволновыми.
Типичные частоты для беспроводных приложений:
* Текущий мобильный: 0,9 ГГц - 2 ГГц
* Системы 3G: 2,5 ГГц
* Bluetooth: 2,5 ГГц
* GPS: 12,6 ГГц
* LMDS: 24 и 40 ГГц
* Автомобильные: 77 ГГц
Рынок: RFID, беспроводная связь, базовые станции и антенны, усилители, продукты, бытовая электроника.
Высокочастотная печатная плата или микроволновая печатная плата (PCB) - это печатная плата, изготовленная на высокочастотной (микроволновой) пластинке, покрытой медью.многослойная доска и смешанная конструкция.

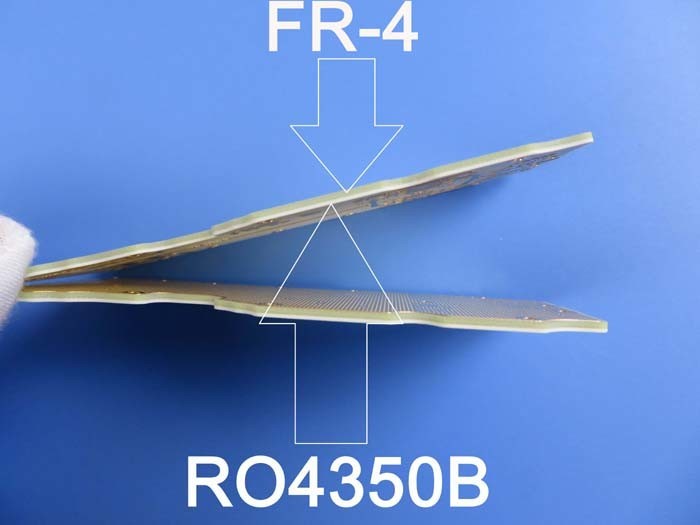

Смешанная структура включает в себя высокопроизводительный специальный субстрат, PP-лист + обычная производительная доска и PP-лист смешанная прессинг-доска; высокочастотный субстрат + обычный FR4-субстрат;высокочастотный субстрат + металлическая основа и т.д..

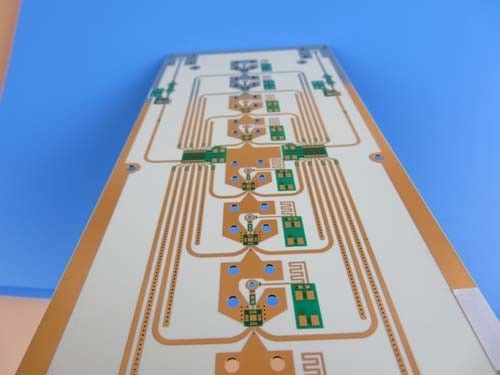

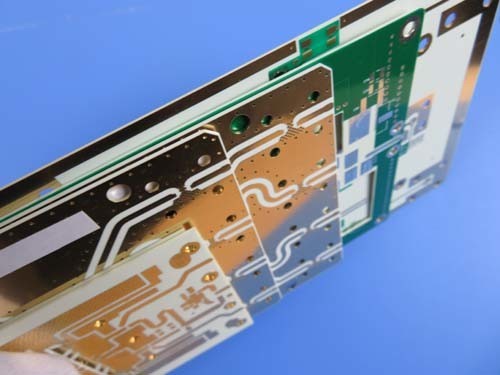

PCB Case: Высокочастотный PCB. 10 миллилограммов RO4350B платы. Погружение золотого RF PCB.
(Платы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее описание
Это тип двустороннего печатного листа, построенного на 10мл RO4350B субстрате с Tg 280°C для применения мобильного усилителя сигнала.3 мм толщины завершен с белым шелковым экраном над зеленой сварной маской и погружение золото покрыто на подушкахОсновной материал используется от Rogers Corp., вся плата поставляет по 1 на панель. Они изготовлены по IPC 6012 класс 2 с использованием поставленных данных Гербера. Каждая 100 панелей упакованы для отправки.
Особенности и преимущества
Диэлектрическая постоянная (DK) низкая и стабильная, поэтому передача сигнала хороша без задержек;
Характеристика низких диэлектрических потерь делает потерю сигнала на более низком уровне, что делает передачу сигнала всего оборудования отличной;
Низкий тепловой коэффициент диэлектрической постоянной;
Низкое расширение оси Z;
Процесс SMT устойчив к повторному сварке, устойчив к переработке;
Хорошая устойчивость к окислению и хорошее рассеивание тепла;
Удовлетворение ваших потребностей в ПКБ от прототипа до серийного производства;
16000 квадратных метров мастерской;
Срок доставки: >98%
Уровень жалоб клиентов: < 1%
Применение
РЧ-передатчик, антенна с несколькими соединителями, идентификация РЧ, усилитель ствола
Параметр и таблица данных
| Размер ПКБ |
120 x 75 мм = 1 PCS |
| Тип доски |
Двусторонние ПХБ |
| Количество слоев |
2 слоя |
| Компоненты поверхностного монтажа |
Да, да. |
| С помощью отверстий |
Да, да. |
| СТРАНКОВАНИЕ слоев |
медь ------- 18um ((0,5 унций) + пластина TOP слой |
| RO4350B 0,254 мм |
| медь ------- 18um ((0,5 унций) + пластина BOT слой |
| Технологии |
|
| Минимальные следы и пространство: |
9 мл / 4 мл |
| Минимальные / максимальные отверстия: |
00,25 мм / 1,0 мм |
| Количество различных отверстий: |
3 |
| Количество отверстий: |
92 |
| Количество измельченных слотов: |
0 |
| Количество внутренних отрезков: |
0 |
| Управление импеданцией: |
- Нет. |
| Номер золотого пальца: |
0 |
| Материал для доски |
|
| Эпоксид стекла: |
RO4350B Tg280°C, er<3.48Корпорация Роджерс. |
| Окончательная фольга внешняя: |
10,0 унций |
| Внутренняя конечная фольга: |
Никаких |
| Окончательная высота ПХБ: |
0.3 мм ± 0.1 |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ |
|
| Поверхностная отделка |
Золото для погружения |
| Маска для сварки применяется: |
TOP и BOT 12микронов минимум |
| Цвет маски для сварки: |
Зелёный, PSR-2000GT600D, Тайё поставляется. |
| Тип паяльной маски: |
LPSM |
| Контур/резка |
Маршрутизация |
| Маркировка |
|
| Страна легенды компонента |
ТОП и БОТ. |
| Цвет легенды компонента |
Белый, IJR-4000 MW300, марка Taiyo |
| Наименование или логотип производителя: |
Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА |
| ВИА |
Площадь отверстия (PTH), минимальный размер 0,25 мм. |
| Оценка воспламеняемости |
UL 94-V0 Минимальное разрешение. |
| Размерная толерантность |
|
| Размер контура: |
0.0059" |
| Площадь: |
0.0029" |
| Толерантность сверла: |
0.002" |
| ТЕСТ |
100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства |
файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ |
По всему миру, по всему миру. |
О нас
Компания Bicheng PCB, базирующаяся в Китае, придерживается философии помощи малым и средним компаниям в сокращении затрат и времени, затрачиваемых на PCB.
Наши возможности в 2019 году
Слепые, зарытые.
Гибкие печатные платы
Тяжелые медные доски 12 унций
Материал с высоким Tg и высоким CTI
Гибридный FR-4 и высокочастотный материал
ПКБ с регулируемой импеданцией
IPC класс 2, IPC класс 3
ПХБ без свинца (соответствующие требованиям RoHS)
Многослойные печатные платы для досок с более чем 32 слоями меди
Металлические ПКБ (MCPCB)
Материалы для печатных пластин ¥ FR-4, полиамид, Роджерс и другие
Производитель ПКБ, соответствующий требованиям RoHS
Строгие гибкие ПХБ
РЧ ПКБ / высокочастотные ПКБ
Проход через отверстие, BGA, Золотой палец, Кромковый купол
Пропускные устройства, заполненные пропускными устройствами
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), сертификация UL
Наши услуги
Сосредоточьтесь на прототипах, небольших партиях, объемном производстве
Быстрый поворот, двусторонний ПКБ 24 часа в сутки.
Услуги по доставке грузов от двери к двери
