Подробная информация о продукции

Домой > продукты >

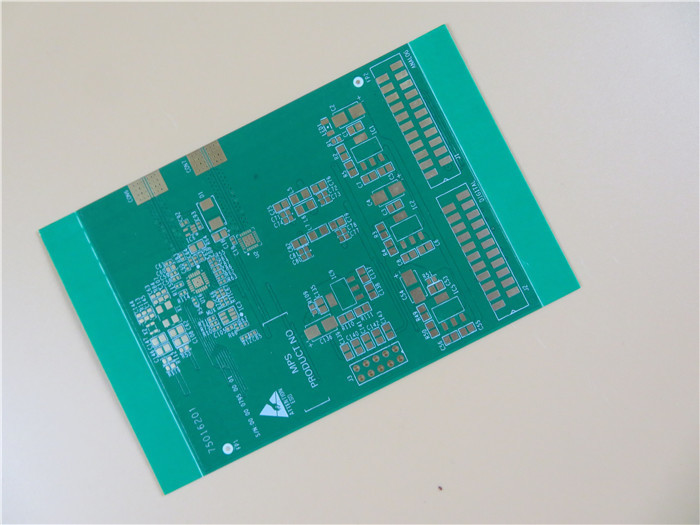

Высокочастотный PCB | 10 монтажная плата mil RO4350B | PCB RF золота погружения

продукты

Недавно отгруженная радиочастотная печатная плата

Высокочастотный PCB | 10 монтажная плата mil RO4350B | PCB RF золота погружения

МОК:	1
цена:	USD40~50
стандартная упаковка:	Вакуум
Срок доставки:	5-6 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

BIC-0487-V4.87

Тип доски:

Двойник встал на сторону ПКБ

Количество слоев:

2 слоя

Стеклянная эпоксидная смола:

РО4350Б Тг280℃, ер<3.48, Рогерс КОРП.

Окончательный екстернал фольги:

1,0 Оз

Окончательная высота ПКБ:

0,3 mm ±0.1

Поверхностный финиш:

Золото погружения

Цвет маски припоя:

Зеленый цвет, ПСР-2000ГТ600Д, Тайо поставил.

Цвет компонентного сказания:

Белый, IJR-4000 MW300, бренд Taiyo

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD40~50

Упаковывая детали:

Вакуум

Время доставки:

5-6 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

Профиль продукта

1,1 общее описание

Это тип двойного, который встали на сторону PCB построенного на субстрате 10mil RO4350B с Tg 280°C для применения мобильной ракеты -носителя сигнала. Оно толстые 0.3mm законченный с белым silkscreen над зеленой маской припоя и золото погружения покрыто на пусковых площадках. Основное вещество использовано от Rogers CORP., всей доски поставляя 1 вверх в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 100 панелей упакованы для пересылки.

1,2 особенности и преимущества

A. Диэлектрическая константа (DK) низка и стабилизирована, поэтому передачи сигнала хороша без промедления;
B. Характеристика низкой диэлектрической потери делает потерю сигнала на lower level, который делает передачу сигнала изо всего оборудования превосходным;
Коэффициент C. Низк термальный диэлектрической константы;
Расширение D. Низк Z-Оси;
Процесс E. SMT устойчив к паять reflow, устойчивый для того чтобы переработать;
Сопротивление оксидации F. Хорош и хорошее тепловыделение;
G. Встреча вашему PCB от прототипа к массовому производству;
Мастерская метра H. 16000 квадратная;
I. Доставка в срок: >98%
Тариф жалобы J. Клиента: <1>

1,3 применение

Передатчик RF, антенна мульти-муфты, идентификация RF, усилитель хобота

1,4 параметр и технические спецификации

РАЗМЕР PCB	120 x 75mm=1PCS
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um (
	RO4350B 0.254mm
	медь ------- 18um (0.5oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 9 mil/4
Минимальные/максимальные отверстия:	0,25 mm/1.0mm
Количество различных отверстий:	3
Количество буровых скважин:	92
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO4350B Tg280℃, er<3>
Окончательная фольга внешняя:	1,0 oz
Окончательная фольга внутренняя:	N/A
Окончательная высота PCB:	0,3 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения
Припаяйте маску для того чтобы примениться к:	Минимум ВЕРХНЕЙ ЧАСТИ и СРЕДСТВА 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ и СРЕДСТВО.
Цвет компонентного сказания	Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 0.25mm. Через палаточное.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Машина высокоскоростного multihead PCB сверля

Высокочастотный PCB | 10 монтажная плата mil RO4350B | PCB RF золота погружения 0
