Характер продукции
Краткое введение
Как следует из названия, высокая частота означает, что частота относительно высока, обычно относится к частоте >=300 МГц (т.е. длина волны =1ГГц называется микроволной.
Типичные частоты для беспроводных приложений:
* Текущие мобильные телефоны: 0,9 ГГц - 2 ГГц
* Системы 3G: 2,5 ГГц
* Bluetooth: 2,5 ГГц
* GPS: 12,6 ГГц
* LMDS: 24 ГГц и 40 ГГц
* Автомобильные: 77 ГГц
Рынок: RFID, беспроводная связь, базовые станции и антенны, усилители, продукты, потребительская электроника.
Высокочастотная печатная плата или микроволновая печатная плата относится к печатной плате, изготовленной на высокочастотной (микроволновой) подложке из фольгированного материала. Распространенные типы: двухсторонние платы, многослойные платы и смешанные конструкции.
Смешанная конструкция включает в себя высокопроизводительные специальные подложки, листы ПП + обычные производительные платы и платы со смешанным прессованием из листов ПП; высокочастотные подложки + обычные подложки FR4; высокочастотные подложки + металлическое основание и т. д.

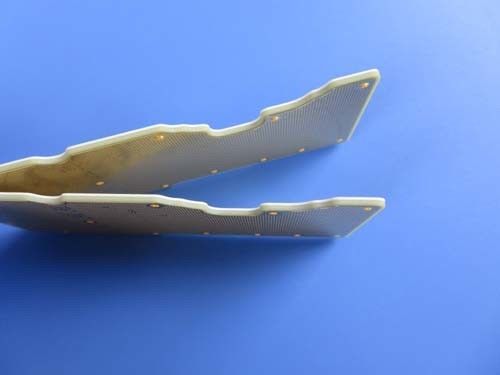

Пример печатной платы: Микроволновые печатные платы на RO4350B толщиной 10 мил с иммерсионным золотом
(Печатные платы являются заказными изделиями, представленные изображения и параметры приведены только для справки)
Общее описание
Это тип двухсторонней высокочастотной печатной платы, изготовленной на подложке RO4350B толщиной 10 мил для применения в антеннах. Это 2-слойная RF печатная плата толщиной 0,3 мм. Она имеет покрытие иммерсионным золотом без паяльной маски. Изготовлена в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 50 плат упаковываются для отправки.
Особенности и преимущества
Диэлектрическая проницаемость (DK) низкая и стабильная, поэтому передача сигнала хорошая без задержек.
Хорошая стойкость к высоким и низким температурам. (-192℃-260℃)
Хорошая термостойкость, химическая стойкость, ударная прочность и прочность на отслаивание.
Процесс SMT устойчив к пайке оплавлением, устойчив к повторной пайке благодаря золотым контактным площадкам.
Своевременная доставка. Поддержание уровня своевременной доставки 98%.
Весь производственный процесс полностью контролируется.
Нет минимального объема заказа, низкая стоимость прототипов и образцов.
Соответствует UL
Уровень жалоб клиентов: <1%
Применение
Передатчик, Вариокаплер, Цифровой передатчик, Антенна 3G
Параметры и технические характеристики
| РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ |
10 x 37 мм = 1 шт. |
| ТИП ПЛАТЫ |
Двухсторонняя печатная плата |
| Количество слоев |
2 слоя |
| Компоненты для поверхностного монтажа |
ДА |
| Компоненты для сквозного монтажа |
НЕТ |
| СТРУКТУРА СЛОЕВ |
медь ------- 35 мкм (1 унция) + верхний слой платы |
| RO4350B 0,254 мм |
| медь ------- 35 мкм (1 унция) + нижний слой платы |
| ТЕХНОЛОГИЯ |
|
| Минимальная ширина проводника и зазор: |
8,8 мил / 10,5 мил |
| Минимальные / Максимальные отверстия: |
нет |
| Количество различных отверстий: |
нет |
| Количество сверлильных отверстий: |
нет |
| Количество фрезерованных пазов: |
0 |
| Количество внутренних вырезов: |
0 |
| Контроль импеданса: |
нет |
| Количество позолоченных контактов: |
0 |
| МАТЕРИАЛ ПЛАТЫ |
|
| Стеклоэпоксидная смола: |
RO4350B Tg280℃, er<3,48, Rogers Corp. |
| Внешняя фольга: |
1,5 унции |
| Внутренняя фольга: |
Н/Д |
| Окончательная высота печатной платы: |
0,3 мм ±0,1 |
| ПОКРЫТИЕ И ОБРАБОТКА |
|
| Поверхностное покрытие |
Иммерсионное золото, 87% |
| Паяльная маска применяется к: |
Н/Д |
| Цвет паяльной маски: |
Н/Д |
| Тип паяльной маски: |
Н/Д |
| КОНТУР/РЕЗКА |
Фрезерование |
| МАРКИРОВКА |
|
| Сторона легенды компонентов |
Н/Д |
| Цвет легенды компонентов |
Н/Д |
| Название производителя или логотип: |
Н/Д |
| ВИА |
НЕТ |
| КЛАСС ПОЖАРООПАСНОСТИ |
UL 94-V0 одобрено МИН. |
| ДОПУСКИ РАЗМЕРОВ |
|
| Габаритные размеры: |
0,0059" |
| Покрытие платы: |
0,0029" |
| Допуск на сверление: |
0,002" |
| ТЕСТИРОВАНИЕ |
100% электрическое тестирование перед отправкой |
| ТИП ПОСТАВЛЯЕМОГО ЧЕРТЕЖА |
файл по электронной почте, Gerber RS-274-X, PCBDOC и т. д. |
| ОБЛАСТЬ ОБСЛУЖИВАНИЯ |
По всему миру, глобально. |
Политика качества
Bicheng разработала ряд процедур и подходов к управлению, чтобы гарантировать соответствие печатных плат требованиям клиентов, включая выбор поставщиков, контроль незавершенного производства (WIP), контроль исходящей продукции и обслуживание клиентов и т. д.
Оценка и аудит поставщиков
Поставщики должны быть оценены Bicheng. Кроме того, Bicheng ежегодно оценивает и ранжирует поставщиков, чтобы гарантировать, что поставляемые материалы соответствуют требованиям Bicheng. Кроме того, Bicheng постоянно развивает поставщиков и контролирует их для улучшения управления качеством и окружающей средой на основе систем ISO9001 и ISO14001.
Оценка контракта
Bicheng проверяет и подтверждает требования клиента, чтобы убедиться, что мы имеем возможность удовлетворить требования клиента, включая спецификации, сроки поставки и другие требования, прежде чем принять заказ.
Создание, аудит и контроль производственных данных.
Когда проектные данные и спецификации клиента предоставляются нашему отделу маркетинга, Bicheng должен проверить все требования. Затем данные проекта преобразуются в производственные данные с помощью CAM. Наконец, производственная инструкция (MI) генерируется в соответствии с фактическим производственным процессом и технологиями для производственного отдела в качестве основы для фактического изготовления. MI должен быть проверен независимыми инженерами и инженерами по обеспечению качества перед выпуском.
Контроль качества входящих материалов
Все материалы должны быть проверены перед складированием. Мы установили ряд строгих процедур и инструкций по проверке для контроля входящих материалов. Кроме того, различные точные инспекционные приборы и аппаратура гарантируют возможность судить о качестве материала. Мы выдаем материалы по принципу "первым пришел - первым ушел" и выдаем "предупреждение" для материалов, срок годности которых подходит к концу, чтобы гарантировать, что материалы будут использованы до истечения срока годности.
Контроль производственного процесса
Правильная производственная инструкция (MI), комплексное управление и техническое обслуживание оборудования, контроль процесса, строгий контроль и мониторинг незавершенного производства, а также рабочие инструкции - все это обеспечивает полный контроль над всем производственным процессом.
Финальный контроль и инспекция
Все печатные платы должны пройти проверку на обрыв и короткое замыкание, а также визуальный осмотр после прохождения указанных физических тестов. Мы владеем различным передовым испытательным оборудованием, включая специализированные машины для тестирования летающими пробниками, чтобы гарантировать, что каждая печатная плата протестирована на 100%.
Аудит доставки продукции
Мы создали специализированный отдел FQA для проверки печатных плат в соответствии со спецификациями и требованиями клиента путем выборочного контроля. Квалифицированные печатные платы будут упакованы.
FQA также должна провести 100% аудит складской упаковки и отгружаемой продукции, включая номер продукта, номер клиента, количество продукта, адрес доставки и т. д. перед отгрузкой.
Обслуживание клиентов
Мы создали профессиональную команду по обслуживанию клиентов для проактивного общения с клиентами и своевременного реагирования на отзывы клиентов. Мы уделяем большое внимание потребностям клиентов и пониманию их требований, своевременно корректируя политику обслуживания клиентов и требования к продукции печатных плат.
