Характер продукции
Краткое введение
RO4350B High Frequency Circuit Material - это стеклонаполненные углеводородные/керамические ламинаты (не ПТФЭ), разработанные для высокопроизводительных, крупносерийных коммерческих применений. В настоящее время в компании Bicheng доступны двухсторонние и многослойные печатные платы RO4350B. Двухсторонние печатные платы RO4350B толщиной 10 мил (0,254 мм), 20 мил (0,508 мм), 30 мил (0,762 мм) и 60 мил (1,524 мм) являются бестселлерами. Мы предлагаем услуги прототипирования, мелкосерийного и крупносерийного производства.
Преимущества
1) Отличные высокочастотные характеристики благодаря низкой диэлектрической толерантности и потерям;
2) Отличная стабильность размеров.
3) Низкий температурный коэффициент диэлектрической проницаемости;
4) Низкое расширение по оси Z;
5) Низкий коэффициент расширения в плоскости;
6) Стабильные электрические характеристики в зависимости от частоты;
Применение
1) Аттенюатор, автоматическая индукция затвора;
2) LNB для спутников прямого вещания;
3) Микрополосковая антенна, расширенный спектр;
4) Микрополосковые антенны и усилители мощности базовых станций сотовой связи;
5) Метки радиочастотной идентификации
6) Системы связи с расширенным спектром
7) Усилитель магистрали, модуль разветвителя и т. д.

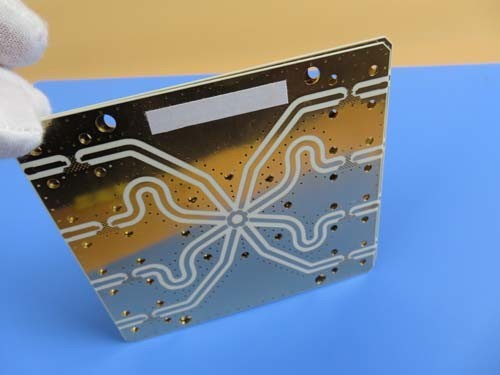

Корпус печатной платы: Печатная плата RO4350B | Высокочастотная печатная плата | Печатная плата толщиной 0,3 мм | Позолоченная печатная плата
(Печатные платы являются заказными изделиями, представленные изображение и параметры приведены только для справки)
Общее описание
Это тип двухсторонней печатной платы, изготовленной на подложке RO4350B толщиной 10 мил с Tg 280°C для применения в антеннах. Толщина платы составляет 0,3 мм, с белым шелкографическим покрытием поверх зеленой паяльной маски и позолотой на контактных площадках. Базовый материал производства Rogers Corp., вся плата поставляется по 1 шт. на панель. Изготовление осуществляется в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждая партия из 100 панелей упаковывается для отправки.
Особенности и преимущества
Температурный коэффициент диэлектрической проницаемости является одним из самых низких среди всех материалов печатных плат, что делает его идеальным для температурно-чувствительных применений;
Расслоение медной фольги не происходит из-за изменения температуры благодаря соответствию коэффициента теплового расширения медной фольги;
Снижение потерь сигнала в высокочастотных приложениях соответствует потребностям развития коммуникационных технологий;
Низкий коэффициент расширения в плоскости;
Отличная стабильность размеров;
Продукция и производство сертифицированы уполномоченными организациями;
Сертификаты UL, ISO14001, TS16949;
Своевременное обслуживание;
Более 15 лет опыта в производстве печатных плат;
Применение
УКВ-радио, делитель мощности, ретрансляционные станции, антенны базовых станций
Параметры и технические характеристики
| РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ |
160 x 70 мм = 1 шт. |
| ТИП ПЛАТЫ |
Двухсторонняя печатная плата |
| Количество слоев |
2 слоя |
| Компоненты для поверхностного монтажа |
ДА |
| Компоненты для сквозного монтажа |
ДА |
| СТРУКТУРА СЛОЕВ |
медь ------- 18 мкм (0,5 унции) + покрытие верхнего слоя |
| RO4350B 0,254 мм |
| медь ------- 18 мкм (0,5 унции) + покрытие нижнего слоя |
| ТЕХНОЛОГИЯ |
|
| Минимальная ширина проводника и зазор: |
4 мил / 15 мил |
| Минимальные / Максимальные отверстия: |
0,254 мм / 4,0 мм |
| Количество различных отверстий: |
4 |
| Количество сверленых отверстий: |
125 |
| Количество фрезерованных пазов: |
0 |
| Количество внутренних вырезов: |
0 |
| Контроль импеданса: |
нет |
| Количество позолоченных контактов: |
0 |
| МАТЕРИАЛ ПЛАТЫ |
|
| Стеклоэпоксидная смола: |
RO4350B Tg280°C, er <3,48, Rogers Corp.Финальная фольга внешняя: |
| 1,0 унции |
Финальная фольга внутренняя: |
| Н/Д |
Финальная высота печатной платы: |
| 0,3 мм ±0,1 |
ПОКРЫТИЕ И ОБРАБОТКА |
| Поверхностная отделка |
|
| Иммерсионное золото |
Паяльная маска наносится на: |
| ВЕРХНИЙ слой минимум 12 мкм, нижний слой запрещен. |
Цвет паяльной маски: |
| Зеленый, PSR-2000GT600D, производства Taiyo. |
Тип паяльной маски: |
| LPSM |
КОНТУР/РЕЗКА |
| Фрезерование |
МАРКИРОВКА |
| Сторона маркировки компонентов |
|
| ВЕРХНЯЯ |
Цвет маркировки компонентов: |
| Белый, IJR-4000 MW300, бренд Taiyo |
Наименование или логотип производителя: |
| Нанесено на плату в проводящей области и маркировано как СВОБОДНАЯ ОБЛАСТЬ |
ВИА |
| Металлизированные сквозные отверстия (PTH), минимальный размер 0,2 мм. Виа с покрытием. |
КЛАСС ПОЖАРООПАСНОСТИ |
| Минимальное одобрение UL 94-V0. |
ДОПУСКИ РАЗМЕРОВ |
| Габаритные размеры: |
|
| 0,0059" |
Покрытие платы: |
| 0,0029" |
Допуск на сверление: |
| 0,002" |
ТЕСТИРОВАНИЕ |
| 100% электрическое тестирование перед отгрузкой |
ТИП ПОСТАВЛЯЕМОГО АРТ-ФАЙЛА |
| электронное письмо, Gerber RS-274-X, PCBDOC и т. д. |
ОБЛАСТЬ ОБСЛУЖИВАНИЯ |
| По всему миру, глобально. |
Почему выбирают нас? |
1) Сосредоточьтесь на своих основных компетенциях: Мы глубоко понимаем, что на рынке существует жесткая конкуренция для наших клиентов. Вы можете сосредоточиться на таких важных компетенциях, как исследования и разработки, продажи и маркетинг, основываясь на нашей профессиональной производительности и квалифицированных услугах, превосходящих ваши ожидания.
2) Передовые технологии: для малых и средних клиентов вполне естественно стремиться к новейшему оборудованию и производственному опыту для своих печатных плат. Благодаря партнерству с Bicheng PCB вы получаете доступ к нашим 3 производственным базам площадью более 26 000 квадратных метров, чтобы достичь ваших ожиданий.
4) Экономия затрат на производство: Стоимость производства является одним из ключевых факторов конкурентоспособности продукции наших клиентов. Bicheng PCB стремится снизить производственные затраты за счет внедрения оборудования, обучения персонала и совершенствования технологий для повышения их прибыльности. Клиенты довольны нашей экономией затрат без потери качества.
5) Избегайте проблем: Проблемы с качеством могут доставить неприятности. Инженерный дизайн Bicheng предотвращает возникновение проблем на этапе предпроизводства. Вы не будете страдать от головной боли с прототипами, мелкими заказами и серийным производством Bicheng. Наш процент жалоб клиентов составляет менее 1% и будет удовлетворен.
6) Экономия времени: Рынок требует быстрого обновления продукции. Bicheng PCB всегда работает быстро и гибко, чтобы сэкономить время производства от прототипа до стандартного производства, с быстрой оборачиваемостью или запланированными поставками.
7) Отличная команда: Bicheng - надежный партнер, полный страсти, дисциплины, ответственности и честности. У нас есть команда опытных продавцов и квалифицированных специалистов по обслуживанию клиентов. Не меняйте поставщика. Если смена необходима, Bicheng - правильный выбор для вас.
