Краткое введение
Материал цепи RO4350B высокочастотный стеклянный усиленный углерод/керамические ламинаты (не PTFE) конструированные для представления чувствительного, высокообъемных коммерческих применений. В настоящее время двойные, который встали на сторону и разнослоистые PCB RO4350B доступны на компании Bicheng. Двойной, который встали на сторону PCB RO4350B с толщиной 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) и 60mil (1.524mm) бестселлеры. Мы обеспечиваем бега прототипа, небольшие серии и обслуживания объема продукции.
Преимущества
1) Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;
2) Превосходная сохранность формы.
3) Низкий термальный коэффициент диэлектрической константы;
4) Низкое расширение Z-оси;
5) Низкий коэффициент расширения в-самолета;
6) Стабилизированная частота verus электрических свойств;
Применения
1) Амортизатор, автоматическая индукция ворот;
2) LNB для сразу спутников передачи;
3) Антенна микрополосковой линии, расширенный спектр;
4) Микрополосковая линия и клетчатые антенны базовой станции и усилители силы;
5) Бирки идентификаций RF
6) Системы связи расширенного спектра
7) Усилитель хобота, модуль etc splitter.

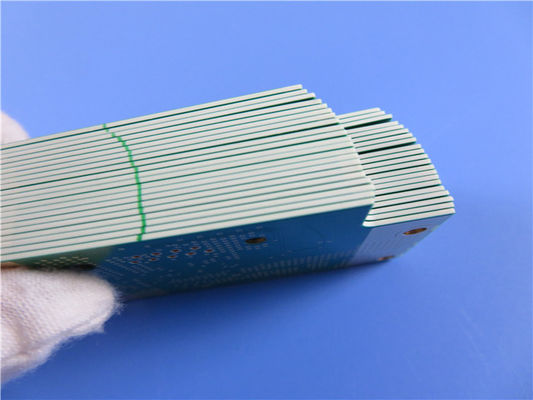

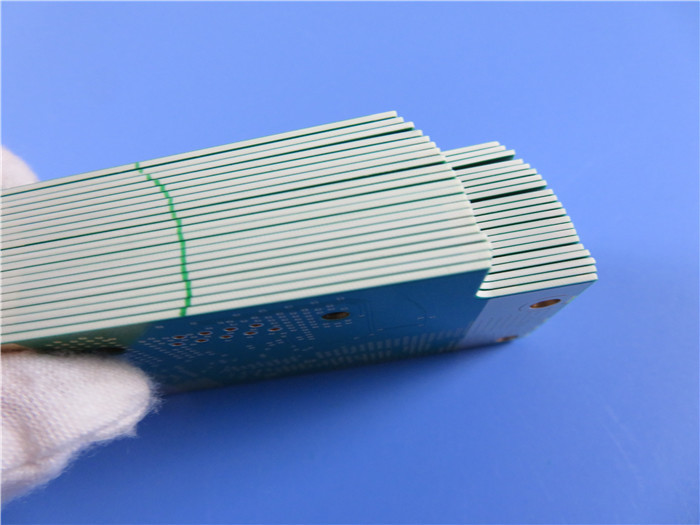

Случай PCB: PCB золота погружения на 30 mil RO4350B с двойными слоями
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип двойного, который встали на сторону PCB построенного на высокочастотном субстрате с Tg 288°C для применения модуля 4G WiFi. 0,8 mm толсто, белый silkscreen над зеленой маской припоя. Все via открыты для того чтобы проветрить. Пусковые площадки покрыты золотом погружения. Основное вещество использовано от Rogers RO4350B, всей доски поставляя 1 PCB вверх. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.
Особенности и преимущества
Диэлектрическая константа (DK) низка и стабилизирована, поэтому передачи сигнала хороша без промедления;
Деламинация медной фольги не будет причинена изменением холода и жары должных к последовательности с коэффициентом теплового расширения медной фольги;
Превосходная сохранность формы;
Сопротивление хорошей высокой температуры и низкой температуры (- 192℃-260℃);
UL узнал и RoHS Директивн-уступчивое;
Электрический тест и высоковольтный тест;
Тест управлением импеданса и тест припо-способности;
Микро-раздел и термальные нагрузочные испытания;
Тест надежности, тест сопротивления изоляции и ионный тест загрязнения;
Встрече вашего PCB от прототипа к массовому производству;
Применение
Малошумный усилитель, акустические датчики обнаружения, электронно-оптические передатчики, антенна 4G
Параметр и технические спецификации
| РАЗМЕР PCB |
67 x 33mm=1PCS |
| ТИП ДОСКИ |
Двойник встал на сторону PCB |
| Количество слоев |
2 слоя |
| Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ |
медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um ( |
| RO4350B 0.762mm |
| медь ------- 35um (1oz) + слой СРЕДСТВА плиты |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
mil 5 mil/4,5 |
| Минимальные/максимальные отверстия: |
0,3 mm/4,6 mm |
| Количество различных отверстий: |
7 |
| Количество буровых скважин: |
105 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
0 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
RO4350B Tg280℃, er<3>
|
| Окончательная фольга внешняя: |
1,5 oz |
| Окончательная фольга внутренняя: |
N/A |
| Окончательная высота PCB: |
0,8 mm ±10% |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
| Поверхностный финиш |
Золото погружения |
| Припаяйте маску для того чтобы примениться к: |
ВЕРХНИЙ, минимум 12micron |
| Цвет маски припоя: |
Зеленый цвет, PSR-2000GT600D, Taiyo поставил. |
| Тип маски припоя: |
LPSM |
| CONTOUR/CUTTING |
Трасса |
| МАРКИРОВКА |
|
| Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ |
| Цвет компонентного сказания |
Белый, IJR-4000 MW300, бренд Taiyo |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (PTH), минимальный размер 0.3mm. Маска припоя расчехлила |
| ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
Почему выберите нас?
1) Фокус на ваших правомочностях ядра: Мы глубоко знали оно полно яростной конкуренции для наших клиентов в рынке. Вы можете сфокусировать на таких важных правомочностях как научные исследования и разработки, продажи и маркетинге основанные на наших профессиональном представлении и умелых обслуживаниях которые превышающ ваше ожидание.
2) Самая современная технология: она рациональна для небольшого и среднего размера клиента для того чтобы жаждать после самого последнего оборудования и изготовляя экспертизы для своего PCBs. партнерствами
с PCB Bicheng, вы приобретаете доступ для достижения вашего ожидания с нашими 3 основаниями фабрики со сверх 26 000 квадратными метрами.
4) Сохраните производственные затраты: Цена производства один из узловых пунктов конкурентоспособности продукта наших клиентов. PCB Bicheng стремился уменьшить свои производительные расходы от оборудования для того чтобы ввести, тренировки работника и улучшения технологии для увеличения их доходности. Клиенты удовлетворяются с нашими стоимостями сбережений но без качественной потери.
5) Избегите перебранки: Расстроенное дело когда качественная проблема hassling вы. Проектирование Bicheng предотвращает проблему от происходить в подготовке производства. Вы не получите головную боль с прототипами Bicheng, небольшими заказами и объемом продукции. Наш тариф жалобы клиента чем 1% и будет разрешенные удовлетворительными.
6) Сохраните время: Рынок требует продуктов уточняя быстро. PCB Bicheng всегда работает быстрый и гибкий для сохранения времени продукции от прототипа к стандартной продукции,
быстрый оборот или запланированные доставки.
7) Превосходная команда: Bicheng благонадежный партнер со страстью, дисциплиной, ответственностью и честностью. Мы имеем команду опытных людей продаж и умелых обслуживаний клиента. Не измените вашего поставщика. Если изменение, Bicheng правое одно для вас.
