Что такое RO3006?
Это керамически наполненный композитный ламинат PTFE от Rogers Corporation. Он предназначен для коммерческих микроволновых и радиочастотных приложений. Диэлектрическая постоянная (Dk) составляет 6,15 ± 0,15 при 10 ГГц.Коэффициент рассеивания (Df) равен 0.0020 на частоте 10 ГГц. Материал имеет очень низкую СТЭ 17 ppm/°C в оси X и Y. Это соответствует СТЭ меди. СТЭ оси Z составляет 24 ppm/°C. Температура разложения (Td) составляет 500°C.Материал UL94 V-0Идеально подходит для применений, требующих высокого Dk и отличной размерной стабильности.
Какой ПКБ можно изготовить из него?
Площадь пластинки составляет 0,25 мм (10 мл). Вес меди составляет 1 унция на слой.OSP (органический консервант для сварки) применяется в качестве поверхностиНа верхнем слое печатается черный шелковый экран. Минимальный отпечаток и пространство составляют 5 и 7 миллиметров. Минимальный размер отверстия составляет 0,25 мм.Толщина покрытия 20 мкмСтандарт качества - IPC Класс 2. Эта плата идеально подходит для автомобильных радаров, GPS антенн, усилителей сотовой энергии и антенн для патчей.
1Обзор материалов

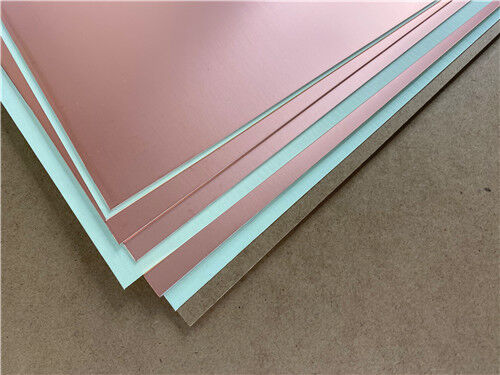

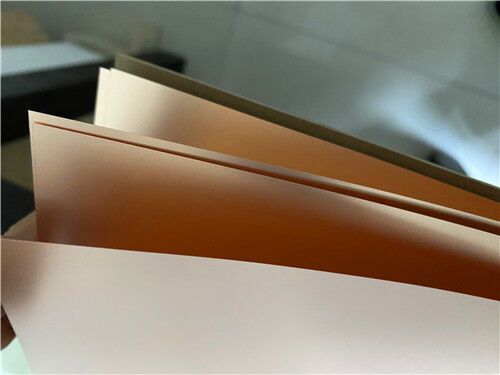

RO3006 представляет собой керамически заполненный композитный ламинат из ПТФЭ. Он производится корпорацией Rogers. Он является частью серии высокочастотных материалов схемы RO3000®.Эта серия была разработана для коммерческих микроволновых и радиочастотных приложений.
Материал имеет исключительную электрическую и механическую устойчивость.Это верно независимо от диэлектрической постоянной, которая выбрана.. Многослойные конструкции платы могут быть разработаны с использованием различных материалов Dk для отдельных слоев.
Основные характеристики RO3006:
ПТФЕ-композит с керамическим наполнением
Высокая диэлектрическая константа Dk составляет 6,15 ± 0,15 при 10 ГГц. Это идеально подходит для приложений, требующих меньших размеров цепей.
Низкий фактор рассеивания Df 0,0020 при 10 ГГц. Потеря сигнала минимизируется.
Отличная тепловая устойчивость. Температура разложения (Td) > 500°C. Это исключение для материалов на основе PTFE.
Медно-сопоставленный CTE CTE составляет 17 ppm / ° C в осях X и Y. Это соответствует CTE меди. Достигается отличная размерная стабильность. Типичное сжатие нарезки составляет менее 0,5 миллилитра на дюйм.
Низкий Z-оси CTE Z-оси CTE составляет 24 ppm/°C. Обеспечивается исключительная надежность покрытия через отверстие. Это верно даже в суровых тепловых условиях.
Стабильность Dk над температурой Диэлектрическая постоянная очень стабильна в диапазоне температур.
2. RO3006 Технический лист данных
| Недвижимость |
Типичная стоимость |
Объекты |
Условия испытания |
Метод испытания |
| Диэлектрическая постоянная (процесс) |
6.15 ± 0.15 |
— |
10 ГГц / 23°С |
IPC-TM-650 2.5.5.5 |
| Диэлектрическая постоянная (конструкция) |
6.5 |
— |
8 ГГц 40 ГГц |
Дифференциальная длина фазы |
| Фактор рассеивания |
0.002 |
— |
10 ГГц / 23°С |
IPC-TM-650 2.5.5.5 |
| TCDk |
- 262 |
ppm/°C |
-50 до 150°С / 10 ГГц |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
10⁵ |
MΩ-см |
Условие А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
10⁵ |
MΩ |
Условие А |
IPC-TM-650 2.5.17.1 |
| Температура разложения (Td) |
500 |
°C (TGA) |
— |
ASTM D3850 |
| Ось X CTE |
17 |
ppm/°C |
-55 до 288°C |
IPC-TM-650 2.4.41 |
| Ось Y CTE |
17 |
ppm/°C |
-55 до 288°C |
IPC-TM-650 2.4.41 |
| Ось CTE Z |
24 |
ppm/°C |
-55 до 288°C |
IPC-TM-650 2.4.41 |
| Теплопроводность |
0.79 |
W/(m·K) |
50°C |
ASTM D5470 |
| Прочность кожуры меди |
7.1 |
В фунтах/в |
1 унция EDC после сплава |
IPC-TM-650 2.4.8 |
| Модуль Янга |
1498 / 1293 |
MPa |
23°C |
ASTM D638 |
| Размерная стабильность |
1.8 |
мм/м |
Условие А |
IPC-TM-650 2.2.4 |
| Возгораемость |
V-0 |
— |
— |
UL 94 |
| Поглощение влаги |
0.02 |
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Плотность |
2.6 |
g/cm3 |
23°C |
ASTM D792 |
| Специфическая теплоемкость |
0.86 |
Д/г/к |
— |
Расчеты |
| Совместимость с процессом без свинца |
Да, да. |
— |
— |
— |
3Основные преимущества RO3006
| Особенность |
Преимущества |
| Dk - 6,15 ± 0.15 |
Тяжелая толерантность позволяет постоянно контролировать импеданс |
| Df = 0,0020 при 10 ГГц |
Низкие потери минимизируют ослабление сигнала в микроволновых схемах |
| Td > 500°C |
Предоставляется исключительная терморезистентность к разложению |
| CTE X/Y составляет 17 ppm/°C |
CTE совпадает с медью; достигается отличная стабильность размеров |
| CTE Z составляет 24 ppm/°C |
Обеспечивается надежная производительность проходных отверстий |
| TCDk - 262 ppm/°C |
Стабильный Dk над температурой исключает изменение шага вблизи комнатной температуры |
| Теплопроводность 0,79 W/m·K |
По сравнению со стандартным ПТФЕ теплораспределение улучшается |
| Поглощение влаги 0,02% |
Очень низкое поглощение воды обеспечивает стабильную производительность в влажной среде |
| Единообразные механические свойства |
Удаление не допускается в многослойных конструкциях с различными значениями Dk |
| Уровень UL94 V-0 достигнут |
Соблюдение требований пожарной безопасности |
4. Поля применения
- Приложения для автомобильных радаров
- Глобальные позиционирующие спутниковые антенны
- сотовые телекоммуникационные системы - усилители мощности и антенны
- Патч-антенна для беспроводной связи
- Спутники прямого вещания
- Дата-связь на кабельных системах
- Удалённые счетчики
- Мощные задние самолеты

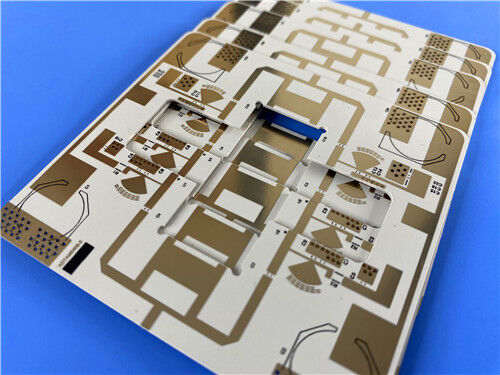

5. Заказ 2-слойный радиочастотный печатный пластинка
Полное 2-слойное решение для радиочастотных печатных плат может быть предоставлено на основе RO3006.
Спецификации платы
| Спецификация |
Подробности |
| Тип доски |
2-слойные радиочастотные печатные платы |
| Базовый материал |
Rogers RO3006 (0,005" / 0,127 мм ядра) |
| Толщина готовой доски |
0.25 мм (10 миллиметров) |
| Оконченный вес меди |
1 унция (35 мкм) на слой |
| Размеры доски |
43.66 × 28,01 мм (1 шт.) |
| Минимальные следы / пространство |
5 / 7 миллиметров |
| Минимальный размер отверстия |
0.25 мм |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
OSP (органический консервант для сварки) |
| Верхняя маска |
Нет, нет. |
| Нижняя сварная маска |
Нет, нет. |
| Высокий шелковой экран |
Черный |
| Нижняя шелковая экрана |
Нет, нет. |
| Классификация МПК |
Класс 2 |
| Формат рисунка |
Гербер RS-274-X |
| Испытания |
100% электрическое испытание (до отгрузки) |
| Доступность |
По всему миру |
6. Почему используется OSP Finish
OSP (органический консервант для сварки) выбран для этого RF PCB. Преимущества перечислены ниже.
| Преимущество |
Преимущества |
| Сохраняется способность к сварке |
Медная поверхность защищена от окисления до сварки |
| Плоская поверхность |
Это идеально подходит для тонких компонентов SMT |
| Достигается экономически эффективная отделка |
ОСП дешевле, чем ENIG или позолотание |
| Совместимая без свинца |
OSP совместим с процессами безсвинцовой сварки |
| Нет значительного воздействия RF |
OSP не вводит значительных потерь на частотах RF |
| Перерабатываемая |
По мере необходимости доски можно легко переделать |
7Почему не используется сварная маска
| Преимущество |
Преимущества |
| Уменьшается вес. |
Получены тонкие, легкие доски |
| Стоимость снижается |
Применение паяльной маски исключено. |
| Высокая производительность радиочастот |
Сплавная маска может влиять на импеданс и вводить потери на высоких частотах |
| Разрешение на заземление из голый меди |
Можно установить прямую заземление |
| Визуальный осмотр упрощен |
Следы и подкладки хорошо видны. |
Сравнительная таблица: RO3006 против RO3003 против RO3035
| Параметр |
RO3006 |
RO3003 |
RO3035 |
| Dk при 10 ГГц |
6.15 ± 0.15 |
30,00 ± 0.04 |
30,50 ± 0.05 |
| Df на 10 ГГц |
0.002 |
0.001 |
0.0015 |
| CTE X/Y (ppm/°C) |
17/17 |
17/17 |
17/17 |
| CTE Z (ppm/°C) |
24 |
24 |
24 |
| Td (°C) |
> 500 |
> 500 |
> 500 |
| Теплопроводность (W/m·K) |
0.79 |
0.5 |
0.5 |
| Поглощение влаги (%) |
0.02 |
0.02 |
0.02 |
| Основное применение |
RF высокого диска |
Низкие потери, низкий DK |
Сбалансированный Dk/Df |
Вопрос 1: Какова диэлектрическая константа RO3006?
Процесс Dk составляет 6,15 ± 0,15 при 10 ГГц и 23 ° C. Дизайн Dk составляет 6,50 от 8 ГГц до 40 ГГц. Этот высокий Dk позволяет достигать меньших размеров цепей.
Вопрос 2: Почему CTE RO3006 важен?
CTE в осях X и Y составляет 17 ppm/°C. Это соответствует CTE меди. Превосходная размерная стабильность обеспечивается. Сокращение нарезки составляет менее 0,5 мл на дюйм. CTE в осях Z составляет 24 ppm/°C.Обеспечивается надежная производительность проходных отверстий.
Вопрос 3: Что такое ОСП и зачем он используется?
OSP - это сокращение от Organic Solderability Preservative. Это органическое покрытие на водной основе, которое наносится на медные подушки.Он обеспечивает ровную поверхностьОн совместим с безсвинцовой сваркой.
Вопрос 4: Подходит ли RO3006 для автомобильных радарных приложений?
Да. RO3006 широко используется в автомобильных радарах на частоте 77 ГГц. Высокий Dk, низкая потеря, отличная тепловая стабильность и низкая CTE делают его идеальным для этого применения.
Q5: Каково типичное время выполнения заказных ПКБ RO3006?
Ответ: Сроки выполнения различаются в зависимости от сложности и количества. Для двухслойных радиочастотных печатных плат, таких как описанный пример, типичные сроки выполнения работ составляют от 7 до 12 рабочих дней. Пожалуйста, свяжитесь с нами для получения конкретных графиков проекта.
Готовы начать?
Можно предоставить сырой ламинат RO3006. Можно изготовить полностью изготовленные двухслойные радиочастотные печатные платы с OSP-окончанием и возможностью тонкой линии.
Свяжитесь с нами сегодня для:
Отбор проб и испытания материалов
Помощь в проектировании радиочастотных цепей
Расчет импеданс и поддержка проектирования
Котировка ПКБ и обзор DFM
Техническая поддержка для вашего конкретного приложения
