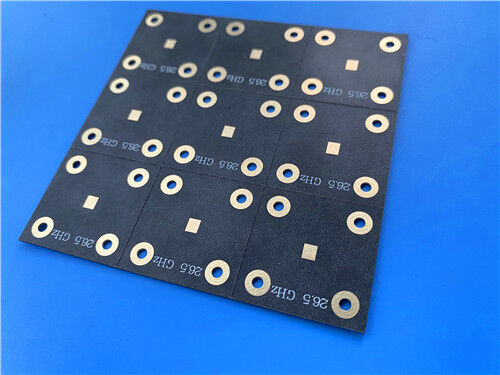

AGC Multi Material High-Volume TLX-6 DK 2.65 Стекловолоконная микроволновая подложка и индивидуальное 2-слойное решение для печатных плат толщиной 3.5mil

Характер продукции

1. Введение в TLX-6 высокопроизводительный антенный материал

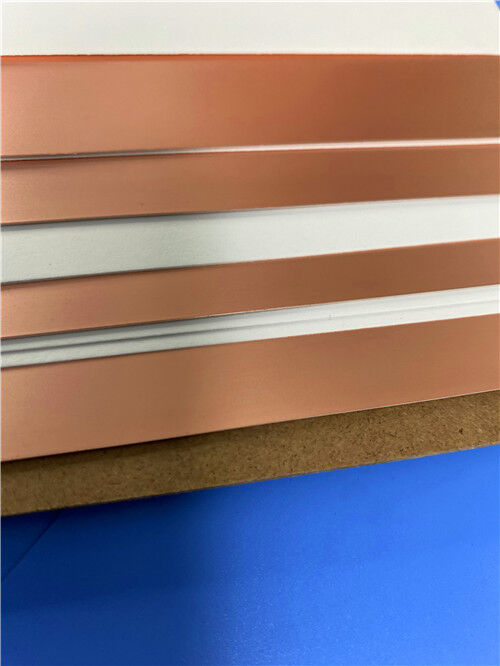

TLX-6 - это ламинат из стекловолокна из ПТФЕAGC многоматериал, разработанный как высокообъемный антенный материал, который обеспечивает проверенную надежность в широком спектре RF-приложений.Семейство продуктов TLX, TLX-6 предлагает диэлектрическую постоянную (Dk)20,65 ± 0.04и доступен в широком диапазоне толщин и вариантов меди, что делает его универсальной рабочей лошадью для микроволновых конструкций с низким количеством слоев.

То, что отличает TLX-6 от других, это его тканеная стекловолокна, которая обеспечивает исключительную механическую прочность и размерную стабильность в суровых условиях.Это делает TLX-6 предпочтительным материалом для применения, где субстраты должны выдерживать экстремальные условия.:

Космическая вибрация запуска:Противоположность ползучести для PWB, застегнутых к корпусам, испытывающим высокие уровни вибрации.

Высокая температура:Выдерживает повышенные температуры в модулях двигателя.

Сопротивление радиации:Доказанное космическое наследие с низкими свойствами выбросов газов (см. данные NASA об выбросах газов).

Экстремальные морские условия:Он выдерживает суровые условия на борту боевых антенн.

Широкий диапазон температур:Устойчивая производительность для подложки высотомера во время полета.

С доступностью диапазона более 2,45 2,65 Dk по всей линейке продуктов TLX, TLX-6 позволяет изготавливать соединители, разделители, комбинаторы, усилители, антенны и другие пассивные радиочастотные компоненты.

2Основные технические спецификации (TLX-6)

Свойства выброса газов (испытано НАСА)

Как сообщает НАСА, TLX имеет длинное космическое наследие и используется везде, где требуется тканевое стекловолокно.

3. Преимущества и преимущества

TLX-6 предлагает убедительное сочетание электрических, механических и технологических преимуществ:

Отличная производительность PIM:Измеряется при температуре ниже -160 дБц (испытывается при 20 Вт на канал @ 800 и 1800 МГц), обеспечивая чистую передачу сигнала в требовательных радиочастотных системах.

Низкий и стабильный Dk:Строго контролируемая диэлектрическая постоянная (2,65 ± 0,04) с минимальными колебаниями температуры, обеспечивающими постоянную производительность цепи.

Низкий фактор рассеивания:Низкая потеря как на 1,9 ГГц (0,0016) так и на 10 ГГц (0,0022), поддерживающая высокоэффективные конструкции.

Размерно стабильный:Волоконно-стеклянная арматура обеспечивает отличную механическую стабильность и устойчивость к прополкам и холодным потокам.

Низкое поглощение влаги:Минимизирует изменения диэлектрических свойств в влажной среде.

UL 94 V-0 рейтинг:Удовлетворяет строгим требованиям к воспламеняемости.

Оптимизированная сцепление меди:Поверхностная обработка обеспечивает сильное соединение меди для надежного изготовления ПКБ.

Многогранная обработка:Поддерживает стандартные производственные процессы ПКБ, подходящие для микроволновых конструкций с низким количеством слоев.

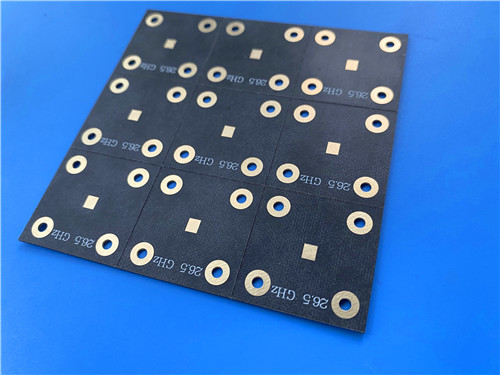

4. настраиваемый 2-слойный ПКБ-раствор на TLX-6

Используя исключительные свойства TLX-6, мы предлагаем следующее высокоточное решение для двухслойных жестких печатных плат.высоконадежное использование радиочастотных и микроволновых сигналов.

Подробная информация о конструкции ПКБ

Основные моменты проектирования и производства

Ультратонкий профиль:Только с толщиной 0,2 мм и ядром 3,5 мм, этот печатный лист предлагает исключительно низкий профиль, легкое решение, идеальное для компактных антенных массивов, соединителей,и портативные радиочастотные устройства.

Способность к тонким характеристикам:Поддерживает 5/7 миллилитровый трасс/пространство и 0,3 миллилитровые микровиации, позволяющие плотное расположение радиочастотных цепей с отличной целостностью сигнала.

Листы медные с низкими потерями:1 унция (35 мкм) меди с обеих сторон обеспечивает высокую проводимость, в то время как оптимизированная обработка поверхности обеспечивает сильную адгезию и надежную гравировку.

Надежные соединения:Окончание Immersion Gold обеспечивает плоскую, устойчивую к окислению и высокосплавную поверхность, обеспечивающую надежное прикрепление компонентов и долгосрочную надежность.

Отличная надежность PTH:С 20 мкм покрытия и низкой влагопоглощающей способностью материала и стабильностью измерений, ПКБ предлагает выдающуюся целостность покрытия через отверстие.

Строгий контроль качества:Каждая доска проходит 100% электрические испытания и изготавливается по стандартам IPC-класса-2, гарантируя постоянное качество.

5Типичные применения

TLX-6 широко используется в широком диапазоне RF и микроволновых приложений, включая:

Радарные системы: наземные, воздушные и морские радарные модули.

Мобильная связь: антенны базовой станции, фильтры и комбинаторы.

Микроволновое испытательное оборудование: калибровочные приборы и измерительные устройства.

Устройства для передачи микроволн: соединители, разделители и разделители питания.

Пассивные компоненты: усилители, смесители и фильтры.

Системы антенн: антенны с патчами, антенны массива и антенны GPS/GNSS.

Космос и оборона: системы спутниковой связи, антенны военных кораблей и подложки для высотомера.

6Заключение.

Как специализированный поставщик специальных высокочастотных платок, мы объединяем проверенную производительностьAGC TLX-6∆ высокообъемный, усиленный стекловолокномЛаминат из ПТФЕс длительным космическим наследием с нашими высокоточными производственными возможностями для предоставления мирового класса PCB решений.низкие потери, отличные показатели PIM и механическая прочность, гарантируя, что ваши RF и микроволновые конструкции достигают высочайшего уровня производительности и надежности.

Независимо от того, занимаетесь ли вы разработкой антенн для мобильной связи, радиолокационных систем, спутниковых полезных грузов или оборонной электроники, наша инженерная команда готова поддержать ваш проект.Для технических консультацийМы надеемся стать вашим надежным партнером в области высокочастотных инноваций.
