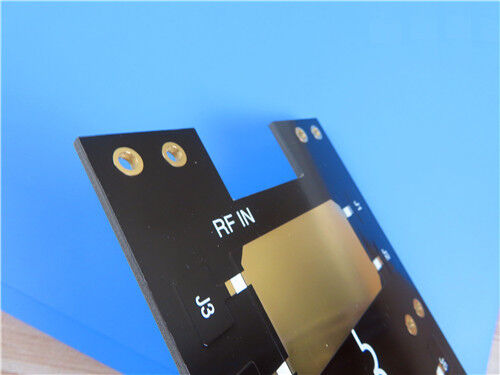

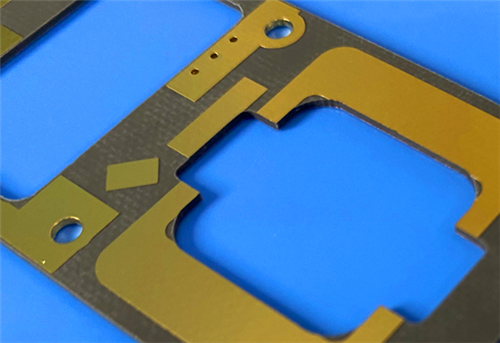

F4BM265 ПТФЕ ламинат и многослойные печатные платы 4 слоя, 4,14 мм, ENIG, IPC класса 3 для радарных и спутниковых радиочастотных приложений

Характер продукции

F4BM265 ПТФЭ-ламинат и нестандартная многослойная печатная плата – Полное руководство



Быстрый ответ

Что такое F4BM265?



Это высокоэффективный ламинат из стеклоткани из ПТФЭ (политетрафторэтилена), плакированный медью, с диэлектрической проницаемостью (Dk) 2,65 и сверхнизким коэффициентом рассеяния (Df) 0,0013 при частоте 10 ГГц. Изготовленный на заводе изоляционных материалов Тайчжоу Ванлин, он служит экономичной заменой импортных подложек из ПТФЭ в радиочастотных и микроволновых применениях.





Какую печатную плату вы можете собрать с ее помощью?



Мы предлагаем комплексное решение для 4-слойной многослойной печатной платы на базе F4BM265 общей толщиной 4,14 мм, толщиной меди 35 мкм, отделкой поверхности ENIG, синей паяльной маской, слепыми переходными отверстиями, контролем импеданса и надежностью IPC класса 3 — идеальное решение для радаров с фазированной решеткой, спутниковой связи и мощных радиочастотных систем.





Ключевые выводы

Для дизайнеров	Для специалистов по закупкам
✅ Dk 2,65 ±0,05 для постоянного контроля импеданса	✅ UL94 V-0, соответствует RoHS
✅ Df 0,0013 при 10 ГГц (сверхнизкие потери)	✅ Доступны стандартные и нестандартные размеры панелей.
✅ Два медных варианта: ED (общий) и RTF (оптимизированный для PIM)	✅ Экономически выгоден по сравнению с импортными ламинатами из ПТФЭ.
✅ Поддерживает слепые переходные отверстия и контроль импеданса	✅ Возможность производства в больших объемах.
✅ Рабочий диапазон: от -55°C до +260°C.	✅ Варианты с металлической основой (Al/Cu) для управления температурным режимом
✅ Класс IPC 3 для приложений с высокой надежностью	✅ Полный комплекс услуг по изготовлению печатных плат под ключ.

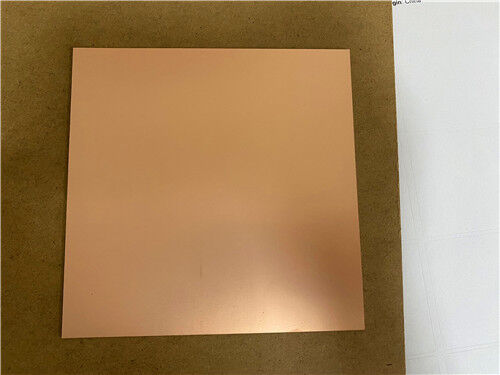

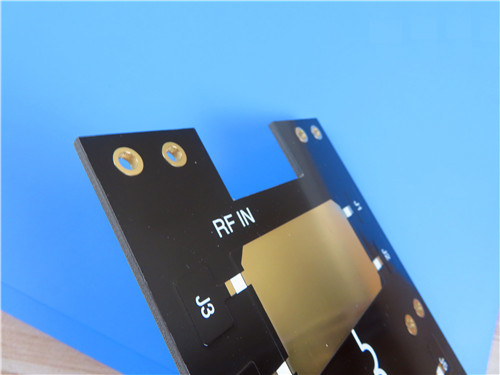

1. Обзор материалов

F4BM265 является частью более широкой серии F4BM ламинатов из стеклоткани из ПТФЭ, разработанной на основе научной рецептуры тканого стеклоткани, смолы из ПТФЭ и пленки из ПТФЭ в строгом процессе компрессионного формования. По сравнению со стандартной серией F4B серия F4BM обеспечивает:



Более широкий диапазон DK (2,17 ~ 3,0, настраивается)



Более низкие диэлектрические потери на микроволновых частотах



Более высокое сопротивление изоляции



Повышенная стабильность размеров благодаря точному контролю соотношения ПТФЭ и стекла.



Превосходная температурная стабильность (TCDk: -100 ppm/°C)





2. F4BM против F4BME – какая медная фольга вам нужна?

Особенность	F4BM	F4BME
Тип медной фольги	ЭД (электроосажденный)	RTF с обратной обработкой
Производительность ПИМ	Не указан	≤ -159 дБн
Точность схемы	Стандартный	Более точный
Потеря проводника	Стандартный	Ниже
Лучшее приложение	Общие РЧ/микроволновая печь	Базовые станции, спутники, системы с низким PIM
Доступная толщина меди	0,5, 1,0, 1,5, 2,0 унции	0,5, 1,0 унции



Итог: выберите F4BM для экономичных радиочастотных проектов общего назначения. Выбирайте F4BME, когда производительность PIM, точность травления и минимальные потери в проводниках имеют решающее значение.





3. Технический паспорт F4BM265.

Свойство	Условия испытания	Единица	F4BM265 Значение
Диэлектрическая проницаемость (Дк)	10 ГГц	—	2,65 ±0,05
Коэффициент рассеивания (Df)	10 ГГц	—	0,0013
	20 ГГц	—	0,0019
TCDk (Темп. коэффициент Dk)	-55°С ~ +150°С	ppm/°C	-100
Сила отшелушивания (1 унция ED)	—	Н/мм	>1,8
(1 унция RTF / F4BME)	—	Н/мм	>1,6
Объемное сопротивление	Нормальный	МОм·см	≥6×10⁶
Поверхностное сопротивление	Нормальный	МОм	≥1×10⁶
Диэлектрическая прочность (Z)	5 кВт, 500 В/с	кВ	>25
Напряжение пробоя (X/Y)	5 кВт, 500 В/с	кВ	>34
КТР (X/Y)	-55°С ~ 288°С	ppm/°C	14–17
КТР (З)	-55°С ~ 288°С	ppm/°C	142
Термический стресс	260°C, 10 с, 3 цикла	—	Нет расслоения
Водопоглощение	20±2°С, 24 часа	%	≤0,08
Плотность	РТ	г/см³	2.25
Рабочая температура.	Непрерывный	°С	-55 ~ +260
Теплопроводность (Z)	—	Вт/(м·К)	0,36
PIM (только F4BME)	—	дБн	≤ -159
Воспламеняемость	UL94	Рейтинг	В-0
Состав	—	—	ПТФЭ + стеклоткань





4. Доступные конфигурации

Варианты медной фольги

Тип фольги	Доступные толщины
ЭД Медь (F4BM)	0,5 унции (0,018 мм), 1 унция (0,035 мм), 1,5 унции (0,05 мм), 2 унции (0,07 мм)
Медь RTF (F4BME)	0,5 унции (0,018 мм), 1 унция (0,035 мм)





Размеры панелей

Стандартные размеры (мм)	Доступны нестандартные размеры (мм)
460 × 610	300 × 250
500 × 600	350 × 380
850 × 1200	500 × 500
914 × 1220	840 × 840
1000 × 1200	1000 × 1500







5. Области применения

- Аэрокосмическое оборудование, космическое и кабинное оборудование

- Микроволновая печь, РФ

- Радар, военный радар

- Кормовые сети

- Фазочувствительные антенны, фазированные антенные решетки

- Спутниковая связь и многое другое.





6. Изготовленная на заказ многослойная печатная плата – полная спецификация

На основе F4BM265 мы предлагаем комплексное решение для 4-слойной печатной платы со следующими характеристиками:



Конфигурация стека



Технические характеристики платы

Спецификация	Деталь
Тип платы	4-слойная многослойная печатная плата
Базовый материал	F4BM265 Ламинат ПТФЭ
Препрег	С1000-2МБ
Основной	С1000-2М (0,5 мм)
Общая толщина	4,14 мм
Готовая медь	35 мкм (1 унция) на слой
Размеры	245 × 245 мм (1 шт.)
Паяльная маска	Синий (обе стороны)
Шелкография	Белый (обе стороны)
Поверхностная обработка	ENIG (химический никель / иммерсионное золото)
Отверстие в стене Медь	25 мкм
Специальные возможности	Слепые переходные отверстия, контроль импеданса
Класс МПК	Класс 3 (высокая надежность)





Часто задаваемые вопросы

В1: В чем разница между F4BM и F4BME?



Ответ: Оба используют один и тот же диэлектрик из ПТФЭ/стекла, но отличаются медной фольгой. В F4BM используется медь ED (электроосажденная) и подходит для общих радиочастотных применений. В F4BME используется медь RTF обратной обработки, обеспечивающая превосходные характеристики PIM (≤ -159 дБн), более точное травление схемы и меньшие потери в проводнике. Выберите F4BME для базовых станций, спутников или любой системы с низкой чувствительностью к PIM.





В2: Могу ли я настроить диэлектрическую проницаемость материала F4BM?



А: Да. Серия F4BM поддерживает значения DK от 2,17 до 3,0, при этом специальный DK доступен по запросу. Более высокие значения DK достигаются за счет увеличения соотношения стеклоткани, что также улучшает стабильность размеров и снижает КТР, хотя Df может немного увеличиться.





В3: Что означает «общая толщина» и «толщина диэлектрика» при заказе?



О: При размещении заказа вы должны указать, соответствуют ли ваши требования к толщине:



Толщина диэлектрика – толщина только слоя ПТФЭ/стекла (исключая медь)



Общая толщина – толщина, включая оба медных слоя.



Например, плата общей толщиной 0,508 мм с медью толщиной 1 унцию с обеих сторон будет иметь толщину диэлектрика примерно 0,438 мм.





Вопрос 4: Может ли F4BM265 поддерживать глухие и скрытые переходные отверстия?



А: Да. F4BM265 совместим с процессами сверления с контролируемой глубиной и последовательным ламинированием, что делает его пригодным для глухих и заглубленных сквозных отверстий. В нашем примере четырехслойной печатной платы имеются глухие переходные отверстия для возможности HDI.





Вопрос 5: Какой максимальный размер панели доступен для F4BM265?



A: Стандартные максимальные размеры панелей составляют 1000 × 1200 мм. Возможно обсуждение больших размеров на заказ. Однако учтите, что если толщина материала составляет ≥4,0 мм или ≤0,2 мм, максимальный размер ограничен 500 × 610 мм из-за производственных ограничений.





Вопрос 6: Подходит ли F4BM265 для мощных радиочастотных приложений?



А: Абсолютно. Благодаря теплопроводности 0,36 Вт/(м·К) в направлении Z, диапазону рабочих температур от -55°C до +260°C и сверхнизким диэлектрическим потерям F4BM265 отлично подходит для высокочастотных применений. Для еще лучшего управления температурой рассмотрите варианты с металлической основой (F4BM265-AL или F4BM265-CU).





Вопрос 7: Соответствует ли F4BM265 требованиям RoHS и не содержит галогенов?



О: Материал соответствует требованиям RoHS и соответствует требованиям по содержанию галогенов. Он также соответствует классу воспламеняемости UL94 V-0, что соответствует требованиям безопасности.





Вопрос 8: Каково типичное время выполнения заказных печатных плат F4BM265?



О: Сроки выполнения зависят от сложности и количества. Для стандартных многослойных плат, таких как четырехслойная конструкция, описанная выше, типичное время выполнения заказа составляет от 10 до 20 рабочих дней. Пожалуйста, свяжитесь с нами для уточнения конкретных сроков реализации проекта.





В9: Можете ли вы предоставить печатные платы с контролем импеданса на F4BM265?



А: Да. Мы предлагаем полную разработку системы управления импедансом и поддержку производства. Стабильный Dk 2,65 ± 0,05 обеспечивает постоянный импеданс по всем направлениям, и мы можем предоставить купоны для проверки импеданса вместе с вашим заказом.





В10: Предлагаете ли вы услуги по сборке этих печатных плат?



О: Да, мы предоставляем услуги по сборке печатных плат «под ключ». Пожалуйста, свяжитесь с нашим отделом продаж для получения информации о вариантах сборки, подборе компонентов и услугах по тестированию.





Готовы начать?

Если вам нужен необработанный ламинат F4BM265, вариант с металлической основой или полностью готовая многослойная печатная плата со слепыми переходными отверстиями и контролем импеданса, мы здесь, чтобы помочь.



Свяжитесь с нами сегодня, чтобы:

Отбор проб и тестирование материалов

Помощь в проектировании индивидуального стека

Расценки на печатные платы и обзор DFM

Техническая поддержка для вашего конкретного приложения
