PCB 4 слоев высокочастотный на 2 ядрах 32mil 0.813mm RO4003C и 12mil RO4450F для муфты ультравысокой частоты

4 слоя высокочастотные ПКБНа 2 Ядра32 миллиметра0.813 ммRO4003C и 12mil RO4450F для ультравысокочастотного соединителя
(Платы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

Привет всем.
- Добрый день.

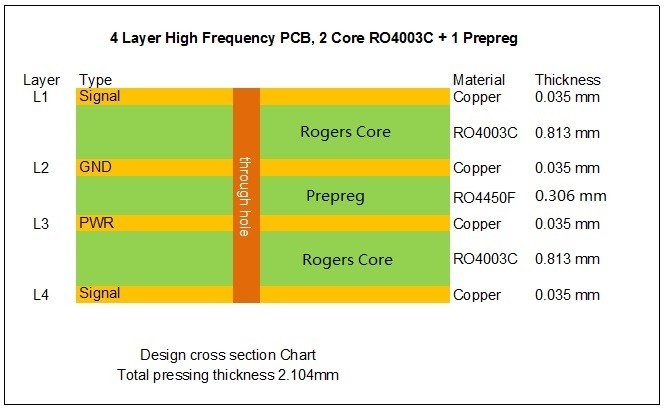

Сегодня мы поговорим о 4-слойном высокочастотном ПКБ. Этот ПКБ построен на 2 листах 0.813mm (32mil) RO4003C ядра с 1 листом RO4450F препрег для применения сверхвысокочастотного сцепленияСледующая подборка.


В целом, многослойные высокочастотные печатные платы Rogers изготавливаются из всех высокочастотных материалов, включая препрег-клей.203 мм) до 60 мм (1.524 мм).

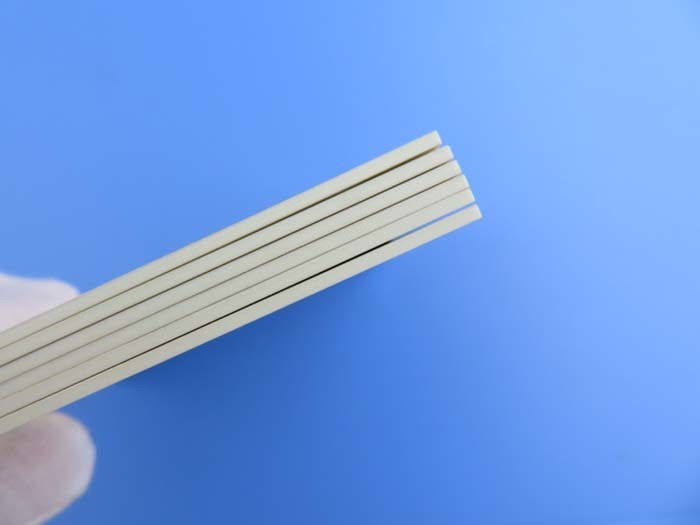

RO4003C Толщина

Так что это очень интересно, что сборка из 4 слоев может быть сделана разными способами.


Спецификации доски следующие:
Базовый материал: RO4003C 32mil + RO4450F 12mil PP
Количество слоев: 4 слоя
Тип: кастеляционные отверстия (половины отверстий) на краю
Формат: 113 мм х 80 мм = 1 тип = 4 шт.
Поверхностная отделка: золото погружения
Масса меди: внешний слой 35 мкм/внутренний слой 35 мкм
Сплавная маска / Легенда: нет / нет
Высота конечного PCB: 2,1 мм
Стандарт: IPC 6012, класс 2
Упаковка: 20 панелей упакованы для отправки.
Время выполнения: 10 рабочих дней
Срок годности: 6 месяцев


Тебе нравится?Особенности и преимущества
1) Отличная высокочастотная производительность из-за низкой толерантности диэлектрики и потери;
2) инспекция AOI;
3) Удовлетворение ваших потребностей в ПКБ от прототипа до серийного производства;
4) мощность 30000 квадратных метров в месяц;
5) 8000 типов ПХБ в месяц;
6) Более 16 лет опыта работы с ПХБ;


Применение
Антенна GPS, Усилитель Wi-Fi, Усилитель мощности, RF-передатчик, Телевизионная антенна, Конвертер для сбора радиолокационных данных, Распространенный спектр, Аттенуатор


Приложение: Свойства RO4003C
