Многослойная высокочастотная плата для печатных плат Rogers 5-слойная плата для печатных плат Built On 20mil RO4003C
Привет всем.
Сегодня мы поговорим о пятислойных высокочастотных печатных пластинках, сделанных на Rogers RO4003C.
Пятислойные печатные платы изготавливаются на 3-х ядрах RO4003C и выгравированы на 1 слой меди, чтобы достичь 5 слоев.

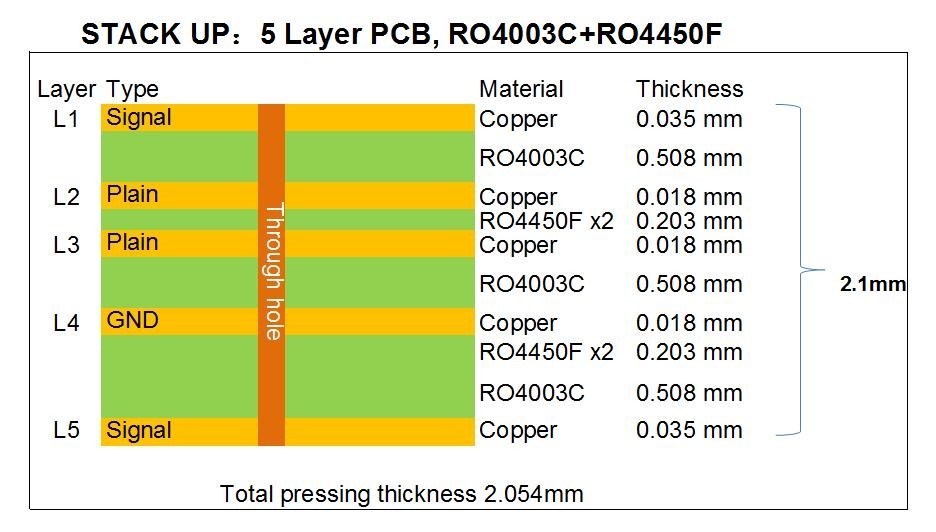

Если посмотреть сверху, то можно увидеть, что 3 листа из 20 миллилитровых ядер достигают базовой структуры слоя, 2 слоя связки связывают 3 ядра, что приводит к пятислойной доске.
Внутренний слой медной массы составляет полунсы, внешний слой - 1 унция.

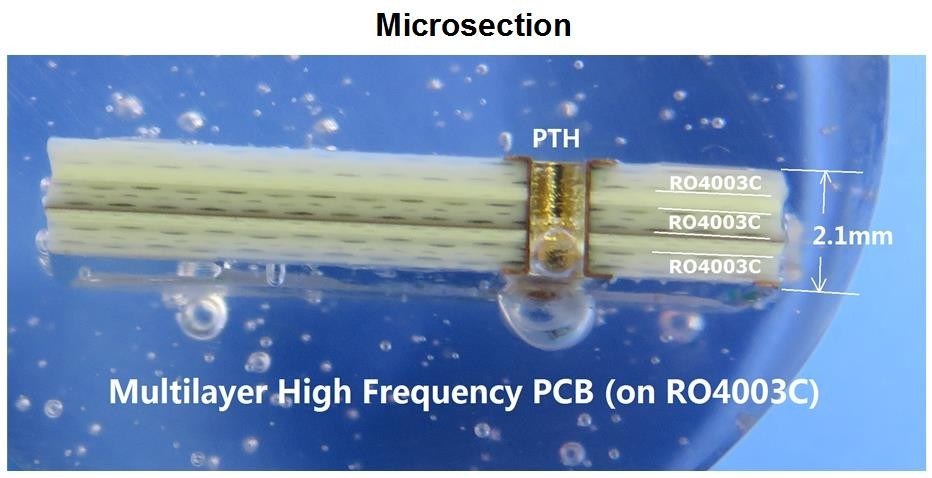

Это изображение микросекции, которая может более интуитивно отражать структуру доски.
На поверхность не наносится сварная маска, подкладки - погруженное золото.
На самом деле, набор многослойных ПКБ может быть выполнен многими различными способами в соответствии с различными требованиями или приложениями для контролируемых импедансов, передачи сигнала и т. Д.Есть много типов ядер для нашего дизайнера, чтобы выбрать в ламинатах RO4003C, например, 8 миллилитров, 12 миллилитров, 16 миллилитров, 20 миллилитров и т.д.
| Способность ПКБ |
| Тип ПХБ: |
Высокочастотные ПКБ |
| Материал Роджерса: |
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, и т.д.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC и т.д.
Rogers TMM4, TMM10, Kappa 438 и т.д. AD450, AD600, TC350 и т.д.
|
| Таконический материал: |
Таконический TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A и т.д.
|
| Материал, используемый для прокладки: |
PTFE F4B DK2.2ДК2.65
|
| Маска для сварки: |
Зеленый, красный, синий, черный, желтый |
| Количество слоев: |
2 слоя, 4 слоя, многослойный |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: |
10,0-5,0 мм |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Окончание поверхности: |
HASL, ENIG, Immersion tin, OSP (включает в себя: |
У нас есть множество высокочастотных материалов для клиентов на выбор, основными являются Rogers 4000 серии, 3000 серии, 5000 серии и 6000 серии, Taconic TLX серии, TLY серии и т.д.и китайской серии F4B и т.д..
Если вы заинтересованы, пожалуйста, свяжитесь с нами.
Спасибо за чтение.
