Доска Bulit PCB 5 слоев высокочастотная на Rogers 20mil RO4003C с золотом погружения

продукты

Недавно отгруженная радиочастотная печатная плата

Доска Bulit PCB 5 слоев высокочастотная на Rogers 20mil RO4003C с золотом погружения

МОК:	1
цена:	USD20~30
стандартная упаковка:	Вакуум
Срок доставки:	4-5 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

BIC-0087-V5.4

Количество слоев:

Стеклянная эпоксидная смола:

RO4003C 20mil, Tg 288℃

Окончательная высота PCB:

2.1mm ±0.16

Окончательная фольга внешняя:

1,0 oz

Поверхностный финиш:

Electroless никель над золотом погружения (ENIG) (2 никель µ µ» сверх 100»)

Цвет маски припоя:

никакая маска припоя не требовала

Цвет компонентного сказания:

никакой silkscreen не требовал

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD20~30

Упаковывая детали:

Вакуум

Время доставки:

4-5 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

Доска Bulit PCB 5 слоев высокочастотная на Rogers 20mil RO4003C с золотом погружения

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Hi каждый,

Сегодня, мы идем поговорить о типе PCB частоты коротковолнового диапазона 5 слоев сделали на Rogers RO4003C.

PCB 5 слоев изготовлен на 3 ядрах RO4003C и вытравленной меди 1 слоя для того чтобы достигнуть 5 слоев.

Доска Bulit PCB 5 слоев высокочастотная на Rogers 20mil RO4003C с золотом погружения 0

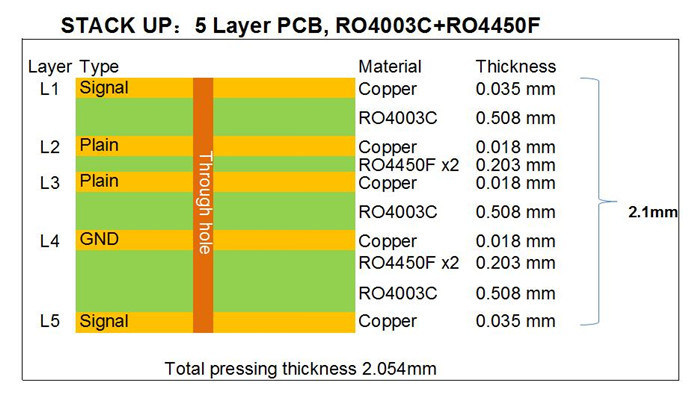

Просмотр от стога вверх, мы можем увидеть, что 3 листа 20 ядров mil достигли основной структуры слоя, 2 слоев скрепления диэлектрического материала (prepreg) 3 ядра которое приводят в доске 5 слоев. Медный вес во внутренн-слое половинная унция, наружн-слой 1 унция. Окончательная высота доски 2.1mm толщиной.

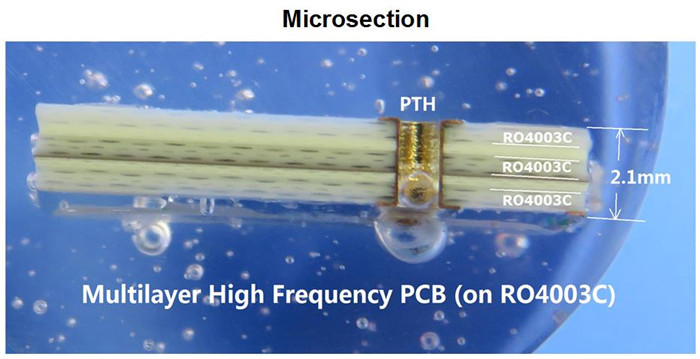

Следование изображение микро-раздела, которое может интуитивно отразить структуру доски. Никакая маска припоя не приложена на поверхности, пусковых площадках золото погружения покрыла.

Доска Bulit PCB 5 слоев высокочастотная на Rogers 20mil RO4003C с золотом погружения 1

Фактически стог вверх разнослоистого PCBs можно сделать в много других способов согласно различным требованиям или применения для контролируемых импедансов, передача etc. сигнала там много типов ядров для нашего дизайнера, который нужно выбрать в семье RO4003C, как 8mil, 12mil, 16mil, 20mil, 32mil и 60mil etc.

Ядр фиксировало толщину, его очень важно к электрической длине линий RF на монтажной плате.

Мы имеем разнообразие высокочастотные материалы для клиентов, который нужно выбрать от, основное Rogers 4000 серий, 3000 серий, 5000 серий и 6000 серий, Taconic серия телекса, серия etc. TLY и серия etc китайца F4B.

Если вы заинтересованы внутри, то пожалуйста чувствуйте свободный связаться мы.

Спасибо для вашего чтения.

Наша возможность 2022 PCB

Параметр	Значение
Отсчеты слоя	1-32
Материал субстрата	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер	Тест летая: 900600mm, тест 460380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски	±0.0059» (0.15mm)
Толщина PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm)	±8%
Допуск толщины (t<0.8mm)	±10%
Толщина слоя изоляции	0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след	0,003" (0.075mm)
Минимальный космос	0,003" (0.075mm)
Наружная медная толщина	35µm--420µm (1oz-12oz)
Внутренняя медная толщина	17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая)	0,0059" - 0,25" (0.15mm--6.35mm)
Законченное отверстие (механическое)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое)	0,00295" (0.075mm)
Регистрация (механическая)	0,00197" (0.05mm)
Коэффициент сжатия	12:1
Тип маски припоя	LPI
Минимальный мост Soldermask	0,00315" (0.08mm)
Минимальный зазор Soldermask	0,00197" (0.05mm)
Штепсельная вилка через диаметр	0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса	±10%
Поверхностный финиш	HASL, HASL ЕСЛИ, ENIG, олово Imm, Imm Ag, OSP, палец золота
