PCB 10 слоев высокочастотный построенный на 5 ядрах 10mil RO4350B с 4mil RO4450F для широкополосных беспроводных решений

10-слойная высокочастотная печатная плата на 5 сердечникахиз RO4350B толщиной 10 мил с RO4450F толщиной 4 мил для широкополосных беспроводных решений
(Печатные платы являются продуктами, изготовленными на заказ, представленное изображение и параметры приведены только для справки)

Всем привет,
Добрый день!
В предыдущих материалах мы говорили о 4-слойных и 6-слойных ВЧ печатных платах. Мы знаем, что многослойные ВЧ печатные платы Rogers изготавливаются из различных сердечников. Так что 10-слойная ВЧ печатная плата теперь становится простой, не так ли?

10-слойная ВЧ печатная плата изготавливается на 5 сердечниках из материала Rogers. Поскольку конечная толщина не будет значительно больше, обычно используется тонкий сердечник, такой как RO4350B толщиной 6,6 мил, RO4350B толщиной 10 мил, RO4350B толщиной 13,3 мил, RO4003C толщиной 8 мил и RO4003C толщиной 12 мил и т. д.

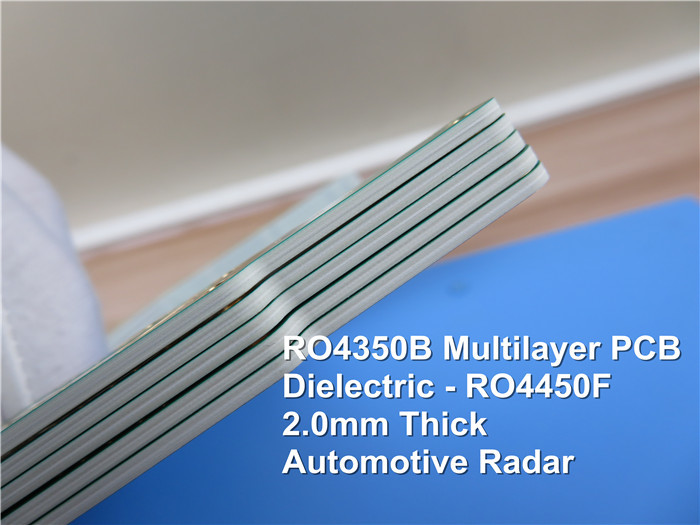

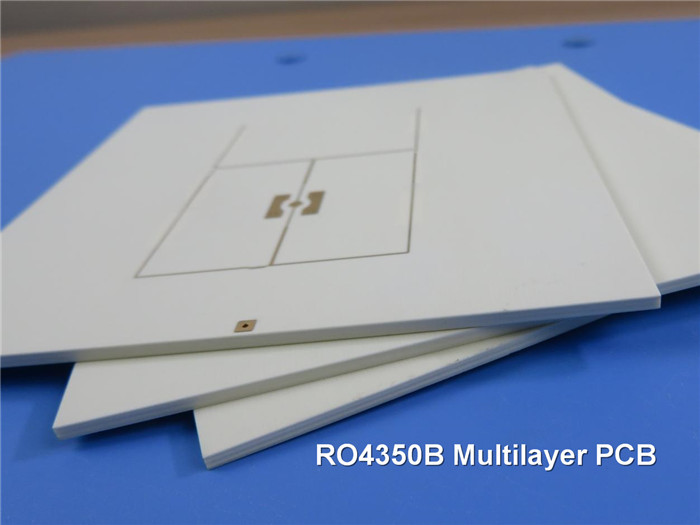

Сегодня эта 10-слойная печатная плата выполнена на 5 сердечниках из RO4350B толщиной 10 мил, соединенных препрегом RO4450F.
Она предназначена для широкополосных беспроводных решений. Толщина 2,0 мм, контактные площадки покрыты иммерсионным золотом. Изготовлена в соответствии со стандартом IPC 6012 Class 2 по предоставленным Gerber-файлам. Каждая партия из 10 плат упаковывается для отправки.


Особенности и преимущества
1) Отличная стабильность размеров.
2) Хорошая стойкость к высоким и низким температурам. (-192℃-260℃)
3) Иммерсионное золото имеет превосходную плоскостность поверхности, что особенно полезно для печатных плат с BGA-корпусами или даже с компонентами CSP для снижения частоты отказов во время сборки и пайки.
4) Инженерное проектирование предотвращает возникновение проблем на этапе предпроизводства.
5) Доставка DDU от двери до двери с конкурентоспособной стоимостью доставки,
6) Нет минимального заказа, низкая стоимость прототипов и образцов.


Применениеи
РЧ-трансивер, ретрансляторы связи, малошумящий блок, модуль разветвителя


Параметры и технические характеристики
