Гибридный высокочастотный разнослоистый PCB PCB 6-Layer гибридный сделанный на 12mil 0.305mm RO4003C и FR-4

продукты

Недавно отгруженная радиочастотная печатная плата

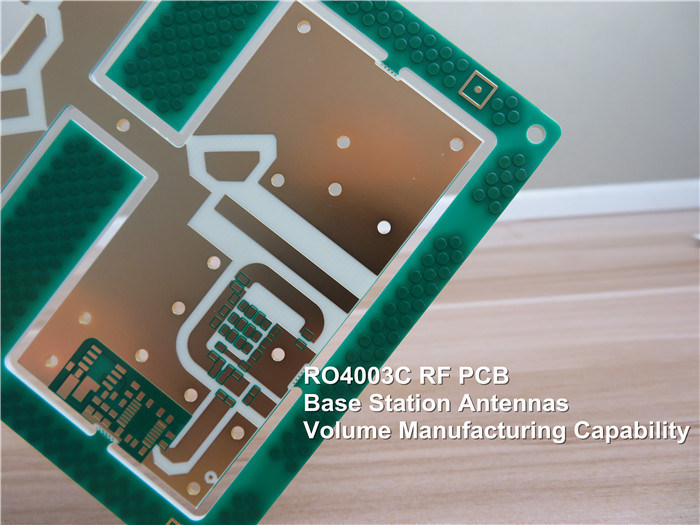

Гибридный высокочастотный разнослоистый PCB PCB 6-Layer гибридный сделанный на 12mil 0.305mm RO4003C и FR-4

МОК:	1
цена:	USD 2.88-6.99 per piece
стандартная упаковка:	Вакуум
Срок доставки:	4-5 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-0083-V3.1

Количество слоев:

Стеклянная эпоксидная смола:

FR-4, ITEQ IT-140 TG>135, RO4003C 12mil

Окончательная высота PCB:

1.3mm ±0.13

Окончательная фольга внешняя:

1,0 oz

Поверхностный финиш:

Золото погружения (никель 13,9%) 2µ» над 100µ»

Цвет маски припоя:

Зеленый цвет

Цвет компонентного сказания:

Белый

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.88-6.99 per piece

Упаковывая детали:

Вакуум

Время доставки:

4-5 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

Гибридный высокочастотный разнослоистый PCB PCB 6-Layer гибридный сделанный на 12mil 0.305mm RO4003C и FR-4

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Привет всем,

Теплые приветствия!

Сегодня мы вводим тип PCB RF 6 слоев построенного на 12mil RO4003C и FR-4. Эта доска использована для спутниковой антенны. После чертежа стог-вверх доски.

Гибридный высокочастотный разнослоистый PCB PCB 6-Layer гибридный сделанный на 12mil 0.305mm RO4003C и FR-4 0

Просмотр от стога-вверх, ядр 12mil на верхнем слое и он главным образом играет роли слоя сигнала. Ядр фиксировало толщину которая очень важна к электрической длине линий RF на монтажной плате. Слои остатков материал эпоксидной смолы FR-4 стеклянный с подобной толщиной с RO4003C.

Детальные спецификации следующим образом.

Основное вещество: 12mil 0.305mm RO4003C+ Tg170 FR-4

Диэлектрическая константа: 3.38+/-0.05

Отсчет слоя: 6 слоев

Через тип: Через отверстия

Формат: 105mm x 80mm = 1 типа = 1 часть

Поверхностный финиш: Золото погружения

Медный вес: Наружный слой 35μm/внутренний слой 18μm

Маска/сказание припоя: Зеленый/белый

Окончательная высота PCB: 1,4 mm

Другие: Импеданс контролировал PCB

Стандарт: Класс 2 IPC 6012

Упаковка: 20 панелей упакованы для пересылки.

Время выполнения: 10 рабочих дней

Срок годности при хранении: 6 месяцев

Гибридный высокочастотный разнослоистый PCB PCB 6-Layer гибридный сделанный на 12mil 0.305mm RO4003C и FR-4 1

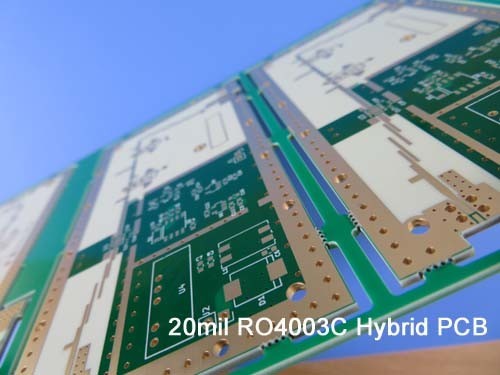

В настоящее время, зрелые смешанные отжимая материалы следующим образом:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4

Спасибо для вашего чтения. Вы радушны для того чтобы связаться мы для ваших дознаний PCB RF.

Наша возможность 2022 PCB

Параметр	Значение
Отсчеты слоя	1-32
Материал субстрата	RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер	Тест летая: 900600mm, тест 460380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски	±0.0059» (0.15mm)
Толщина PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm)	±8%
Допуск толщины (t<0.8mm)	±10%
Толщина слоя изоляции	0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след	0,003" (0.075mm)
Минимальный космос	0,003" (0.075mm)
Наружная медная толщина	35µm--420µm (1oz-12oz)
Внутренняя медная толщина	17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая)	0,0059" - 0,25" (0.15mm--6.35mm)
Законченное отверстие (механическое)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое)	0,00295" (0.075mm)
Регистрация (механическая)	0,00197" (0.05mm)
Коэффициент сжатия	12:1
Тип маски припоя	LPI
Минимальный мост Soldermask	0,00315" (0.08mm)
Минимальный зазор Soldermask	0,00197" (0.05mm)
Штепсельная вилка через диаметр	0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса	±10%
Поверхностный финиш	HASL, HASL ЕСЛИ, ENIG, олово Imm, Imm Ag, OSP, палец золота
