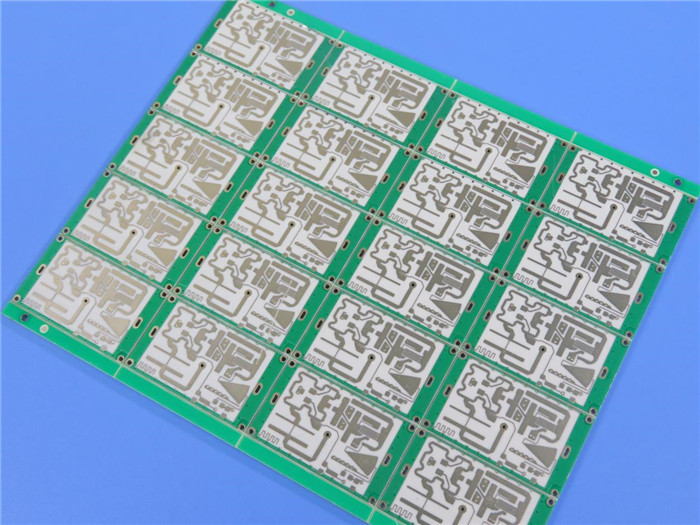

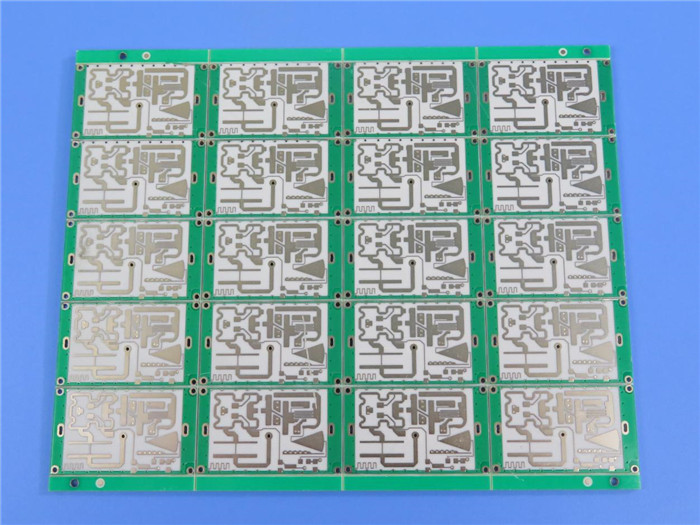

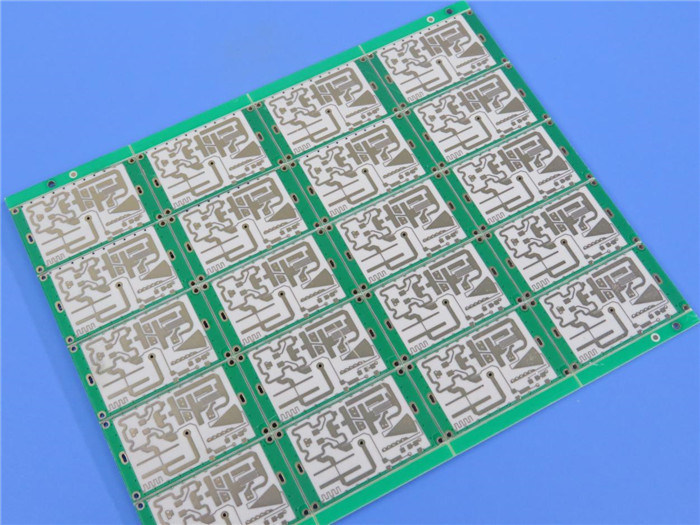

4-слойная высокочастотная печатная плата, изготовленная на 2 сердечниках из RO4350B толщиной 10 мил с иммерсионным золотом для системы беспроводной антенны
(Печатные платы являются заказными изделиями, представленное изображение и параметры приведены только для справки)
Всем привет,
Это 4-слойная плата RO4350B высокочастотная печатная плата, изготовленная на 2 сердечниках толщиной 10 мил, склеенных 1 слоем препрега RO4450F. В соответствии с требованиями к передаче сигнала, препрег может состоять из 1 слоя (4 мил), 2 или 3 слоев. Эта плата предназначена для применения в системе беспроводной антенны. Ее толщина составляет 0,80 мм, белая маркировка поверх зеленой паяльной маски с обеих сторон, а на контактных площадках нанесено иммерсионное золото. Они изготовлены в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 25 панелей упаковываются для отправки.

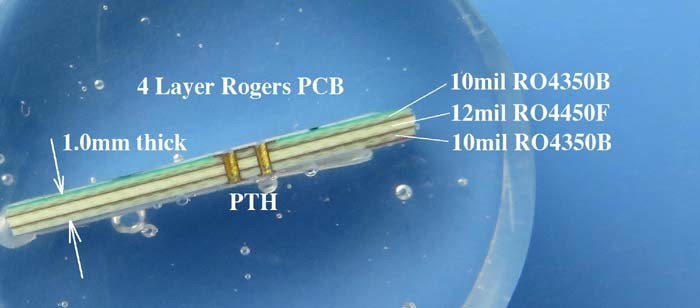

В зависимости от фактического применения, препрег может быть выбран с большим количеством слоев, например, на следующем микросрезе показан 3-слойный препрег RO4450F.
Параметры и технические характеристики
| РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ |
120 x 120 мм = 1 шт. |
| ТИП ПЛАТЫ |
Многослойная печатная плата |
| Количество слоев |
4 слоя |
| Компоненты для поверхностного монтажа |
ДА |
| Компоненты для сквозного монтажа |
ДА |

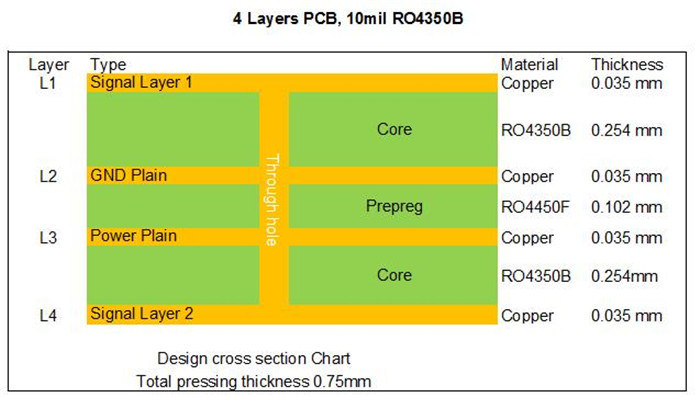

| СТРУКТУРА СЛОЕВ |
медь ------- 35 мкм (1 унция) + покрытие верхнего слоя |
| RO4350B 0,254 мм |
| медь ------- 35 мкм (1 унция) Средний слой 1 |
| RO4450F 0,1016 мм |
| медь ------- 35 мкм (1 унция) Средний слой 2 |
| RO4350B 0,254 мм |
| медь ------- 35 мкм (1 унция) + покрытие нижнего слоя |
| ТЕХНОЛОГИЯ |
|
| Минимальная ширина проводника и зазор: |
5,5 мил / 6 мил |
| Минимальные / Максимальные отверстия: |
0,38 мм / 3,72 мм |
| Количество различных отверстий: |
8 |
| Количество сверлильных отверстий: |
489 |
| Количество фрезерованных пазов: |
0 |
| Количество внутренних вырезов: |
4 |
| Контроль импеданса: |
нет |
| Количество позолоченных разъемов: |
0 |
| МАТЕРИАЛ ПЕЧАТНОЙ ПЛАТЫ |
|
| Стеклоэпоксидная смола: |
RO4350B Tg280°C, er<3,48, Rogers Corp. |
| Внешняя фольга: |
1,5 унции |
| Внутренняя фольга: |
1 унция |
| Окончательная высота печатной платы: |
0,8 мм ±10% |
| ПОКРЫТИЕ И ЗАЩИТА |
|
| Поверхностная отделка |
Иммерсионное золото |
| Паяльная маска наносится на: |
ВЕРХ, минимум 12 микрон |
| Цвет паяльной маски: |
Зеленый, PSR-2000GT600D, производства Taiyo. |
| Тип паяльной маски: |
LPSM |
| КОНТУР/РЕЗКА |
Фрезеровка |
| МАРКИРОВКА |
|
| Сторона маркировки компонентов |
ВЕРХ |
| Цвет маркировки компонентов |
Белый, IJR-4000 MW300, производства Taiyo |
| Наименование или логотип производителя: |
Нанесено на плату в проводящей области и маркировочной свободной зоне |
| ВИА |
Металлизированные отверстия (PTH), минимальный размер 0,42 мм. |
| КЛАСС ПОЖАРОБЕЗОПАСНОСТИ |
Одобрение UL 94-V0 МИН. |
| ДОПУСКИ РАЗМЕРОВ |
|
| Габаритные размеры: |
0,0059" |
| Покрытие платы: |
0,0029" |
| Допуск сверления: |
0,002" |
| ТЕСТИРОВАНИЕ |
100% электрическое тестирование перед отправкой |
| ТИП ПОСТАВЛЯЕМОГО ШАБЛОНА |
файл по электронной почте, Gerber RS-274-X, PCBDOC и т. д. |
| ЗОНА ОБСЛУЖИВАНИЯ |
По всему миру, глобально. |
Особенности и преимущества
1) RO4350B Отличные высокочастотные характеристики;
2) Низкий допуск диэлектрической проницаемости и потери;
3) Завод сертифицирован по ISO9000, ISO14001, IAFT16949;
4) Производственная мощность 30000 квадратных метров в месяц;
5) 8000 типов печатных плат в месяц;
Применениес
HDMI-сплиттер, 3G-роутер, Bluetooth-модуль, WiFi-усилитель, Bluetooth USB-донгл, Малошумящий усилитель, Фильтр помех, Базовый усилитель, Мультикоплер
