Высокочастотный TMM13i Dk из 12,85 микроволновой керамической терморегулируемой полимерной композиции

Характер продукции

1. TMM13i Обзор материалов

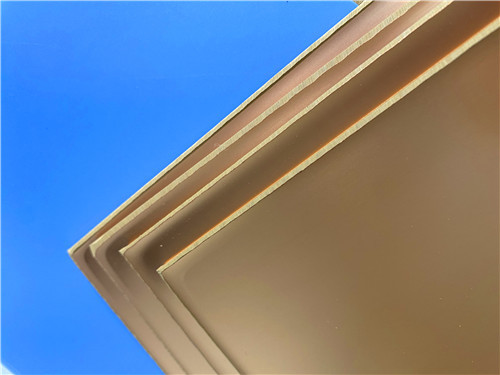

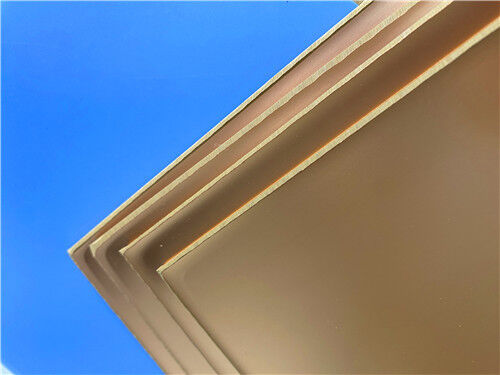

Rogers TMM13i представляет собой изотропный терморегулируемый микроволновой ламинат, разработанный для высоконадежных применений с покрытием через отверстие (PTH) и микрополоски. It is a ceramic-filled hydrocarbon thermoset polymer composite that combines many of the desirable electrical and mechanical properties of ceramic substrates with the processing convenience of traditionalЛаминаты микроволновые на основе ПТФЕ- без необходимости использования специализированных методов производства.

2Основные преимущества и преимущества

TMM13i обеспечивает уникальное сочетание производительности и обрабатываемости, что делает его идеальным выбором для требовательных микроволновых приложений:

Стабильный высокий Dk (12,85 ± 0,35):Идеально подходит для миниатюризации схем и конструкции систем из одного материала для широкого спектра приложений.

Коэффициент низкой диссипации (0,0019 @ 10 ГГц):Обеспечивает низкую потерю вставки и высокую целостность сигнала на микроволновых частотах.

Отличная тепловая стабильность: сверхнизкий TCDk (-70 ppm/°K) гарантирует постоянную электрическую производительность при изменении температуры.

CTE с сочетанием меди (19/19/20 ppm/°C):Совпадает с тепловым расширением меди, значительно улучшая надежность покрытия через отверстие и уменьшая сжатие нарезки.

Высокие механические свойства:Устойчив к прополкам и холодным потокам, обеспечивая долгосрочную размерную стабильность.

Устойчивость к химическим веществам:Выдерживает распространенные печатные печатные материалы и растворители, минимизируя повреждения при изготовлении.

Упрощенная обработка:Не требует обработки натриевым нафтанатом перед безэлектропластировкой, в отличие от многих материалов на основе ПТФЕ.

Терморезиновая смоловая система:Не смягчается при нагревании, что позволяет надежно связывать проволоку без подъема подложки или деформации подложки.

Высокая теплопроводность:Примерно в два раза больше, чем у традиционных ламинатах из ПТФЕ/керамики, что способствует эффективному рассеиванию тепла от энергетических цепей.

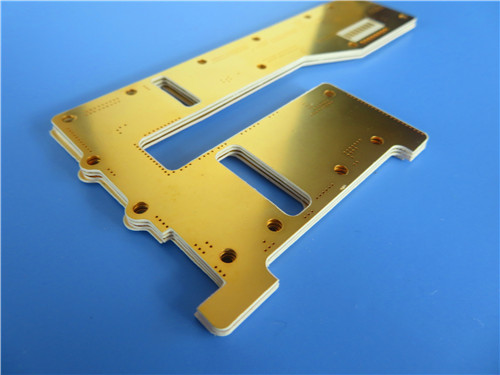

3. настраиваемое решение для двухслойных печатных плат на TMM13i

Используя исключительные свойства TMM13i, мы предлагаем следующее точное 2-слойное жесткое решение PCB, подходящее для широкого спектра высокочастотных и надежных приложений.

Подробная информация о конструкции ПКБ

Основные моменты проектирования и производства:

Точное моделирование:С поддержкой 5/8 миллилитров следа/пространство и 0,25 миллиметра микро-виа, наш процесс вмещает плотные, высокочастотные схемы.

Оптимизированный набор:Толщина субстрата 0,508 мм в сочетании с медью 35 мкм с обеих сторон обеспечивает отличную основу для конструкций с контролируемым импидансом (например, микрополоса или полоса 50Ω).

Надежные соединения:Окончание Immersion Gold обеспечивает плоскую, устойчивую к окислению и высокосплавную поверхность, обеспечивающую надежное прикрепление компонентов и эффективность соединения проводов.

Строгий контроль качества:Каждая доска подвергается 100% электрическим испытаниям и изготавливается в соответствии с IPC-классом-2, гарантируя постоянное качество и надежность в поле.

4Типичные применения

Комбинация электрической стабильности и механической прочности TMM13i делает его идеальным для следующих применений:

ОЧ и микроволновые схемы: усилители мощности, комбинаторы, фильтры и соединители.

Системы спутниковой связи: высокочастотные модули обработки сигналов.

Антенные системы: GPS антенны, патч антенны, фазовые антенны.

Испытания и измерения: Чип-тестеры и интерфейсы радиочастотных зондов.

Усовершенствованные компоненты: диэлектрические поляризаторы, линзы и сети формирования лучей.

5Заключение.

Как специализированный поставщик высокочастотных печатных плат, мы объединяем передовые характеристики материалов Rogers TMM13i с нашими высокоточными производственными возможностями для доставки на заказ,высоконадежные схемы для клиентов по всему мируНаш двухслойный PCB полностью использует преимущества TMM13i в диэлектрической стабильности, тепловой управляемости и механической прочности.чтобы ваши проекты соответствовали самым требовательным требованиям к производительности.

Мы стремимся поддерживать ваши инновации в области беспроводных коммуникаций, аэрокосмических и радиочастотных систем.Мы с нетерпением ждем сотрудничества с вами в вашем следующем высокочастотном проекте.
