СВЧ-субстрат Taconic TLX-8 из стекловолокна для массового производства и печатная плата толщиной 50 мил с двухсторонним медным покрытием ENIG

Характер продукции

Когда подложка должна выдержать вибрацию космического запуска, экстремальные температуры модуля двигателя или коррозионную среду антенны военного корабля, механическое усиление не является обязательным — оно необходимо.Таконик TLX-8этоЛаминат из стекловолокна ПТФЭРазработан специально для этих условий и сочетает в себе надежные радиочастотные характеристики с размерной и механической стабильностью, которую обеспечивает армирование тканым стеклом.

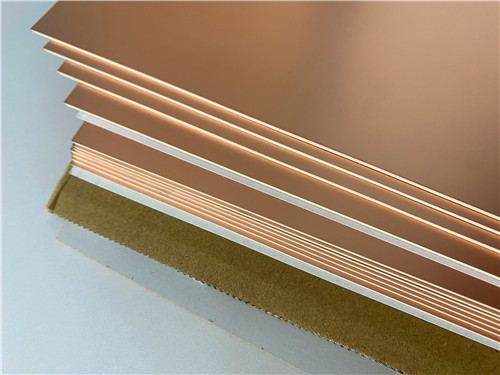

TLX-8 — это высокообъемныйматериал антенныобеспечивая надежность в широком спектре радиочастотных приложений. Его универсальность обусловлена ​​широким выбором доступных толщин и медных покрытий, что делает его подходящим длямикроволновые конструкции с малым количеством слоев. Армирование из плетеного стекловолокна обеспечивает механическую прочность везде, где подложка находится в суровых условиях, а диэлектрик на основе ПТФЭ обеспечивает низкие потери и стабильные электрические характеристики. Имея давнюю космическую историю, TLX-8 используется везде, где требуется армирование из плетеного стекловолокна.

Примечание. TLX-8 демонстрирует изменение Dk примерно ±2% в диапазоне от -55°C до +125°C. Для применений, требующих большей температурной стабильности, следует рассмотреть вариант Taconic TSMDS3.

Приложения

TLX-8 — это «рабочая лошадка» в мире ВЧ/СВЧ-подложек, типичные области применения которой включают:

1. Радиолокационные системы – наземные, бортовые и морские радиолокационные станции.
2. Мобильная связь – антенны базовых станций и внешние радиочастотные модули
3. Оборудование для микроволновых испытаний – стабильные, повторяемые испытательные приспособления и калибровочные стандарты
4. Устройства микроволновой передачи — волноводы, переходы и питающие сети.
5. Ответвители, разветвители, сумматоры и усилители — пассивные и активные радиочастотные компоненты
6. Антенны - включая антенны военных кораблей, подложки для высотомеров и космические антенные решетки.

Устойчивость материала к ползучести делает его особенно подходящим для печатных плат, прикрепленных болтами к корпусам, которые испытывают высокий уровень вибрации во время космического запуска. Его радиационная стойкость и низкий уровень газовыделения (указанные на веб-сайте НАСА для материалов с низким уровнем газовыделения) также способствуют использованию его в космических целях.

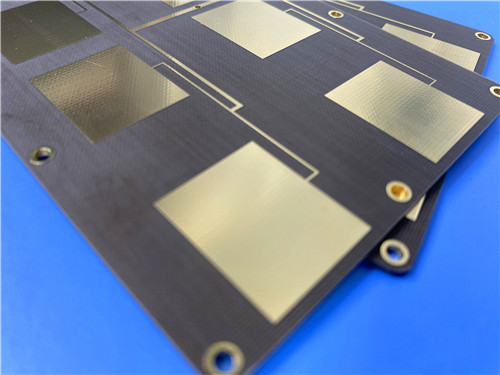

Изготовление печатных плат на заказ на TLX-8

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Taconic TLX-8 и других современных материалов. В следующей спецификации подробно описана репрезентативная реализация двухслойной жесткой печатной платы:

Детали конструкции печатной платы:

Отличная производительность PIM:

TLX-8 обеспечивает превосходные значения PIM в печатных платах, измеренные при уровне ниже -160 дБн с использованием изготовленного купона печатной платы мощностью 20 Вт на канал при частотах 800 и 1800 МГц. Это делает его хорошо подходящим для чувствительных приемных трактов базовых станций и антенн радаров.

Низкая и стабильная диэлектрическая проницаемость:
Благодаря Dk 2,55 ± 0,04 на частоте 10 ГГц TLX-8 обеспечивает строго контролируемый импеданс и повторяемые характеристики схемы. Материал демонстрирует изменение Dk примерно на ±2% в диапазоне от -55°C до +125°C, что достаточно для большинства применений антенн и фильтров.

Низкий коэффициент рассеивания:
Коэффициент рассеяния 0,0018 на частоте 10 ГГц сводит к минимуму затухание сигнала в линиях передачи, поддерживая эффективные сети антенного питания и пассивные компоненты с низкими потерями.

Отличные механические и термические свойства:
Армирование из плетеного стекловолокна обеспечивает механическую прочность и устойчивость к ползучести, что делает TLX-8 пригодным для болтовых соединений, подверженных вибрации. КТР, равный 21 ppm/°C в X и 23 ppm/°C в Y (в разумном соответствии с медью), обеспечивает надежность металлизированного сквозного отверстия, а высокий Td (535°C при потере веса 2%) обеспечивает широкий диапазон обработки.

Низкое поглощение влаги:
TLX-8 при содержании 0,02% поглощает очень мало влаги, сохраняя стабильные электрические свойства во влажной среде, что является важным атрибутом для наружных и морских антенн.

Стабильность размеров:
Стабильность размеров 0,06/0,08 мм/М (MD/CD после обжига) и 0,09/0,10 мм/М (MD/CD после термической нагрузки) обеспечивает жесткие допуски на регистрацию и повторяемость результатов производства.

Космическое наследие и устойчивость окружающей среды:
TLX-8 имеет давнюю космическую историю, обладает радиационной стойкостью и низкими газовыделительными свойствами, подходящими для использования в спутниках и ракетах-носителях. Он также выдерживает экстремальные условия, с которыми сталкиваются антенны военных кораблей в море, и широкий диапазон температур, которым подвергаются подложки высотомеров во время полета.

Качество и доступность

Все платы производятся в соответствии со стандартами качества IPC-Class-2, что обеспечивает надежную работу в коммерческих, промышленных и оборонных приложениях. Перед отправкой проводятся 100% электрические испытания, чтобы гарантировать функциональную целостность.

Наши производственные возможности расширяются до доступности по всему миру, с гибкой доставкой и логистической поддержкой как для прототипов, так и для объемных требований. Мы предлагаем быстрое выполнение работ и конкурентоспособные цены, сохраняя при этом строгий контроль процесса.

По вопросам индивидуального заказакомпоновки, размеры панелей, альтернативная толщина, медная обшивка или другие конфигурации., пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы удовлетворить ваши требования к высокочастотным печатным платам.
