Характер продукции
В В радиочастотной и микроволновой технике при проектировании схем инженеры часто сталкиваются с компромиссом между удобством обработки мягких подложек и электрическими характеристиками керамических материалов. Ламинат Rogers TMM6 на основе термореактивной смолы для микроволновой техники устраняет этот разрыв — композит из керамики, углеводорода и термореактивного полимера, который сочетает в себе многие преимущества как керамики, так и традиционных ламинатов на основе ПТФЭ, не требуя специализированных производственных технологий, обычных для этих материалов.

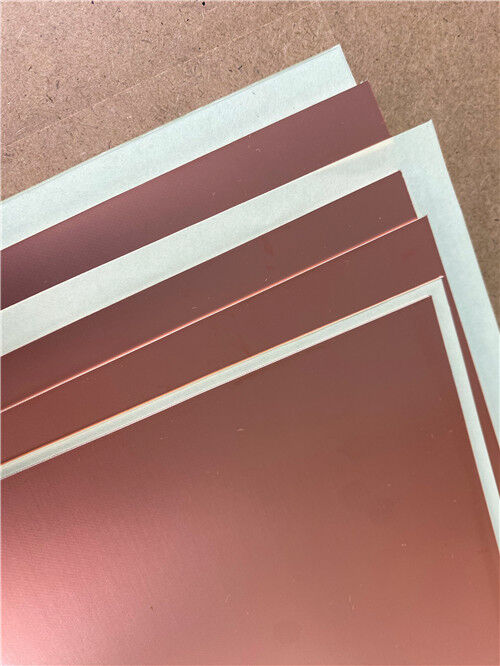

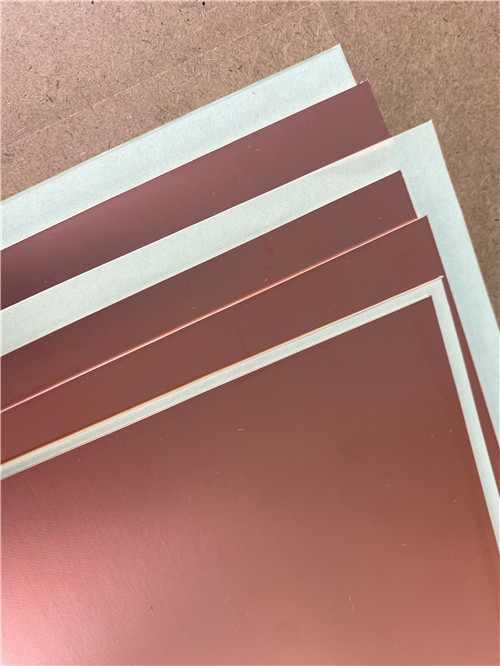

Ламинаты TMM6 разработаны для высокой надежности металлизированных отверстий в полосковых и микрополосковых применениях. Они не требуют обработки нафталинатом натрия перед химическим осаждением, и все распространенные процессы производства печатных плат могут быть использованы. Материал доступен с медной фольгой от 0,5 унций/фут² до 2 унций/фут², или с прямой связкой с латунными или алюминиевыми пластинами, с толщиной подложки от 0,015" до 0,500".
Ключевые свойства в обзоре:
| Свойство |
Типичное значение |
Условие испытания |
| Диэлектрическая проницаемость (процесс) |
6,00 ± 0,08 |
10 ГГц |
| Диэлектрическая проницаемость (расчетная) |
6,3 |
8 ГГц – 40 ГГц |
| Тангенс угла диэлектрических потерь |
0,0023 |
10 ГГц |
| Температурный коэффициент диэлектрической проницаемости |
-11 ppm/°K |
-55 до +125°C |
| КЛР - X/Y/Z |
18 / 18 / 26 ppm/°K |
0 до 140°C |
| Теплопроводность |
0,72 Вт/м·К |
80°C |
| Температура разложения (Td) |
425°C |
ТГА |
| Влагопоглощение |
0,06% (0,050") |
D24/23 |
| Удельный вес |
2,37 |
— |
| Совместимость с бессвинцовыми процессами |
Да |
— |
Применение
Ламинаты TMM6 хорошо подходят для широкого спектра радиочастотных и микроволновых применений, включая:
- Радиочастотные и микроволновые схемы
- Усилители мощности и сумматоры
- Фильтры и ответвители
- Системы спутниковой связи
- Антенны глобальных систем позиционирования
- Плоские антенны
- Диэлектрические поляризаторы и линзы
- Тестеры чипов

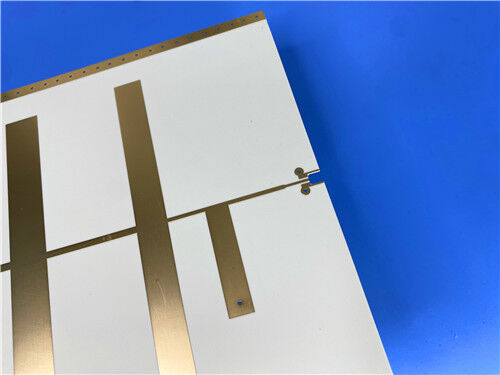

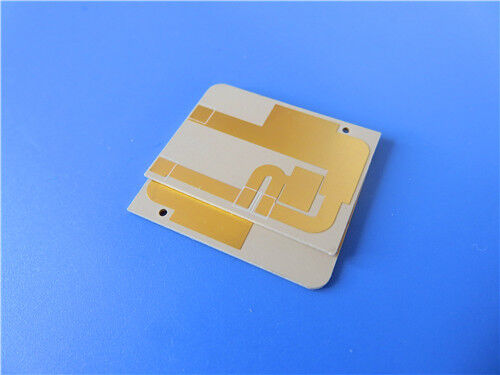

Изготовление печатных плат на заказ из TMM6
Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Rogers TMM6 и других передовых материалов. Следующая спецификация детализирует типовую реализацию 2-слойной жесткой печатной платы:
Детали конструкции печатной платы:
| Параметр |
Спецификация |
| Базовый материал |
Rogers TMM6 |
| Количество слоев |
2-слойная жесткая |
| Размеры платы |
45,5 мм × 90 мм на панель, ±0,15 мм |
| Конечная толщина |
2 мм |
| Вес меди |
1 унция (1,4 мил) на внешних слоях |
| Минимальный проводник/зазор |
5 / 8 мил |
| Минимальный размер отверстия |
0,35 мм |
| Структура переходного отверстия |
Без глухих или скрытых переходных отверстий |
| Толщина металлизации переходных отверстий |
20 μm |
| Финишное покрытие |
HASL (горячее лужение воздухом) |
| Паяльная маска |
Нет |
| Шелкография |
Нет |
| Электрическое тестирование |
100% перед отгрузкой |
| Формат трассировки |
Gerber RS-274-X |
| Стандарт качества |
IPC-Class-2 |
Преимущества материала
Уникальная диэлектрическая проницаемость:
С расчетной диэлектрической проницаемостью 6,3 TMM6 предлагает значительно более высокую диэлектрическую проницаемость, чем многие ламинаты на основе ПТФЭ. Это позволяет миниатюризировать схемы — особенно ценно для плоских антенн, фильтров и диэлектрических линз, где критично уменьшение физических размеров.
Исключительная термическая стабильность:
Температурный коэффициент диэлектрической проницаемости исключительно низок и составляет -11 ppm/°K, обеспечивая стабильную электрическую производительность при экстремальных температурах. Изотропный КЛР (18/18/26 ppm/°K для X/Y/Z) очень точно соответствует меди, обеспечивая высокую надежность металлизированных отверстий даже в толстых подложках.
Система термореактивной смолы:
В отличие от термопластичных материалов, TMM6 не размягчается при нагревании. Это позволяет осуществлять проволочную сварку выводов компонентов к дорожкам схемы без опасений отслоения контактных площадок или деформации подложки. Термореактивная природа также обеспечивает механические свойства, устойчивые к ползучести и холодному течению.
Улучшенная теплопроводность:
При 0,72 Вт/м·К TMM6 обеспечивает примерно вдвое большую теплопроводность по сравнению с традиционными ламинатами на основе ПТФЭ/керамики, что облегчает отвод тепла в усилителях мощности и приложениях с высокой плотностью.
Химическая стойкость к процессам:
Базовая подложка устойчива к травителям и растворителям, используемым в производстве печатных плат, что снижает повреждение материала в процессе изготовления и сборки. Обработка нафталинатом натрия перед химическим осаждением не требуется.
Керамические характеристики, обработка как у мягких подложек:
TMM6 сочетает многие желаемые характеристики керамических подложек с простотой технологий обработки мягких подложек. Ламинаты TMM10 и TMM10i могут заменить алюминиевые подложки во многих применениях.
Низкая усадка при травлении:
Материал демонстрирует низкие значения усадки при травлении, что способствует точному определению характеристик и повторяемости работы схемы.
Качество и доступность
Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, обеспечивая надежность для коммерческих, промышленных и оборонных применений. 100% электрическое тестирование проводится перед отгрузкой для гарантии функциональной целостности.
Наши производственные мощности обеспечивают мировую доступность, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку и конкурентоспособные цены при строгом контроле процессов.
Для запросов о пользовательских стеках, размерах панелей, альтернативных медных фольгах, связке с латунными или алюминиевыми пластинами или других конфигурациях, пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы поддержать ваши потребности в высокочастотных печатных платах.
