F4BME245 Ламинат из стекловолокна из ПТФЕ с обратной обработкой меди 4ml двойной стороной материала и ультратонких PCB растворов с погружением в золото

Характер продукции

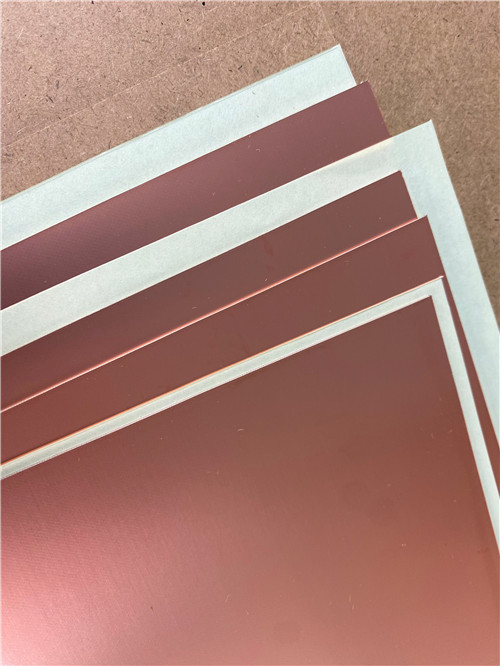

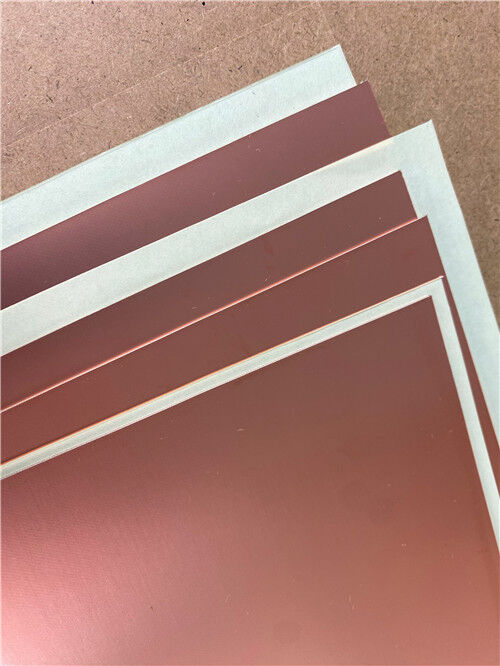

Когда конструкция требует низкой производительности PIM реверсивно обработанной медной фольги, низкая потеря диэлектрика на основе PTFE идиэлектрическая постоянная в диапазоне 2,4−2,5, вF4BME245Изготовленный из тканей из стекловолокна, PTFE смолы и пленки, этот ламинат предлагает превосходные,постоянные электрические свойства и служит надежным, высокопроизводительный отечественный заменитель сопоставимых импортных материалов.

Серии F4BM и F4BME имеют один и тот же диэлектрический слой, но отличаются медной фольгой.Медная фольга ED, что делает его подходящим для применения без строгих требований PIM. F4BME сочетается с реверсивно обработанной RTF медной фольгой, обеспечивающей отличную производительность PIM, более точное управление линией,и снижение потерь проводникаВ обеих сериях диэлектрическая константа точно настраивается путем регулирования соотношения между ПТФЕ и стекловолокнистой тканью, достигая низкой потери при одновременном повышении размерной стабильности.

Ключевые свойства на первый взгляд (F4BME245):

Примечание: F4BME245 предлагает диапазон Dk от 2,17 до 3.0, с настраиваемыми значениями. Когда Dk ≤ 2.65, минимальная доступная диэлектрическая толщина составляет 0,1 мм; когда Dk равна 2,7 ‰ 3.0, минимальная диэлектрическая толщина составляет 0,2 мм.

Заявления

F4BME245 хорошо подходит для широкого спектра RF, микроволновых и антенных приложений, включая:

- Микроволновка, радиочастота и радар.

- Фазовые переключатели, пассивные компоненты

- Разделители энергии, соединители, комбайнеры

- Сети питания, фазовые антенны.

-Спутниковая связь, антенны базовой станции.

Производство ПКБ на заказ на F4BME245

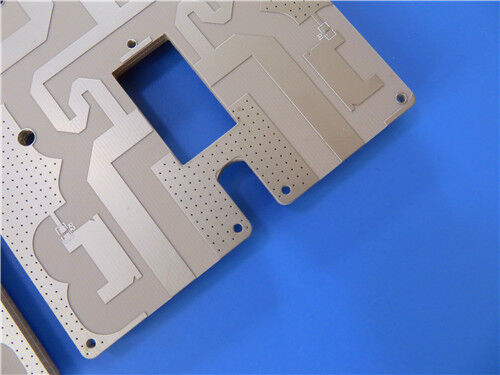

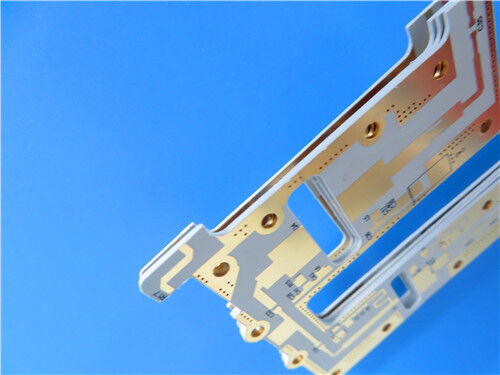

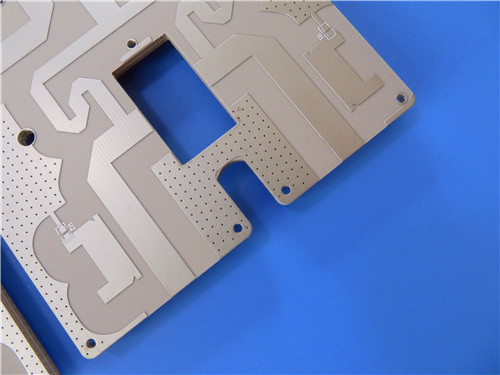

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием F4BME245 и других передовых материалов.Следующая спецификация подробно описывает репрезентативную двухслойную ультратонкую РЧ ПКБ.:

Подробная информация о конструкции ПКБ:

Низкая и строго контролируемая диэлектрическая постоянная:
СDk из 2.45± 0,05 при 10 ГГц, F4BME245 обеспечивает жесткий контроль импеданса и повторяемую производительность схемы.0, с настраиваемыми значениями, доступными для удовлетворения конкретных требований проектирования.

Низкие диэлектрические потери:
Фактор рассеивания 0,0012 при 10 ГГц и 0,0017 при 20 ГГц минимизирует ослабление сигнала, поддерживая эффективные сети питания антенны и пассивные компоненты с низкими потерями в широком диапазоне частот.

Отличная производительность PIM:
При сочетании с реверсивно обработанной RTF медной фольгой F4BME245 достигает значений PIM ≤ -159 дБc, что делает его подходящим для чувствительных путей приема в базовой станции, спутниковых и фазовых антеннах.

Точное управление линией и низкая потеря проводников:
Обратно обработанная медная фольга RTF обеспечивает более тонкое определение линий и меньшую потерю проводников по сравнению со стандартной медью ED,поддержка строгих требований отслеживания/пространства (4/7 мл в этой конструкции) и постоянный контроль импеданса.

Размерная стабильность от стеклянной арматуры:
Укрепление из стекловолокна обеспечивает механическую прочность и размерную стабильность,с CTE 20 ppm/°C в X и 25 ppm/°C в Y ≈ разумно сочетается с медью для надежности проходных отверстийБолее высокие версии Dk обеспечивают еще большую размерную стабильность из-за повышенного содержания стекла.

Ультратонкое ядро:
F4BME245 доступен в диэлектрических толщинах до 0,1 мм (для Dk ≤ 2,65), что позволяет создавать чрезвычайно тонкие, легкие конструкции.Это важно для компактных радиочастотных конструкций, где каждый миллиметр и грамм имеет значение..

Широкий диапазон толщины:
Материал доступен в диэлектрических толщинах от 0,1 мм до 12,0 мм, что позволяет создавать самые разные схемы.

Устойчивость к радиации и выбросу газов:
Материал обладает устойчивостью к радиации и низким выбросом газов, что делает его подходящим для космических и аэрокосмических применений.

Эффективность и масштабируемость:
Как коммерчески доступный материал массового производства, F4BME245 предлагает высокое соотношение стоимости и производительности, с несколькими стандартными размерами панелей (460×610 мм, 500×600 мм, 850×1200 мм, 914×1220 мм,1000×1200 мм) и размеров на заказ для уменьшения отходов материалов.

Металлические опции:
Серия может быть поставлена с медными или алюминиевыми основаниями (F4BME245 CU или F4BME245 AL) для экранирования или рассеивания тепла, с толщиной металлической основы от 0,48 мм до 3,98 мм.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-класса-2, обеспечивая надежную надежность для коммерческих, промышленных и оборонных применений.Перед отправкой производится 100% электрическое испытание для обеспечения функциональной целостности.

Наши производственные возможности распространяются на всемирную доступность, с гибкой доставкой и логистической поддержкой как для прототипов, так и для объемов.Мы предлагаем быстрый оборот и конкурентоспособные цены при соблюдении строгого контроля процесса.

Для запросов о настраиваемых сборках, размерах панелей, альтернативных значениях Dk (2,17 до 3,0), вариантах медной фольги (ED или RTF с обратной обработкой), конфигурациях с металлической поддержкой или других требованиях,Пожалуйста, свяжитесь с нашей командой инженеров продаж мы готовы поддержать ваши требования к высокочастотным платам..
