Ванлинг TF300 DK 3.0, 6.0, 9.2, 9.6, 10.2 Высокочастотный ламинированный и индивидуальный 25ml субстрат PCB ENEPIG Finish

Характер продукции

В стремлении к надежной работе в диапазоне СВЧ и миллиметровых волн выбор материала имеет решающее значение. Высокочастотный ламинат Wangling TF300 представляет собой диэлектрическую подложку из композита ПТФЭ-керамики, разработанную для обеспечения стабильной диэлектрической проницаемости, низких потерь и превосходной надежности для требовательных РЧ-приложений. В отличие от ламинатов, армированных стекловолокном, TF300 не содержит стеклоткани — диэлектрическая проницаемость точно калибруется путем регулировки соотношения керамики и ПТФЭ-смолы, что обеспечивает превосходные диэлектрические характеристики и стабильные электрические свойства.

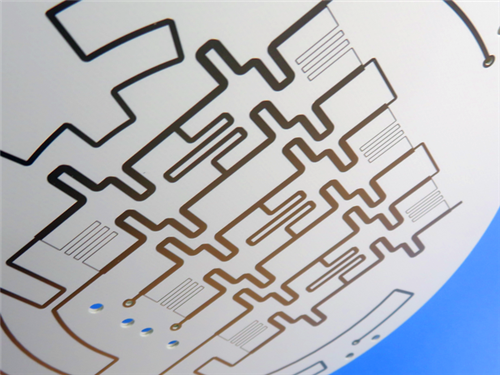

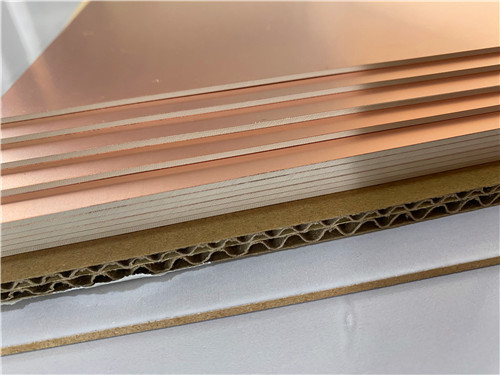

Серия TF доступна в трех конфигурациях: TF (без покрытия, гладкая поверхность), TF-1 (одностороннее медное покрытие) и TF-2 (двустороннее медное покрытие). TF300 предлагается с медной фольгой ED толщиной 0,018 мм и 0,035 мм в размерах панелей 150×150 мм и 250×250 мм, со стандартными толщинами от 0,635 мм до 2,5 мм.

Ключевые свойства вкратце:

Применение

Ламинаты TF300 хорошо подходят для широкого спектра высокочастотных применений, включая:

1. Аэрокосмическое оборудование, космос и бортовые системы – радиационная стойкость и низкое газовыделение
2. Микроволновые устройства и антенны – стабильная Dk для стабильной работы
3. Фазочувствительные антенны – строгий допуск по диэлектрической проницаемости
4. Радары раннего предупреждения и бортовые радары – высокая надежность в суровых условиях
5. Фазированные антенные решетки и сети формирования луча – стабильные электрические характеристики по всей решетке
6. Спутниковая связь и навигация – низкие потери на микроволновых частотах
7. Усилители мощности – эффективное управление тепловым режимом

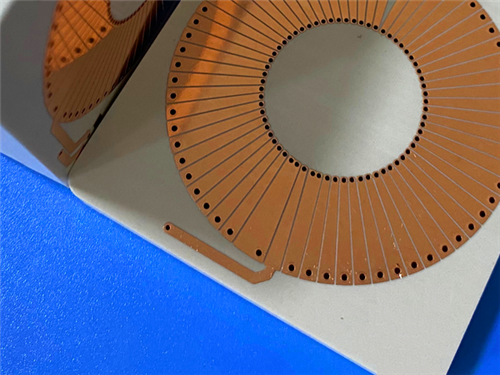

Изготовление печатных плат на заказ на TF300

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Wangling TF300 и других передовых материалов. Следующая спецификация детализирует типовую реализацию 2-слойной жесткой печатной платы:

Детали конструкции печатной платы:

Точно контролируемая диэлектрическая проницаемость:

TF300 предлагает диэлектрическую проницаемость 3,0 ± 0,06 при 10 ГГц, причем Dk точно калибруется путем регулировки соотношения керамики и ПТФЭ. Серия TF охватывает широкий диапазон Dk от 3 до 16, с часто используемыми значениями, включая 3,0, 6,0, 9,2, 9,6, 10,2 и 16 — что позволяет инженерам выбирать оптимальный материал для каждого приложения.

Низкие диэлектрические потери:
С тангенсом угла потерь всего 0,001 при 10 ГГц, TF300 минимизирует затухание сигнала в линиях передачи, обеспечивая превосходные высокочастотные характеристики для СВЧ и миллиметровых волновых схем.

Без армирования стекловолокном:
В отличие от ламинатов, армированных стекловолокном, TF300 не содержит стеклоткани. Это исключает вызванные волокнами вариации диэлектрической проницаемости и обеспечивает более однородные электрические характеристики по всей подложке.

Широкий диапазон рабочих температур:
TF300 может использоваться непрерывно в диапазоне от -80°C до +200°C — более высокая температура непрерывной эксплуатации, чем у материалов TP — что делает его пригодным для аэрокосмических и оборонных применений, подверженных экстремальным тепловым условиям.

Радиационная стойкость и низкое газовыделение:
Материал обладает радиационной стойкостью и низким газовыделением, что критически важно для космических и спутниковых применений, где необходимо минимизировать деградацию материала и загрязнение.

Отличная стабильность размеров:
Значения КТР (60/60/80 ppm/°C для X/Y/Z) способствуют надежности металлизированных отверстий и стабильности характеристик схемы при изменении температуры.

Простота изготовления печатных плат:
TF300 обрабатывается стандартными методами производства термопластичных материалов, что позволяет использовать все распространенные процессы изготовления печатных плат без специализированных производственных технологий.

Настраиваемые толщины:
Доступны толщины от 0,635 мм до 2,5 мм, с возможностью выбора как "общей толщины, включая медь", так и "толщины диэлектрика" по запросу.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, что обеспечивает высокую надежность для коммерческих, промышленных и оборонных применений. 100% электрические испытания проводятся перед отгрузкой для гарантии функциональной целостности.

Наши производственные мощности обеспечивают доступность по всему миру, с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку заказов и конкурентоспособные цены при строгом контроле процессов.

Для запросов о пользовательских стеках, размерах панелей, альтернативных диэлектрических проницаемостях или других конфигурациях, пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы поддержать ваши потребности в высокочастотных печатных платах.
